Système de mesure de longueur magnétique - Limes LA50 / BA5

Système de mesure de longueur magnétique, absolu - aucune course de référence n'est nécessaire.

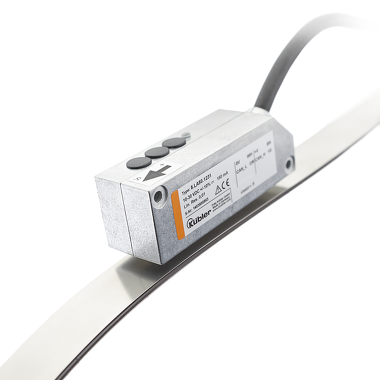

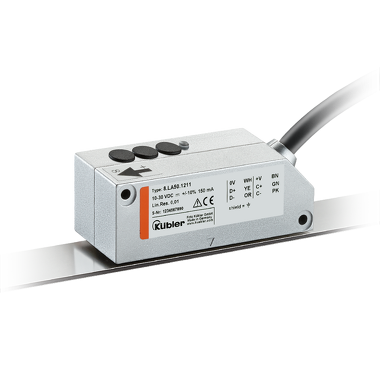

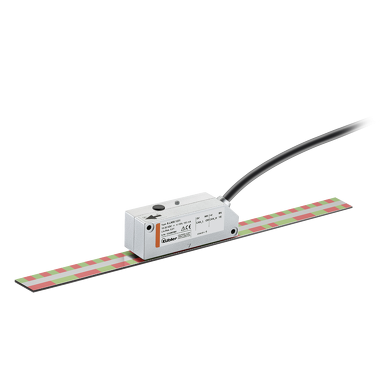

Le système de mesure absolu magnétique sans contact Limes LA50 / BA5 - comportant la tête du capteur LA50 et la bande magnétique BA5 - permet une résolution jusqu'à 10 µm pour une distance maximale de 1,5 mm entre le capteur et la bande.

Mécaniquement

Système de mesure

Système de mesure de longueur magnétique

Longueur de mesure

20 m

Accélération

4 m/s

Dimension

70 mm x 30 mm x 16 mm

Température de fonctionnement

-20 °C ... +80 °C

Indice de protection

IP40

Poids

190 g

Électrique

Résolution max.

10 µm

Interfaces

CANopen
SSI, binär

Tension d'alimentation

10...30 V DC

Fiche technique

LA50 / BA5

PDF – 901,0 KB | 09.2025

DE
EN
FR

Manuel

LA50

PDF – 1,0 MB | 09.2025

Certificat de conformité

LA10 / LA50 CE

Multilingue:
Allemand, Anglais, Français

PDF – 377,8 KB | 09.2025

Fichier périphérique

LA10 / LA50

ZIP – 2,1 KB | 09.2025

CAD mécanique / STEP

LA50

ZIP – 38,0 KB | 09.2025

Nota

Instructions pour coller la bande magnétique

Multilingue:
Allemand, Anglais

PDF – 597,1 KB | 09.2025

Robustes et polyvalents

Résolution 0,01 mm / plage de mesure max. 20 m.
Boîtier robuste en zinc moulé sous pression.
Les changements de position sont détectés aussi après une coupure de courant, sans prise de référence - sans usure.
Détection automatique de distance en cas d'une distance trop grande entre le capteur et la bande magnétique.
Bande de protection recouvrant la bande magnétique.
L'adresse, la vitesse de transmission, la terminaison du bus peuvent se régler au moyen de microinterrupteurs.
Interfaces : SSI, CANopen.

Installation aisée

Simple montage collé de la bande magnétique.
Grandes tolérances de montage.
Nécessite un espace de montage très réduit.
Signaux d'avertissement par LED si le champ magnétique est trop faible.
