Système de mesure de longueur magnétique - Limes LA10 / BA1
Obtenir un devis / prix
Prix et détails sur demande
Vendu
par FRITZ KÜBLER
En savoir plus
Description
Système de mesure de longueur magnétique, absolu - aucune course de référence n'est nécessaire.

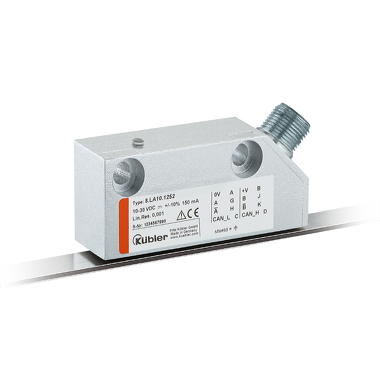

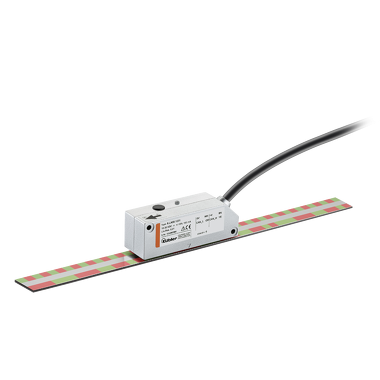

Le système de mesure de longueur magnétique absolu sans contact Limes LA10 / BA1 - composé de la tête du capteur LA10 et de la bande magnétique BA1 - permet une résolution jusqu'à 1 µm avec une distance maximale de 0,2 mm entre le capteur et la bande (bande de recouvrement comprise). Grâce à l'interface SinCos supplémentaire, le système de mesure LA10 / BA1 est parfaitement adapté à la technique d'entraînement linéaire.
Mécaniquement
| Système de mesure | Système de mesure de longueur magnétique |
| Longueur de mesure | 8 m |
| Accélération | 10 m/s |
| Dimension | 16 mm x 70 mm x 30 mm |
| Température de fonctionnement | -20 °C ... +80 °C |
| Indice de protection | IP64 |
| Poids | 100 g |
Électrique
| Résolution max. | 1 µm |
| Interfaces | CANopen, SinCos, SSI, binär |
| Tension d'alimentation | 10...30 V DC |
Fiche technique
- LA10 / BA1 - PDF – 972,9 KB | 09.2025
- DE, EN, FR
Notice de montage
- LA10 / LA50 - Multilingue: Allemand, Anglais, Français, Italien, Espagnol - PDF – 1,3 MB | 09.2025
Manuel
- LA10 - PDF – 1,5 MB | 09.2025
Certificat de conformité
- LA10 / LA50 CE - Multilingue: Allemand, Anglais, Français - PDF – 377,8 KB | 09.2025
Fichier périphérique
- LA10 / LA50 - ZIP – 2,1 KB | 09.2025
CAD mécanique / STEP
- LA10 - ZIP – 149,6 KB | 09.2025
Nota
- Instructions pour coller la bande magnétique - Multilingue: Allemand, Anglais - PDF – 597,1 KB | 09.2025
Robustes et polyvalents
Haute résolution - 1 µm / plage de mesure max. 8 m.
Technologie de mesure magnétique absolue sans contact - donc sans usure - ne nécessitant pas de prise de référence.
Boîtier robuste, indice de protection IP64.
Pour des commandes à haute dynamique.
Signal SinCos (1 Vpp) en option pour le contrôle dynamique des déplacements, avec pas de 1 mm entre pôles.
Bande de protection recouvrant la bande magnétique.
Installation aisée
- Simple montage collé de la bande magnétique.
- Nécessite un espace de montage très réduit.
- Principe de mesure robuste - insensible à la saleté, à la fumée et à l'humidité.
