Système de mesure de longueur magnétique - Limes LI20 / B1
Obtenir un devis / prix
Prix et détails sur demande
Vendu
par FRITZ KÜBLER
En savoir plus
Description
Système de mesure de longueur magnétique, incrémental - convient aux environnements les plus rigoureux.

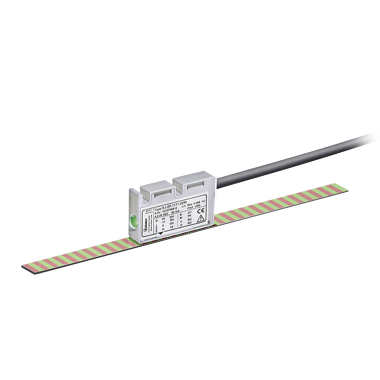

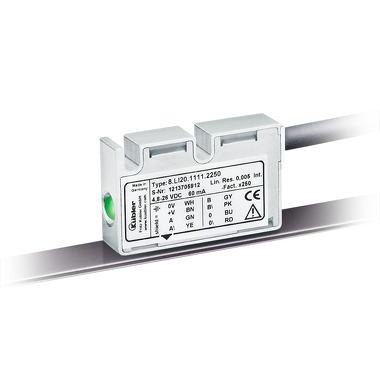

Le système de mesure linéaire magnétique incrémental sans contact Limes LI20 / B1 - composé du capteur LI20 et de la bande magnétique B1 - offre une résolution minimale de 10 µm pour un écart maximal de 1 mm entre le capteur et la bande. Version pour utilisation à l'air libre, munie d'un boîtier en aluminium extrêmement robuste et d'un couvercle en acier inoxydable, avec une large plage de températures et un câble résistant aux UV. L'indice de protection IP68 / IP69k, la technique de surmoulage spéciale et la résistance testée à l'humidité cyclique et à la chaleur humide assurent un niveau de fiabilité maximal, même en cas d'utilisation sans protection à l'air libre.
Mécaniquement
Système de mesure : Système de mesure de longueur magnétique
Longueur de mesure : 70 m
Accélération : 25 m/s
Dimension : 10 mm x 25 mm x 40 mm
Température de fonctionnement : -20 °C ... +80 °C
Indice de protection : IP67IP68IP69k
Électrique
Résolution max. : 10 µm
Précision : 0,08
Interfaces : Gegentakt, TTL / RS422
Tension d'alimentation : 4,8...26 V DC, 4,8...30 V DC
Fiche technique
LI20 / B1
PDF ? 485,5 KB | 09.2025
DE, EN, FR
Notice de montage
LI20, LI50, RLI20, RLI50
PDF ? 329,5 KB | 09.2025
Paramètres de sécurité
Limes LI20 MTTFd
Multilingue: Allemand, Anglais
PDF ? 219,2 KB | 09.2025
CAD mécanique / STEP
LI20
ZIP ? 351,1 KB | 09.2025
Nota
Instructions pour coller la bande magnétique
Multilingue: Allemand, Anglais
PDF ? 597,1 KB | 09.2025
Robuste
Boîtier stable avec indice de protection IP67.
En option : boîtier spécial pour une haute résistance contre. La condensation (IP68 / IP69k, résistance contre l'humidité selon EN 60068-3-38 et la chaleur humide selon EN 60068-3-78).
Technologie de mesure sans contact - ainsi, pas d'usure.
Bande de recouvrement pour protéger la bande magnétique.
Installation facile
Collage facile de la bande magnétique.
Grande tolérance de montage.
Espace d'installation très faible.
Signaux d'avertissement sur la LED d'état en cas de champ magnétique trop faible.
