Système de mesure de longueur magnétique - LIM5000

Systèmes de mesure linéaire incrémentaux magnétiques

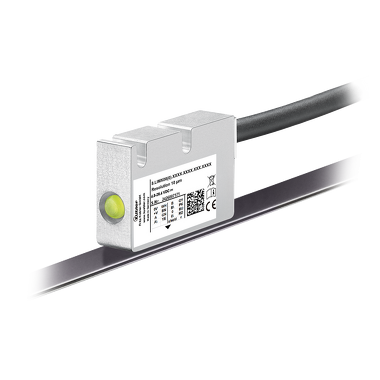

Avec les nouveaux systèmes de mesure linéaire magnétiques sans contact - composés d'une tête de capteur et d'une bande magnétique - pour des longueurs de pôles de 2 mm et 5 mm, la résolution souhaitée du capteur peut être choisie librement. Dans la variante LIM5000 programmable par le client lui-même, le système de capteurs peut être adapté de manière simple et flexible aux exigences de l'application à l'aide d'un appareil de programmation. En combinaison avec une large plage de températures et un indice de protection IP68 / IP69k, il en résulte une fiabilité maximale, même en cas d'utilisation extérieure non protégée.
Mécaniquement
Système de mesure
Système de mesure de longueur magnétique
Longueur de mesure
70 m
Accélération
40 m/s
Raccordements
Câble radial
Température de fonctionnement
-20 °C ... 80 °C
Indice de protection
IP67IP68IP69
Électrique
Résolution max.
1 µm
Précision
35µm
Interfaces
HTL
TTL / RS422
Tension d'alimentation
4,8...26 V DC
Fiche technique
LIM5000
PDF ? 1,0 MB | 09.2025
DE
EN
FR
Instructions d'utilisation
LIM200 / LIM500 / LIM2000 / LIM5000
PDF ? 3,7 MB | 09.2025
DE
EN
Product video
Programming demonstration of LIM2000 and LIM5000
MP4 ? 28,3 MB | 09.2025
EN
Flexibilité maximale grâce à la programmabilité
Programmable (également sur le terrain) via un programmateur avec écran tactile.
Résolution librement programmable chez l'utilisateur jusqu'à 1 nm.
Précision maximale
Un réglage actif de l'offset, de la phase et de l'amplitude optimise automatiquement le capteur en fonction de la situation de fonctionnement actuelle. Les influences dues au montage individuel et aux différences de température pendant le fonctionnement sont automatiquement compensées dans la tête de capteur.
Optimisé pour de plus grandes tolérances de montage
Si l'application nécessite un entrefer plus important (jusqu'à 2 mm max.), le système LIM5000/B2 avec une longueur de sonde de 5 mm est utilisé - sans restriction de la qualité du signal ou de la performance.
Mise en service rapide et simple.
Utilisation avec un espace de montage réduit
La tolérance de montage entre la bande magnétique et la tête de capteur est compensée par l'électronique.
Ajustement simple grâce à la fixation par des trous oblongs.
Indication de fonctionnement par LED.
Résistant et insensible
Système de mesure sans contact et sans usure pour une longue durée de vie.
Haute résistance aux chocs et aux vibrations.
Boîtier stable avec indice de protection IP67, en option : boîtier spécial pour une résistance élevée à la condensation (IP68 / IP69, résistance à l'humidité cyclique selon EN 60068-2-38 ainsi qu'à l'humidité-chaleur selon EN 60068-2-78).
