Station totale topographie

Sur le terrain, cinq grandes familles d'équipements structurent les systèmes de mesures topographiques utilisés par les géomètres, les entreprises de BTP et les bureaux d'études :

• Les stations totales combinent la mesure d'angles et de distances pour produire des coordonnées X, Y, Z avec précision. Elles s'imposent sur les levés détaillés, les implantations de chantier, les contrôles d'exécution et la surveillance de déformations, notamment dans les zones où la réception satellite est compromise.
• Les récepteurs GNSS RTK positionnent des points en planimétrie et altimétrie à partir des signaux satellites, avec une précision centimétrique en terrain dégagé. Ils couvrent de grandes surfaces rapidement, sans nécessiter d'intervisibilité entre points.
• Les niveaux topographiques (optiques, automatiques ou numériques) servent au nivellement de précision : contrôle d'altitudes, de pentes, de tassements et de coffrages.
• Les lasers de chantier et rotolasers assurent le positionnement rapide d'axes et de niveaux sur des chantiers de second œuvre ou de gros œuvre, avec une mise en œuvre simplifiée.
• Les scanners 3D statiques ou mobiles capturent plusieurs millions de points pour produire des nuages de points exploitables en BIM, en contrôle dimensionnel ou en documentation d'ouvrages complexes.

Ces familles sont souvent complémentaires : le GNSS RTK établit le référentiel général sur de grandes emprises, tandis que la station totale densifie et contrôle avec une précision millimétrique dans les zones contraintes.

Le choix d'un appareil topographique adapté dépend de quatre paramètres opérationnels à évaluer avant tout achat ou investissement. En site masqué (canyon urbain, tunnel, sous couverture végétale dense, intérieur de bâtiment), la réception satellite se dégrade ou disparaît : la station totale reste alors l'instrument de référence. En terrain dégagé avec de grandes surfaces à couvrir, le GNSS RTK permet de lever des centaines de points par heure sans déployer de trépied fixe, ce qui réduit significativement le temps terrain. Pour les travaux d'altimétrie de précision (ragréage, dallage, infrastructure), le niveau numérique ou le rotolaser répondent mieux que la station totale. Enfin, lorsque le projet nécessite une restitution 3D exhaustive d'une façade, d'un ouvrage ou d'un bâtiment existant, la machine topographie la plus adaptée est le scanner 3D, qui capte la géométrie complète en quelques stations. Sur chantier, la combinaison GNSS RTK pour le référencement global et station totale pour l'implantation détaillée constitue le workflow le plus courant pour les équipes qui gèrent des projets de moyenne à grande envergure.

Le prix d'une station totale de topographie varie entre 3 000 et 26 000 € en fonction de la précision, des fonctionnalités et de la marque. Les caractéristiques techniques à considérer incluent la précision angulaire, la portée sans prisme, les fonctionnalités de logiciel embarqué, l'écran tactile, et la robustesse face aux conditions météorologiques. Parmi les marques leader sur le marché de la topographie figurent Leica, Geomax, Trimble, Spectra, Geo Fennel, Nedo et TopCon. Au-delà du prix instrument, le budget total intègre plusieurs postes à anticiper : le contrôleur terrain (tablette ou carnet de terrain) représente de 800 à 3 000 € supplémentaires selon les marques, les licences de logiciels embarqués ou de terrain varient de quelques centaines à plusieurs milliers d'euros, et les accessoires indispensables (trépied, tribrach, prismes, cannes porte-prisme) ajoutent généralement 500 à 2 000 € à l'investissement de départ. Le passage à une version robotisée augmente le prix instrument de 3 000 à 8 000 € par rapport à la version manuelle équivalente, mais réduit le besoin en personnel sur site en permettant à un seul opérateur de réaliser l'ensemble des mesures. La garantie constructeur et les contrats de maintenance annuels (étalonnage, vérification métrologique) constituent également un poste à intégrer dans le coût total de possession.

Outre la marque, le prix d'un appareil topographique station totale repose également sur les facteurs suivants :

• Le mode de fonctionnement, qui peut être manuel, motorisé ou robotisé. Une version manuelle nécessite deux opérateurs, tandis qu'une version robotisée avec suivi automatique du prisme permet à un seul professionnel de travailler en autonomie complète sur le terrain.
• L'autonomie de la batterie, allant de 5 à 16 heures selon les modèles. Sur les chantiers en plein air ou en zones éloignées, une autonomie étendue réduit les interruptions et les besoins en batteries de rechange.
• La précision angulaire, comprise entre 1" et 7". Une précision de 1" à 2" s'impose pour les implantations structurelles et les contrôles fins, alors qu'une précision de 5" suffit pour des levés courants.
• La portée avec prisme réflecteur, oscillant entre 3 500 et 5 000 mètres. Sur les grands sites à visi­bilité dégagée, une portée étendue réduit le nombre de stationnes­ments nécessaires.
• La portée sans prisme réflecteur, allant de 350 à 1 000 mètres. Le mode sans prisme se révèle utile pour mesurer des façades, des zones difficilement accessibles ou des surfaces à risque, sans déployer de réflecteur.
• La connectivité embarquée : USB, Bluetooth et Wi-Fi permettent le transfert direct des données vers un carnet terrain, une tablette ou un ordinateur de bureau, et réduisent les ressaisies manuelles sources d'erreurs.
• L'indice de protection IP : un indice IP66 garantit l'étanchéité à la poussière et aux projections d'eau, ce qui conditionne l'utilisation sur les chantiers exposés aux intempéries. Un indice IP65 offre un niveau de protection légèrement inférieur mais reste adapté à la majorité des conditions terrain.

Il existe plusieurs types de stations topographiques, chacun adapté à des contraintes d'organisation d'équipe, de précision et d'environnement :

• Les stations totales manuelles fonctionnent avec deux opérateurs. L'un vise avec l'axe de visée, l'autre positionne le réflecteur, souvent un prisme. Ces modèles permettent d'effectuer des mesures d'angles et de distances à l'aide d'un télémètre intégré (EDM). Leur coût d'acquisition plus maîtrisé les rend adaptées aux levés courants, aux bornages et aux chantiers de taille modérée.

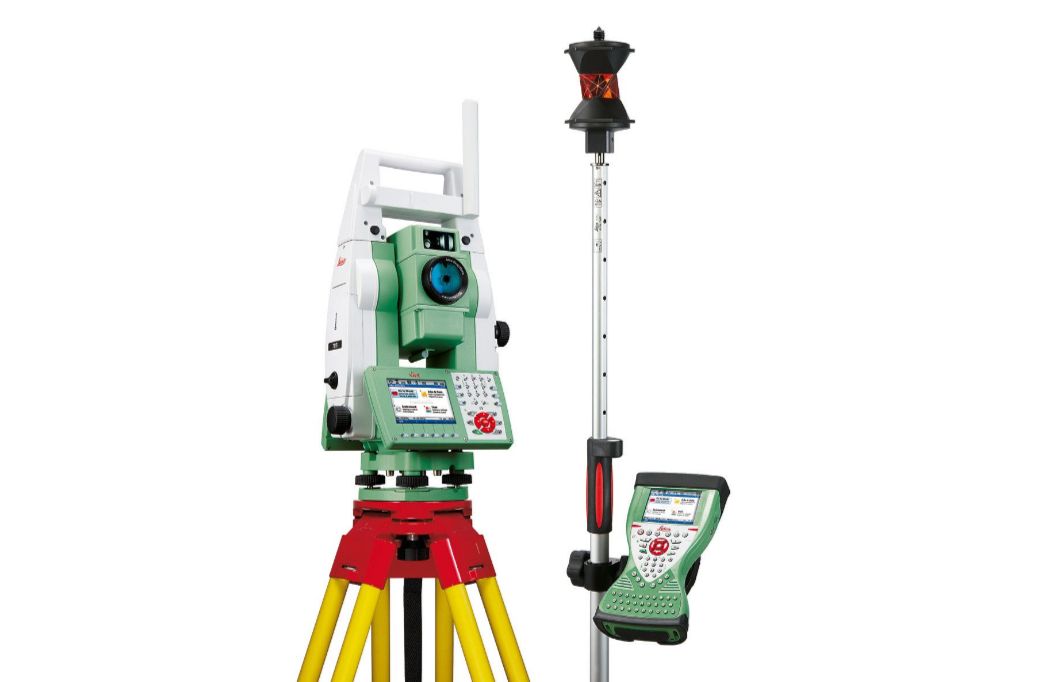

• Les stations totales robotisées permettent à un seul opérateur de diriger la prise de mesure. Ces modèles disposent d'un système de poursuite automatique du prisme (ATR) et intègrent un logiciel embarqué pour traiter les données directement sur le terrain. Ils s'imposent sur les grands chantiers d'infrastructure, les implantations complexes et les missions de contrôle en continu.
• Les stations totales motorisées occupent un intermédiaire entre les modèles manuels et robotisés. La motorisation des axes facilite le pointage et le retour sur cible, sans intégrer le suivi automatique complet du prisme. Ces modèles conviennent aux équipes qui cherchent à gagner en rapidité de pointage sans passer au robotisé.
• Les multistations combinent les fonctions d'une station totale robotisée et d'un scanner laser 3D. Elles produisent à la fois des mesures ponctuelles précises et des nuages de points denses, ce qui les rend pertinentes pour les projets de documentation d'ouvrages, de contrôle BIM ou de relevé de bâtiments existants complexes.
• Les stations de construction sont conçues pour des équipes de chantier non spécialistes. Leur interface simplifiée et leur robustesse (IP65 à IP66) répondent aux besoins d'implantations rapides d'axes, de niveaux et de réservations, sans exiger une formation poussée en topographie.

Sur la question du réflecteur, la mesure avec prisme garantit une portée et une précision supérieures (jusqu'à 5 000 mètres), tandis que la mesure sans prisme libère l'opérateur du déploiement d'un réflecteur pour atteindre des surfaces, façades ou zones à accès limité, au prix d'une portée réduite (350 à 1 000 mètres selon les modèles).

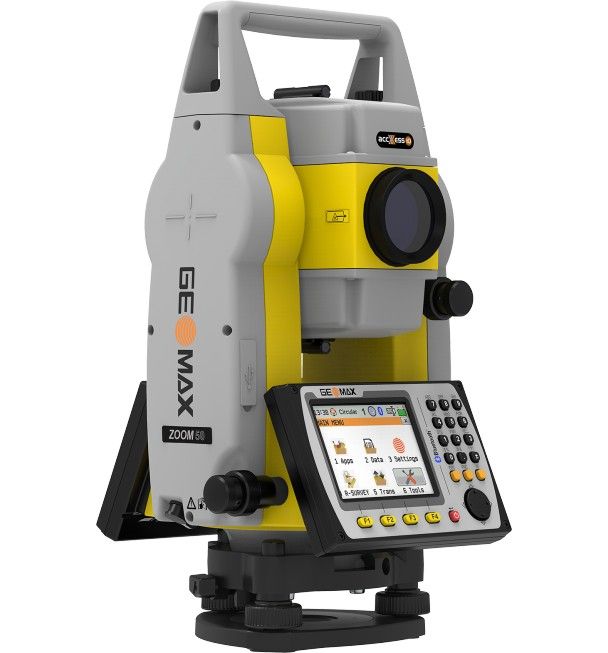

La station totale est un appareil opto-électronique conçu pour mesurer à la fois des distances, des angles horizontaux et verticaux, puis pour transformer ces mesures en coordonnées exploitables. Le fonctionnement d'une station totale s'articule autour de plusieurs étapes :

• Installation sur le terrain : la station est montée sur un trépied et positionnée au-dessus d'un point de contrôle connu. Elle est ensuite mise à niveau à l'aide du niveau optique intégré ou de la nivelle électronique.
• Orientation de l'appareil : l'utilisateur effectue un pointage vers une cible de référence, souvent équipée d'un prisme monté sur une canne porte-prisme, afin d'aligner correctement la station dans l'espace. La station totale exige une ligne de visée dégagée entre l'instrument et la cible : tout obstacle (végétation, engin, bâtiment) interrompt la mesure.
• Mesure : la station envoie un signal laser ou infrarouge vers le réflecteur, capte le retour, et calcule automatiquement la distance. En parallèle, les angles verticaux et horizontaux sont mesurés via les encodeurs du théodolite.
• Calcul des coordonnées : le microprocesseur embarqué utilise les mesures pour déterminer les coordonnées X, Y, Z du point visé. Ces données s'affichent à l'écran et s'enregistrent dans la mémoire interne de l'appareil.
• Export et traitement : les données topographiques collectées s'exportent vers des logiciels de DAO ou de CAO pour générer des plans, des modèles 3D, ou effectuer des analyses complémentaires comme le calcul de surface ou de volume. Le transfert s'effectue via USB, Bluetooth ou Wi-Fi selon les modèles, vers un carnet terrain, une tablette ou directement vers des logiciels compatibles SIG et BIM.

Certaines stations permettent également d'effectuer des relevés de chantier, des implantations, des contrôles de déformation ou des opérations de surveillance. Elles intègrent des interfaces graphiques et des logiciels embarqués facilitant la navigation dans les menus et la visualisation graphique des données collectées.

Le théodolite et la station totale de topographie ont des usages proches, mais leurs fonctionnalités diffèrent significativement selon les besoins de mesure, de traitement et de traçabilité :

• Le théodolite se limite à la mesure des angles. Pour mesurer une distance, il doit être associé à un télémètre électronique complémentaire. Il n'intègre pas de traitement numérique ni de stockage automatique des données. Ce type d'appareil convient aux opérations simples d'alignement ou de tracé, dans des contextes tels que la maçonnerie, les petits chantiers ou les formations à la topographie, où seule la mesure angulaire est recherchée et où le volume de points à lever reste limité. Son prix d'acquisition nettement inférieur en fait une option pertinente lorsque la production de coordonnées complètes n'est pas requise.
• La station totale de topographie, en revanche, combine plusieurs fonctionnalités dans un seul équipement : mesure, enregistrement des mesures, traitement, et export. Elle produit simultanément l'angle et la distance, et fournit les coordonnées d'un point sans étape intermédiaire. Cet appareil s'utilise dans des contextes variés tels que le chantier, le levé de terrain ou la surveillance d'ouvrages. Certaines stations incluent des modules pour le calcul de surface, de volume, ou la modélisation de l'environnement en 3D. Lorsque le chantier impose un nombre élevé de points à lever, des exigences de traçabilité ou un export vers des outils CAO/GIS, la station totale s'impose face au théodolite.

Les stations totales se connectent à des carnets de terrain et à des logiciels de CAO/DAO, ce qui structure un flux de données continu du terrain jusqu'au bureau sans ressaisie manuelle. Le tachéomètre, terme parfois utilisé pour désigner la station totale dans certains contextes européens, recouvre la même réalité fonctionnelle.

Le récepteur GNSS RTK et la station totale répondent à des situations terrain différentes. Le GNSS RTK atteint une précision centimétrique en planimétrie (de l'ordre de 1 à 2 cm en bonnes conditions) et une précision légèrement moindre en altimétrie (2 à 3 cm), sans nécessiter d'intervisibilité entre points. Il couvre de grandes surfaces rapidement et s'appuie sur des corrections transmises en temps réel, soit via une base locale, soit via un réseau NRTK. La station totale, en revanche, fonctionne de façon totalement indépendante des satellites et produit une précision millimétrique sur les mesures de distance et d'angle à courte et moyenne portée.

• Le GNSS RTK convient aux levés en terrain dégagé sur de grandes emprises, aux implantations de points de référence géoréférencés et aux missions de cartographie rapide sans contrainte de masque satellite.
• La station totale s'impose en zone masquée (urban dense, végétation, intérieur, tunnel, excavation), pour les implantations structurelles de précision et les contrôles de déformation sur ouvrages.
• Sur un même projet, les deux instruments se combinent fréquemment : le GNSS RTK établit les points de contrôle géoréférencés, la station totale densifie ensuite le levé avec la précision locale requise.
• Les points de contrôle levés au GNSS RTK servent également à vérifier et corriger les dérives éventuelles de la polygonale station totale, ce qui renforce la cohérence globale du levé.

En environnement difficile (forêt, canyon urbain, tranchée), la réception satellite se dégrade et les corrections RTK perdent en fiabilité. La station totale reste alors la seule option pour garantir la qualité des mesures. Sur les projets mixtes, une organisation en deux temps (points de référence au GNSS, détail à la station totale) réduit le temps terrain tout en maintenant la précision requise par les cahiers des charges.
