Le matériel de topographie couvre l'ensemble des instruments utilisés pour le levé topographique, l'implantation et le contrôle de terrain dans les domaines de la construction, du génie civil et de la cartographie. Les appareils de topographe se répartissent en plusieurs familles complémentaires : théodolites, tachéomètres et stations totales, niveaux optiques, récepteurs GNSS, contrôleurs de terrain, scanners 3D et drones. Chaque famille répond à des contraintes de précision, de portée et de conditions chantier spécifiques, ce qui rend le choix de l'équipement déterminant dès la phase de préparation d'un projet.
Quels sont les différents types de matériels de relevé topographique ?
Les principaux types de matériels topographiques utilisés par les géomètres topographes sont les suivants :
- Les théodolites mesurent avec précision les angles horizontaux et verticaux grâce à une lunette pivotant sur deux axes. Ils interviennent principalement sur les opérations d'alignement et de tracé sur petits chantiers. Leur précision angulaire varie généralement de 1" à 7" selon les modèles.

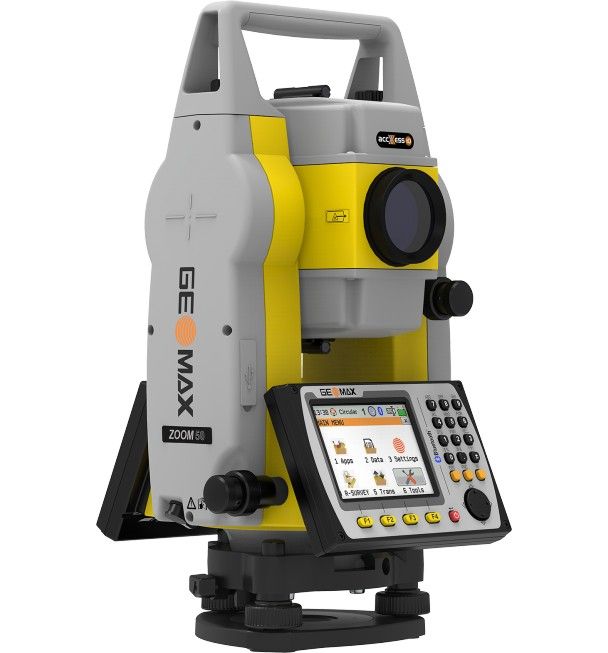

- Les tachéomètres ou stations totales de topographie combinent mesure d'angles et mesure électronique des distances pour produire des coordonnées 3D. Les modèles manuels, qui requièrent deux opérateurs, affichent une précision angulaire de 1" à 5" et une portée sans prisme pouvant atteindre 1 000 m selon les modèles. Les stations totales robotisées intègrent un suivi automatique du prisme et une commande à distance, permettant un travail en solo sur les levés et les implantations de grande envergure.
- Les niveaux optiques contrôlent les dénivelés et la planéité des surfaces lors de la construction. Leur grossissement s'étend de 20x à 32x selon les modèles. Les niveaux numériques lisent automatiquement les mires à code-barres et enregistrent les données, tandis que les niveaux laser projettent un plan horizontal jusqu'à 800 m de portée pour le guidage d'engins.
- Les scanners 3D capturent des nuages de points à haute densité pour la modélisation détaillée de terrains ou de structures. Les scanners statiques s'installent poste par poste et assurent une précision millimétrique, tandis que les scanners mobiles permettent une acquisition en déplacement sur des zones étendues. Les drones de topographie produisent des orthophotos et des modèles numériques de terrain par photogrammétrie aérienne.
- Le récepteur GNSS (Global Navigation Satellite System) fournit une précision centimétrique en temps réel via RTK en accédant à plusieurs constellations de satellites : GPS, GLONASS, Galileo et BeiDou. Certains modèles intègrent une compensation d'inclinaison par IMU, supprimant la nécessité de verticaliser parfaitement la canne lors des levés. Les récepteurs GNSS restent les plus efficaces en terrain dégagé sur de grandes emprises.
- Le contrôleur de terrain topographique, ou carnet de terrain, est un terminal durci exécutant un logiciel de topographie dédié. Il pilote les instruments de mesure, collecte les données, réalise les calculs préliminaires et gère les exports vers les logiciels bureau. La compatibilité du contrôleur avec les formats DAO, SIG et BIM conditionne directement la productivité de l'équipe terrain.
Quels sont les cas d'usage des appareils de topographie ?
Les applications des équipements topographiques couvrent des secteurs très variés. Chaque chantier ou projet oriente vers une famille d'instruments spécifique :
- Construction et génie civil : les levés de terrain avant travaux et les implantations de bâtiments, routes, ponts et barrages reposent sur la station totale pour les travaux de précision en zone contrainte et sur le récepteur GNSS RTK pour les grandes emprises dégagées. Le contrôle d'exécution et la surveillance de structures font également appel à des stations totales robotisées.
- Urbanisme et aménagement du territoire : les urbanistes associent les scanners 3D et les récepteurs GNSS pour créer des modèles numériques de terrain et planifier les développements urbains. Les drones fournissent des orthophotos à jour pour la gestion des infrastructures existantes.
- Agriculture de précision : le matériel GNSS cartographie les parcelles et contrôle le nivellement des champs pour la gestion de l'eau. Les récepteurs RTK guident également les équipements agricoles en pilotage automatique sur des tolerances inférieures au décimètre.
- Environnement et conservation : les drones et les scanners 3D permettent de surveiller des zones étendues, d'évaluer les dommages après catastrophes naturelles et de suivre les évolutions d'écosystèmes. Ces instruments collectent des données non invasives sur de grandes surfaces sans nécessiter d'accès direct au terrain.
- Archéologie et histoire : les équipements topographiques localisent et cartographient les sites historiques. Les scanners 3D produisent des relevés tridimensionnels des fouilles et des artefacts pour leur étude et leur préservation, avec une résolution inaccessible aux méthodes de mesure classiques.
Quel est le prix du matériel de topographie selon l'équipement ?
Estimation de prix
Entre 3 000 et 26 000 €
Le prix d'un équipement de topographie varie fortement selon la famille d'instruments, le niveau de précision angulaire, la portée et le degré d'automatisation. Une station totale manuelle de précision courante se situe entre 3 000 et 9 000 €, tandis qu'une station totale robotisée avec suivi automatique du prisme et commande à distance s'échelonne de 7 000 à 26 000 €. Les postes qui font le plus varier le budget total sont les suivants :
- Le type de station totale choisi : manuelle, motorisée ou robotisée, avec ou sans mesure sans réflecteur.
- La précision angulaire retenue : un instrument à 1" coûte sensiblement plus qu'un modèle à 5", pour une même gamme.
- Le contrôleur de terrain et le logiciel de topographie embarqué, qui représentent une part significative du budget kit.
- Les accessoires inclus ou non dans le pack : trépied, prisme, tribrach, canne, batterie de rechange et chargeur.
- Les contrats de maintenance, d'étalonnage et de mises à jour logicielles, à anticiper sur la durée de vie de l'instrument.
Quels critères comparer pour choisir un appareil topographique ?
Le choix d'un appareil topographique repose sur une grille de critères techniques et opérationnels à évaluer selon les missions terrain. Adopter une grille structurée réduit le risque de sous-équipement ou de sur-investissement au moment de l'achat d'un appareil de topographie.
- Précision angulaire : pour les implantations et levés courants, une précision de 2" à 5" suffit. Les contrôles dimensionnels et la surveillance de structures exigent des instruments à 1".
- Portée sans prisme : les stations totales atteignent jusqu'à 1 000 m sans réflecteur sur les modèles adaptés, et jusqu'à 3 500 à 5 000 m avec prisme. Ce critère conditionne l'accessibilité des points difficiles à atteindre.
- Mode de fonctionnement : la station totale manuelle convient aux chantiers où deux opérateurs sont disponibles. La station totale robotisée avec suivi automatique du prisme permet le travail en solo et réduit les temps d'exécution sur les projets étendus.
- Robustesse et indice IP : les conditions de chantier imposent au minimum un indice IP65 pour la résistance aux projections d'eau et à la poussière. Certains modèles de récepteurs GNSS atteignent IP67 ou IP68 pour les environnements exposés.
- Autonomie batterie : une journée terrain exige une autonomie d'au moins 8 heures. Certains récepteurs GNSS annoncent jusqu'à 16 heures selon les modèles. Prévoir une batterie de rechange reste recommandé pour les chantiers sans point de recharge.
- Connectivité et logiciel embarqué : vérifier la compatibilité Bluetooth ou USB avec le contrôleur de terrain et les formats d'export pris en charge. Un instrument exportant nativement en DXF ou CSV facilite l'intégration dans les outils DAO et SIG sans conversion intermédiaire.
- Compatibilité avec l'environnement GNSS : en terrain dégagé, un récepteur GNSS RTK multi-constellations améliore la fiabilité du signal. En zone contrainte ou en intérieur, la station totale reste l'instrument adapté, là où le signal satellite s'avère insuffisant.
Famille d'appareils | Besoins couverts | Critères techniques clés | Contexte d'usage typique |
Station totale manuelle | Levé, implantation, contrôle | Précision 1" à 5", portée sans prisme jusqu'à 1 000 m, IP66 | Chantier avec deux opérateurs, zone contrainte |
Station totale robotisée | Levé, implantation, surveillance de structures | Suivi automatique du prisme, commande distante, autonomie 8 h | Travail en solo, grands chantiers |
Récepteur GNSS RTK | Géoréférencement, levé rapide, agriculture | Précision centimétrique RTK, multi-constellations, IMU intégré | Terrain dégagé, grandes emprises |
Niveau optique ou numérique | Nivellement, contrôle de planéité, altimétrie | Grossissement 20x à 32x, portée laser jusqu'à 800 m | Fondations, planchers, routes, canalisations |
Scanner 3D statique ou mobile | Modélisation 3D, nuage de points, relevé patrimonial | Précision millimétrique, densité de points, couverture angulaire | BTP, industrie, patrimoine, archéologie |
Drone de topographie | Orthophoto, MNT, cartographie aérienne | Capteur RTK embarqué, résolution image, autonomie de vol | Grandes surfaces, zones difficilement accessibles |
Quels accessoires de topographie prévoir pour un kit terrain complet ?
Un kit terrain opérationnel repose sur des accessoires topographiques indispensables aux relevés terrain qui conditionnent la stabilité des mesures, la précision du centrage et la continuité de la collecte de données. L'accessoire topographie se choisit en fonction de l'instrument principal et des conditions de chantier.
- Trépieds : les trépieds en bois restent recommandés pour les stations totales et les scanners 3D en raison de leur capacité d'amortissement des vibrations. Les trépieds en fibre de verre conviennent aux niveaux laser et aux récepteurs GNSS. Les trépieds élévateurs spécifiques aux scanners 3D permettent de monter et descendre l'instrument en cours d'acquisition. Le filetage standard 5/8" assure la compatibilité avec la majorité des instruments du marché.
- Prismes et mini-prismes : le prisme 360° se fixe sur une canne et renvoie le signal d'une station totale dans toutes les directions, adapté aux levés dynamiques. Le mini-prisme convient aux espaces confinés. Les prismes présentent un décalage standard de -30 mm, à paramétrer impérativement dans le logiciel de mesure pour éviter les erreurs systématiques.
- Tribrachs et embases : le tribrach centre l'instrument au-dessus du point de mesure grâce à un plomb optique ou laser. Il assure le nivellement de précision via trois vis calantes. La compatibilité du filetage avec l'instrument se vérifie avant achat, notamment pour les stations de base GNSS et les stations totales.
- Cannes topographiques : elles supportent le prisme ou l'antenne GNSS à hauteur constante lors des mesures. La vérification de la verticalité de la canne via la nivelle intégrée conditionne la précision du point mesuré. Les cannes télescopiques facilitent l'adaptation à différentes hauteurs de visée.
- Mires code-barres : utilisées avec les niveaux numériques, elles remplacent la lecture manuelle par une lecture électronique automatique, réduisant les erreurs de lecture et accélérant les opérations de nivellement de précision sur chantier.
- Batteries et chargeurs : prévoir une batterie de rechange pour toute journée terrain. Les stations totales offrent une autonomie moyenne de 8 heures, les récepteurs GNSS jusqu'à 16 heures selon les modèles. La compatibilité des batteries entre le contrôleur et l'instrument reste à vérifier lors de la constitution du kit.
- Cibles et sphères pour scanner 3D : les cibles planes servent de points de référence communs entre deux positions de scanner pour le recalage du nuage de points. Les sphères offrent une reconnaissance automatique par le logiciel de traitement. Le choix de la taille des sphères dépend de la portée de l'acquisition et de la dimension de l'objet numérisé.
Quels logiciels et formats prévoir entre terrain et bureau ?
Le workflow d'un projet de topographie suit quatre étapes principales : collecte des données sur le terrain, contrôle qualité, traitement bureau et export des livrables. Les contrôleurs de terrain jouent le rôle d'interface centrale entre l'instrument de mesure et les outils de traitement bureau. Plusieurs points structurants méritent d'être anticipés dès le choix du matériel :
- Logiciels de topographie de terrain : les contrôleurs exécutent des logiciels dédiés qui pilotent l'instrument, collectent les points, gèrent les fichiers et calculent les coordonnées en temps réel. La compatibilité entre le logiciel terrain et le modèle d'instrument doit être confirmée avant achat, certaines suites logicielles restant liées à un écosystème matériel particulier.
- Formats de transfert : les formats DXF et DWG assurent le transfert vers les logiciels DAO. Les formats CSV et TXT exportent les nuages de points bruts vers les outils de calcul. Pour les projets BIM, les formats IFC et LandXML permettent l'intégration directe dans les plateformes de modélisation. Les nuages de points issus de scanners 3D s'exportent en LAS ou LAZ pour les logiciels de traitement spécialisés.
- Connectivité terrain-bureau : le transfert des données s'effectue par câble USB, par Bluetooth ou via des services cloud selon les modèles de contrôleurs. Les solutions cloud permettent un partage en temps réel avec l'équipe bureau pendant le déroulement du chantier.
- Logiciels bureau : ils assurent l'ajustement des mesures, la compensation des réseaux, la production de modèles numériques de terrain et la génération des livrables finaux. La prise en charge de formats multi-constructeurs facilite l'exploitation des données issues d'instruments de marques différentes sur un même projet.
- Stockage et archivage : un relevé scanner 3D génère plusieurs gigaoctets de données brutes. Les postes bureau dédiés au traitement de nuages de points nécessitent un processeur multi-cœurs, une mémoire vive d'au moins 32 Go et un GPU professionnel pour maintenir des temps de traitement acceptables.
