Anémomètre

Un anémomètre professionnel sert principalement à mesurer la vitesse du vent en extérieur ou la vitesse de circulation de l'air dans une installation. Le choix du modèle dépend donc directement du contexte dans lequel les mesures doivent être réalisées.

Les principaux usages concernent :

• La météorologie : suivi de la vitesse du vent sur une station météorologique ou un réseau de mesure.
• Le BTP et les chantiers : surveillance du vent pour sécuriser les grues, travaux en hauteur et opérations sensibles.
• Le CVC et la ventilation : contrôle de la vitesse ou du débit d'air dans les gaines, bouches de ventilation et systèmes VMC.
• L'énergie éolienne : mesure et suivi du vent sur les installations ou lors des campagnes d'évaluation d'un site.
• L'industrie : surveillance permanente d'un flux d'air ou intégration des données à un automate.
• Les interventions terrain : relevés ponctuels avec un anémomètre portable.

Le choix d'un anémomètre repose principalement sur la technologie de mesure. Les modèles à hélice et portables conviennent notamment aux contrôles terrain, tandis que les anémomètres à coupelles, girouettes et ultrasons répondent davantage aux installations permanentes.

Un anémomètre portable permet de réaliser rapidement des mesures sur différents points d'un site sans installation permanente. Son format compact convient aux techniciens de maintenance, bureaux d'études et professionnels qui doivent contrôler ponctuellement la vitesse du vent ou la circulation de l'air.

Les modèles portables peuvent intégrer :

• un écran numérique ;
• une sonde à hélice ou à fil chaud ;
• la mesure de température ;
• la mémorisation des relevés ;
• un calcul du débit d'air ;
• un transfert des données vers un ordinateur ou une application.

L'anémomètre portable est particulièrement adapté aux diagnostics CVC, aux contrôles de ventilation et aux interventions nécessitant plusieurs points de mesure.

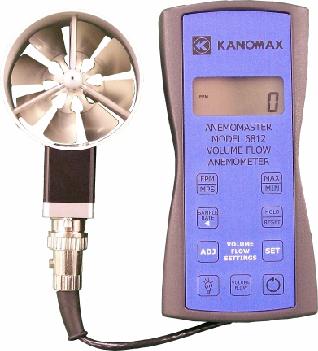

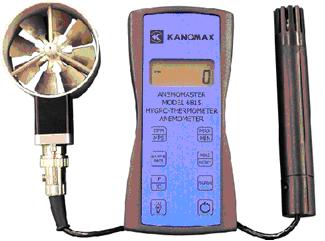

L'anémomètre à hélice mesure la vitesse de l'air grâce à la rotation d'une hélice placée dans le flux. Son axe doit être orienté dans la direction de l'écoulement pour obtenir une mesure représentative.

Il est utilisé notamment :

• pour les contrôles de ventilation et de VMC ;
• au niveau des bouches d'insufflation ou d'extraction ;
• pour des relevés ponctuels en extérieur ;
• sur certains équipements météorologiques.

Les modèles portables à hélice peuvent également calculer le débit d'air lorsque la surface de passage est renseignée.

L'anémomètre à coupelles, également appelé anémomètre de Robinson, utilise généralement trois ou quatre coupelles fixées autour d'un axe vertical. La vitesse de rotation augmente avec la vitesse du vent.

Cette technologie est principalement utilisée pour :

• les stations météorologiques ;
• les installations agricoles ;
• la surveillance de sites industriels ;
• les parcs éoliens ;
• les équipements de sécurité liés au vent.

Contrairement à un appareil portable, l'anémomètre à coupelles est généralement installé de manière permanente sur un mât.

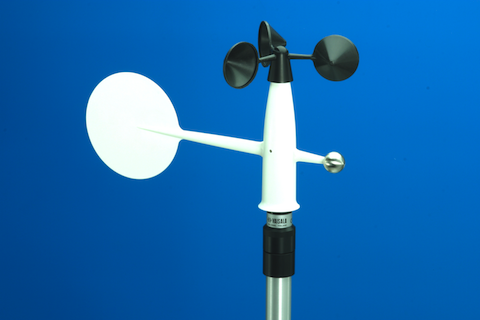

Un anémomètre girouette associe la mesure de la vitesse du vent à celle de sa direction. L'anémomètre mesure la vitesse tandis que la girouette indique l'orientation du flux.

Cette configuration convient aux applications pour lesquelles connaître uniquement la vitesse du vent ne suffit pas, notamment :

• les stations météorologiques professionnelles ;
• les sites industriels exposés au vent ;
• l'agriculture ;
• les infrastructures de transport ;
• les installations éoliennes.

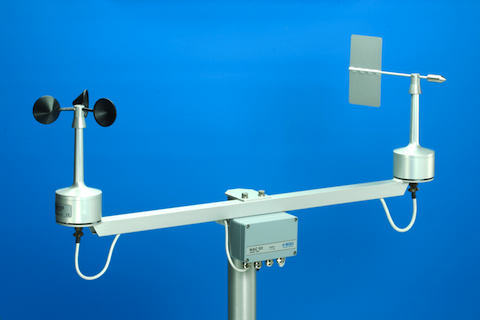

L'anémomètre avec girouette peut être proposé sous forme de deux capteurs séparés ou d'un ensemble intégré sur un même support.

Un anémomètre ultrasonique mesure le vent à partir du temps de propagation d'ondes ultrasonores entre plusieurs transducteurs. Cette technologie fonctionne sans hélice ni coupelle et ne comporte donc pas de pièce mécanique mobile dédiée à la mesure.

L'anémomètre à ultrasons convient particulièrement aux installations permanentes nécessitant une mesure continue et une maintenance mécanique limitée.

Il est utilisé notamment pour :

• les stations météorologiques automatiques ;
• les sites industriels ;
• les infrastructures routières ou aéroportuaires ;
• les installations énergétiques ;
• les environnements nécessitant une mesure simultanée de la vitesse et de la direction du vent.

Son coût est généralement supérieur à celui d'un anémomètre mécanique à hélice ou à coupelles.

L'anémomètre à fil chaud mesure la vitesse de l'air à partir du refroidissement d'un élément chauffé placé dans le flux. Sa sensibilité aux faibles vitesses le rend particulièrement adapté aux contrôles de ventilation.

Il est principalement utilisé pour :

• les mesures en conduits ;
• le contrôle des installations CVC ;
• les laboratoires ;
• les mesures de faibles vitesses d'air ;
• l'analyse de variations rapides du flux.

Les sondes fines facilitent les mesures dans des conduits ou des espaces difficilement accessibles.

Certains systèmes déterminent la vitesse de l'air à partir d'une mesure de pression différentielle plutôt qu'à partir de la rotation d'une hélice, de coupelles ou d'un principe ultrasonique. Ces équipements sont principalement utilisés dans les conduits industriels, les installations de ventilation et certaines applications aéronautiques.

L'anémomètre à tube de Pitot détermine la vitesse de l'air à partir de la différence entre pression totale et pression statique.

Cette solution convient particulièrement :

• aux conduits de ventilation ;
• aux installations industrielles ;
• aux contrôles de débit ;
• aux flux présentant des vitesses relativement élevées.

L'absence de pièce mécanique mobile simplifie son utilisation dans les installations fixes.

L'anémomètre de Dines repose également sur une mesure de pression liée au déplacement de l'air. Cette technologie historique se rencontre principalement sur certaines installations météorologiques ou applications spécifiques.

Elle est aujourd'hui moins courante que les technologies à coupelles, à hélice ou à ultrasons.

L'anémomètre à plaque utilise la pression exercée par le vent sur une surface mobile pour estimer sa vitesse. Cette technologie appartient aux principes historiques de mesure du vent et reste moins répandue sur les équipements professionnels récents.

Le choix d'un anémomètre professionnel dépend davantage de la situation de mesure que du seul principe de fonctionnement. Le format de l'appareil, son installation et la manière dont les données doivent être récupérées permettent de sélectionner la technologie adaptée.

Un anémomètre pour VMC sert à vérifier la circulation de l'air dans les bouches et les conduits de ventilation. Les modèles à hélice conviennent aux mesures courantes, tandis que les sondes à fil chaud sont adaptées aux faibles vitesses et aux espaces réduits.

Pour calculer un débit d'air, la vitesse mesurée doit être associée à la section du conduit ou de la bouche.

Un anémomètre destiné à une station météorologique est généralement installé de manière permanente en extérieur. Les technologies à coupelles et à ultrasons sont les plus adaptées à ce type de surveillance continue. Un anémomètre girouette permet de compléter la vitesse du vent par sa direction. Les mesures peuvent ensuite être enregistrées ou transmises par la station météorologique.

Un anémomètre pour grue ou chantier sert à surveiller les conditions de vent lors des opérations sensibles. Il peut être installé directement sur la grue ou sur un point représentatif du chantier. Selon le système, le dépassement d'un seuil défini peut déclencher une alarme afin d'informer les opérateurs.

Un anémomètre fixe permet une surveillance permanente du vent ou d'un flux d'air. Il peut transmettre directement les mesures à un automate, une GTB ou un système de supervision.

Selon l'installation, les sorties disponibles peuvent comprendre :

• un signal analogique ;
• une liaison numérique ;
• une sortie relais ;
• un protocole de communication industriel.

Le choix de l'interface doit principalement dépendre du système auquel l'anémomètre doit être raccordé.

Un anémomètre connecté permet d'enregistrer ou de transmettre les mesures sans relever manuellement l'appareil. Cette fonction est disponible aussi bien sur certains modèles portables que sur des capteurs fixes.

Selon le modèle, les données peuvent être récupérées :

• par USB ;
• par Bluetooth ;
• sur un enregistreur ;
• depuis une plateforme distante ;
• dans un système de supervision.

Cette configuration est particulièrement utile pour constituer un historique, surveiller plusieurs sites ou suivre une installation sans intervention régulière sur le terrain.
