Cuves et réservoirs alimentaires

Le prix des cuves alimentaires se situe entre 200 € et 20 000 €. Les trois facteurs qui expliquent cet écart sont le matériau, le volume et les équipements intégrés. Un fond conique, une paroi isolée, une vanne de vidange, un joint alimentaire, un trou d'homme ou une ouverture supérieure font chacun varier le tarif final.

Les cuves en acier inoxydable (inox 304 ou inox 316) se situent dans la tranche haute. Pour les petits volumes inférieurs à 100 L, le budget démarre autour de 200 à 500 €. Entre 100 L et 1 000 L, la fourchette s'établit généralement entre 500 € et 4 000 € selon la configuration. Au-delà de 1 000 L, et particulièrement sur les modèles équipés en agitation, double enveloppe, NEP/CIP ou régulation thermique, les prix peuvent atteindre 20 000 €. Les fabrications sur mesure dépassent souvent ce seuil.

Les cuves alimentaires d'occasion coûtent en moyenne entre 150 € et 6 000 €. Les modèles de faible capacité débutent autour de 150 à 300 €. Les cuves inox professionnelles de 1 000 L à 30 000 L se situent entre 500 et 6 000 € selon l'état, les options techniques et les opérations de remise en conformité. Les cuves alimentaires reconditionnées, bénéficiant de contrôles et d'une remise à niveau complète, se positionnent dans la tranche supérieure de cette fourchette.

Les tarifs ci-dessous sont des fourchettes indicatives. Ils varient selon les options retenues : présence d'un système NEP/CIP, d'une agitation, d'une double enveloppe ou d'une finition intérieure renforcée.

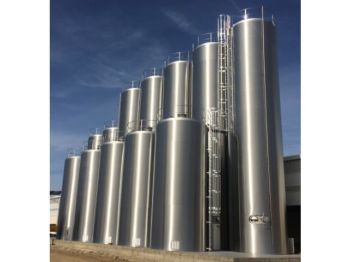

La fonction technique permet de mieux classer les équipements. Une cuve peut servir au stockage, au mélange, au transfert ou à la fermentation. Elle peut aussi remplir plusieurs fonctions. La cuve de stockage conserve un produit avant son utilisation ou son conditionnement. Elle doit limiter les contaminations. Elle doit aussi faciliter la vidange et le nettoyage. Elle peut contenir :

• de l’eau ;
• du lait ;
• de l’huile ;
• du jus ;
• du vin ou du cidre ;
• du sirop ;
• des ingrédients liquides.

Une fermeture hermétique protège le produit. Un indicateur de niveau facilite le suivi du volume.

Le réservoir tampon relie deux étapes de production. Il compense les différences de débit entre les machines. Il peut être placé avant une pompe, une remplisseuse ou une ligne de conditionnement. Sa capacité dépend du rythme de production.

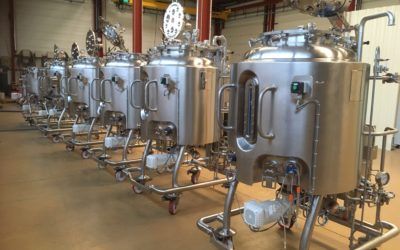

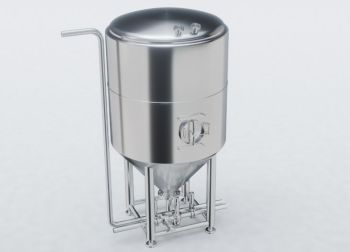

La cuve de mélange homogénéise plusieurs ingrédients. Elle peut aussi dissoudre une poudre dans un liquide. Elle reçoit généralement un agitateur. Le type d’agitateur dépend du produit. Un agitateur à hélice convient aux liquides fluides. Un agitateur à ancre convient aux produits plus épais.

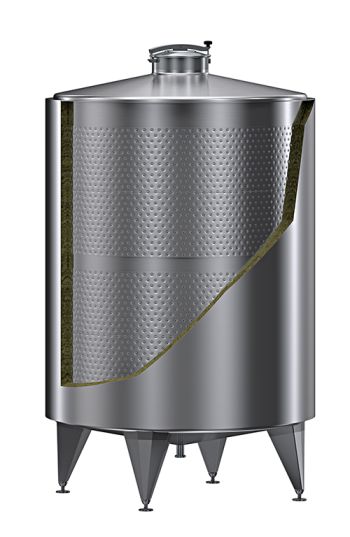

La cuve thermorégulée contrôle la température du produit. Elle peut servir à :

• chauffer une préparation ;
• refroidir un liquide ;
• maintenir une température ;
• pasteuriser un produit ;
• faciliter l’écoulement d’une matière grasse.

Une double enveloppe fait circuler de l’eau chaude, de l’eau froide ou un autre fluide thermique.

La cuve de fermentation permet la transformation contrôlée d’un produit. Elle peut accueillir :

• du vin ;
• du cidre ;
• de la bière ;
• du moût ;
• du jus fermenté ;
• des préparations laitières ;
• d’autres produits fermentés.

La cuve doit gérer les gaz, la température et le nettoyage. Elle peut recevoir une soupape, une sonde et un système de refroidissement. La fermentation reste une fonction technique. Elle ne dépend pas uniquement du secteur vinicole.

Certaines cuves servent au transport interne ou externe. Elles peuvent être montées sur une palette, un châssis ou un support métallique. Les raccords et la fermeture doivent résister aux déplacements.

Les cuves alimentaires existent en trois grandes familles de matériaux, chacune adaptée à des contraintes spécifiques :

• Le PEHD est retenu pour sa légèreté, son inertie chimique et sa compatibilité avec le stockage eau potable et les liquides peu exigeants en nettoyage intensif.
• Le polyester renforcé couvre les volumes intermédiaires et les formats rectangulaires en grande capacité, avec un bon rapport résistance/poids.
• L'acier inoxydable (inox 304, inox 316) s'impose dès que la surface lisse inox, la résistance corrosion et la compatibilité produits alimentaires avec un nettoyage intensif sont requis.

Sur le plan géométrique, les cuves se déclinent en cuve cylindrique, cuve rectangulaire, cuve verticale ou cuve horizontale, avec cuve simple paroi, cuve double paroi, paroi isolée, fond conique ou fond plat selon le process et les besoins de vidange.

Les équipements disponibles comprennent notamment :

• Ouverture supérieure, trou d'homme, couvercle inox pour l'accès et l'inspection.
• Robinet de soutirage, vanne de vidange, joint alimentaire et soudure inox pour la sécurité et l'hygiène.
• Supports de palettisation, cuve sur châssis, cuve sur socle ou cuve sur palette pour la manutention et l'implantation.

Les réservoirs servent au stockage alimentaire, au rôle tampon et au maintien de produits dans une chaîne de transformation. Le choix d'un réservoir dépend principalement de son rôle dans la ligne et des contraintes de process auxquelles il est soumis.

Plusieurs critères techniques guident le dimensionnement et la configuration :

• Le rôle tampon ou de stockage détermine si le réservoir fonctionne à l'arrêt ou en circulation continue, ce qui influence le choix du matériau et des raccords.
• La température de process oriente vers une paroi simple ou une double enveloppe avec isolation thermique.
• Les exigences de pression ou de vide impliquent une conception spécifique, différente d'un réservoir atmosphérique standard.
• Les points d'accès pour l'inspection cuve permettent le contrôle interne entre les cycles de production.
• Les piquages et raccords facilitent le transfert de liquides et le raccordement aux lignes de nettoyage ou de circulation d'eau chaude.
• Le fond incliné ou conique garantit la vidange complète et réduit les zones de rétention entre deux lots.

Le choix de la nuance d'inox constitue le premier levier de différenciation. L'inox 304 convient aux produits alimentaires courants dans des environnements standard. L'inox 316 ou 316L s'impose pour les produits plus acides, les environnements salins ou les process mettant en contact des solutions chlorurées : sa teneur en molybdène renforce la résistance à la corrosion dans ces conditions. La version 316L présente une teneur en carbone réduite qui limite les risques de corrosion au niveau des soudures.

Les critères suivants influencent à la fois le choix technique et le niveau de prix :

• Le fond conique favorise la vidange complète et réduit les zones mortes, contrairement au fond plat qui convient aux produits sans dépôt.
• La cuve simple paroi suffit pour le stockage à température ambiante ; la cuve double paroi est nécessaire dès que le process exige un maintien ou un contrôle de température.
• Le système NEP/CIP avec boule de lavage intégrée permet un nettoyage automatisé sans démontage, adapté aux cadences élevées de production.
• La finition intérieure avec une rugosité Ra inférieure ou égale à 0,8 µm limite l'adhérence des souillures et répond aux exigences d'hygiène renforcée.
• Les soudures TIG suivies d'une passivation garantissent l'homogénéité de la surface et éliminent le fer libre susceptible de corroder la paroi.
• Les piquages, raccords et instrumentation de niveau ou de température ajoutent des points d'accès utiles au pilotage du process.

Les réservoirs alimentaires se répartissent en trois familles selon leur rôle dans le process de production :

• Les réservoirs de stockage alimentaire conservent les produits en attente d'utilisation ou d'expédition. Ils sont dimensionnés selon les volumes de lot et la durée de stockage, avec une traçabilité de lot facilitée par un accès et un étiquetage adaptés.
• Les réservoirs tampons s'intercalent entre deux étapes de production pour stabiliser le débit et éviter les interruptions de ligne. Leur volume est calculé en fonction du déséquilibre de cadence entre les équipements amont et aval.
• Les réservoirs sous pression interviennent sur les lignes de transfert ou de dosage où la pression est nécessaire pour assurer le déplacement du fluide. Leur conception diffère d'un réservoir atmosphérique : épaisseur de paroi, robinetterie et raccords sont dimensionnés en conséquence.

Le choix d’une cuve dépend de la viscosité, de l’acidité, de la température et des conditions de nettoyage du produit.

• Les produits visqueux exigent une vidange large. Le miel, les sirops, les sauces, les crèmes et les matières grasses s’écoulent lentement. Un fond conique facilite leur évacuation. Un système de chauffage peut réduire leur viscosité. Un agitateur à ancre peut homogénéiser le produit.
• Le lait exige un refroidissement rapide. La cuve peut recevoir une double enveloppe, un groupe froid, un agitateur lent et une sonde de température. Un système NEP facilite le nettoyage. Une vidange totale limite les résidus. Ces critères concernent aussi le lactosérum et les préparations fromagères.
• Les huiles exigent une bonne protection contre l’air. La cuve peut être fabriquée en inox, en PEHD ou en matériau composite compatible. Une fermeture hermétique limite l’oxydation. Un système de chauffage facilite l’écoulement des huiles épaisses et des matières grasses figées.
• Les jus, le vin, le cidre et les autres boissons exigent une cuve résistante aux sucres, aux acides et à l’alcool. La cuve vinicole peut servir au stockage, au mélange ou à la fermentation. Un système de thermorégulation peut contrôler la température pendant la fermentation. Une fermeture adaptée limite l’oxydation pendant le stockage. Un même modèle peut parfois accueillir du jus, du vin, du cidre, du poiré ou une autre boisson compatible.

Dans tous les cas, la cuve doit présenter une surface intérieure facile à nettoyer. Les raccords doivent limiter les zones de rétention. Le fabricant de cuve doit confirmer la compatibilité entre le matériau, le produit, la température et l’usage prévu.
