Équipement pour transformateurs

25 produits trouvés

Les équipements pour transformateurs regroupent tous les systèmes et appareillages fonctionnant avec les transformateurs électriques. Ils comprennent les systèmes de filtration d'huile, bobinages, dalles, tableaux d'interfaçage de transformateurs. Ces équipements protègent, surveillent et maintiennent les transformateurs de distribution et de puissance, qu'ils soient secs ou à huile, intégrés en armoire ou installés sur réseau aérien. Ils s'adressent aux exploitants de réseaux HTA/BT, aux intégrateurs d'armoires, aux industriels et aux équipes de maintenance.

Etuve spéciale pour moteurs et transformateurs - maxei group

Vendu et fabriqué par : Maxei group

Demander un devis

Les bobinages électriques des moteurs et transformateurs doivent être séchés, polymérisés ou brûlés durant leurs étapes de fabrication ou de réparation. Nous concevons des étuves ...

Coffret changement de rapport dbtbox c

Vendu par : DOUAISIENNE DE BASSE TENSION SA

Demander un devis

Pour CR101 et CR141 double et triple rapport - Permet de réaliser facilement un changement de rapport sans aucune coupure électrique du client final. Existe en 3 versions : DBTBOX B (modèle ...

Lubrifiant Panolin TrafoSynth 2 - synthétique, biodégradable, pour transformateurs et redresseurs

Vendu par : Lube&Fluid

Demander un devis

Panolin TRAFOSYNTH 2 est un lubrifiant pour transformateurs entièrement synthétique, écocompatible et biodégradable. - Ce lubrifiant est particulièrement recommandé pour : - Les ...

Balun pour transformateur d'impédance - robuste et léger - puissances jusqu'à 1 kW - rapports d'impédance 1:1 à 16:1

Vendu par : ASTEL COMMUNICATIONS

Demander un devis

Ces baluns sont d'une conception robuste et légère, et disponibles dans une large gamme de puissances et de rapports d'impédance. - Non - hygroscopiques avec connecteur protégé et fixation ...

Le conseil de l'expert Comment bobiner un transformateur électrique ? Découvrir

Dispositif de communication API-2000-SA - compact et autonome pour lignes moyenne tension (MT)

Vendu par : Ormazabal France

Demander un devis

L'API - 2000 - SA est un dispositif de communication (MT - BPL) petit, compact et autonome, à moyenne tension et à large bande, utilisé par des compagnies d'électricité pour prolonger les ...

Système de filtration des eaux pluviales Hydrobloc - pour transformateurs HTA/HTB - avec filtration hydrocarbures <5 ppm

Vendu par : GMT INTERNATIONAL

Demander un devis

Alternative à la fosse déportée traditionnelle pour transformateurs électriques HTA / HTB. Caractéristiques principales : - Évacue en continu les eaux pluviales vers le réseau d'évacuation ...

Échangeur huile-eau pour transformateur - Kelvion TOWC Premium - Haute sécurité à double-tubes selon DIN EN 50216-9

Vendu par : Kelvion

Demander un devis

Contrairement aux faisceaux tubulaires des modèles tubulaires simples, les faisceaux à double - tubes sont fournis avec deux plaques de tube à chaque extrémité. Si une paroi du tube présente ...

Systèmes de réchauffage d'huile - Réchauffeur d'huile ARRAS MAXEI pour transformateurs avec pompe, chaudière et option filtration fine

Vendu par : Maxei group

Demander un devis

Le réchauffeur d'huile ARRAS MAXEI permet le réchauffage de l'huile d'un transformateur en vue de son traitement.Il est constitué de : - Une pompe - Une chaudière - Option : une filtration ...

Vous êtes fournisseur de Équipement pour transformateurs ?

Recevez des demandes de devis qualifiées de pros en recherche active.

Des milliers de demandes chaque mois. Zéro prospection à froid.

Recevoir des leads

Coffret changement de rapport dbtbox m

Vendu par : DOUAISIENNE DE BASSE TENSION SA

Demander un devis

Pour CR101 et CR141 double et triple rapport - Permet de réaliser facilement un changement de rapport sans aucune coupure électrique du client final. Existe en 3 versions : DBTBOX B (modèle ...

Enveloppe préfabriquée en béton pf.P

Vendu par : Ormazabal France

Demander un devis

Pf.p - Enveloppe préfabriquée en béton de manœuvre intérieure permettant de configurer et personnalisé une vaste gamme de schémas électriques. Conçue pour contenir des appareillages ...

Échangeur huile-eau pour transformateur - Kelvion TOWC Advanced - Haute sécurité à double-tubes

Vendu par : Kelvion

Demander un devis

Traitement de transformateurs

Vendu par : Maxei group

Demander un devis

Les appareils de traitement d'huile en charge ARRAS MAXEI sont étudiés pour permettre le traitement d’un transformateur en fonctionnement. L’intérêt principal repose sur le traitement sans ...

Cartouche transformateur de courant simple rapport - Conforme NFC 42 502 et NF EN 60044-1 - 100, 200 ou 500A/5

Vendu par : DOUAISIENNE DE BASSE TENSION SA

Demander un devis

Conforme aux normes : UTE, NFC 42 502 (1974), NF EN 60044 - 1. Caractéristiques principales : - Fréquence nominale : 50 Hz. - Tension d’isolement : 0,75 kV. - Tension d’essai à 50 Hz ...

Échangeur huile-eau pour transformateur - Kelvion TOWC Smart - version haute sécurité à double-tubes

Vendu par : Kelvion

Demander un devis

Groupe de filtration d'huile

Vendu par : Maxei group

Demander un devis

De 3000 à 12000 L/H, les groupes de filtration ARRAS MAXEI assurent une filtration fine de l'huile avant son utilisation. De filtration 1µ nominal en standard, ceux - ci peuvent être équipés ...

Aéroréfrigérant d'huile de transformateur

Vendu par : Kelvion

Demander un devis

Les aéroréfrigérants d'huile de transformateur sont proposés dans différentes versions. - Le Kelvion TOAC Smart : - Cette version est optimisée pour les coûts de production les plus bas ...

Appareil de traitement d'huile dielectrique

Vendu par : Maxei group

Demander un devis

Les fluides diélectriques assurent deux fonctions essentielles à la bonne marche du transformateur: - Une fonction d’isolant pour éviter la création d’arc électrique entre les pièces sous ...

Pompe à huile de transformateur

Vendu par : Kelvion

Demander un devis

Nos pompes à huile de transformateur affichent une conception simple, sobre et robuste. En raison de leur taille compacte, les pompes peuvent être facilement intégrées dans le circuit d'huile. ...

Dalle transformateur

Ensemble de dalle, fosse et trottoir de propreté pour transfo socle entièrement réalisé en CCV. • Robustesse du CCV. • Fosse préfabriquée permettant l'arrivée des câbles. • ...

Série delta 4000 - système de diagnostic d'isolement 12 kv

Conception en deux unités le plus léger du secteur avec un poids total de 36 kg (14 22kg) - Fonctionnalités avancées avec une correction individuelle de température (brevet en cours), ...

Trax : testeur multifonction pour transformateur

Le TRAX propose un ensemble complet de tests standard et avancés pour les transformateurs de puissance avec plusieurs caractéristiques uniques : - •WRM à 100 A et 50 V pour une saturation plus ...

Ots80pb et ots60pb - testeur d'huile portable 60kv et 80kv

Appareils légers, robustes, portables destinés à mesurer la tension de claquage des huiles isolantes - Cuve d’essai avec réglage verrouillable - Écran couleur 3,5 pouces visible en ...

Mwa300 et mwa330a système combiné d'analyse de résistance d'enroulement et ratio

Combine les tests de rapport de transformation et de résistance d'enroulement en un seul appareil - tests plus rapides et plus efficaces - 55% plus petit, 40% plus léger que des instruments ...

Ttru3 véritable ratiomètre triphasé

Précision garantie de ±0,05 % de - 20 °C à 50 °C - Tension de test triphasée : jusqu’à 250 V - Rapport élévateur triphasé (en instance de brevet) - Transformateurs déphaseurs et ...

RATIOMÈTRE NUMÉRIQUE POUR TRANSFORMATEURS MONO ET TRIPHASÉ

5015€HT

Ratiomètre numérique pour transformateurs monophasés et triphasés. mesures selon la méthode de contrôle ieee c57.12 - 90 - 2006. mesure du rapport de transformation des transformateurs de ...

À quels transformateurs ces équipements sont destinés ?

Les équipements pour transformateurs s'adressent à deux grandes configurations industrielles :

Les transformateurs secs (isolation par résine ou air) s'installent principalement en armoire ou en local technique. Ils acceptent des accessoires de montage, des coffrets de protection, des systèmes de ventilation forcée, des bornes de raccordement et des solutions anti-vibrations. Leur puissance couvre la distribution jusqu'à 2,5 MVA en triphasé.
Les transformateurs à huile utilisent l'huile diélectrique pour l'isolation et le refroidissement. Au-delà du montage et du raccordement, ils exigent un périmètre complet de surveillance (soupape de surpression, thermomètre, indicateur de niveau d'huile, conservateur/vessie) et de maintenance (analyse d'huile, joints, vannes, groupes de purification). La classification par puissance distingue : distribution jusqu'à 2,5 MVA, moyenne puissance de 2,5 à 100 MVA, grande puissance au-delà de 100 MVA.

Les transformateurs toriques/toroïdaux, intégrés en armoire BT, disposent de leurs propres supports et interfaces de montage spécifiques.Les transformateurs toriques/toroïdaux, intégrés en armoire BT, disposent de leurs propres supports et interfaces de montage spécifiques.

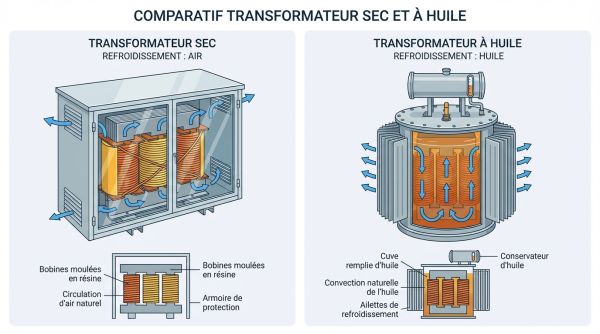

Comparatif transformateur sec et à huile

Quelles sont les familles d'équipements pour transformateurs ?

Equipements pour montage, intégration en armoire et protection mécanique

L'intégration d'un transformateur en armoire ou en coffret conditionne sa durée de vie et sa sécurité d'exploitation. Trois sous-ensembles structurent cette famille :

Les systèmes de montage comprennent les rails DIN, les fixations sur châssis et les supports adaptés aux dimensions du transformateur. Le choix du système dépend du poids, de l'encombrement et de la position de montage (vertical, horizontal, incliné).
Les coffrets et boîtiers de protection sécurisent le transformateur contre les projections, la poussière et l'humidité. Les modèles courants atteignent l'IP65 (poussières totales, jets d'eau) et l'IP66 (jets puissants), en aluminium thermolaqué ou en polycarbonate renforcé. Certains coffrets intègrent des ailettes de dissipation thermique pour évacuer passivement la chaleur générée par les pertes fer et cuivre. Les passe-câbles et manchons assurent l'étanchéité des entrées de câbles sans compromettre l'indice IP global.

Les accessoires pour transformateurs toriques incluent des supports plastique ou métallique, des interfaces type disque néoprène pour absorber les micro-vibrations et des boîtiers dédiés aux formes annulaires. Ces éléments facilitent l'intégration en armoire tout en protégeant mécaniquement le noyau.

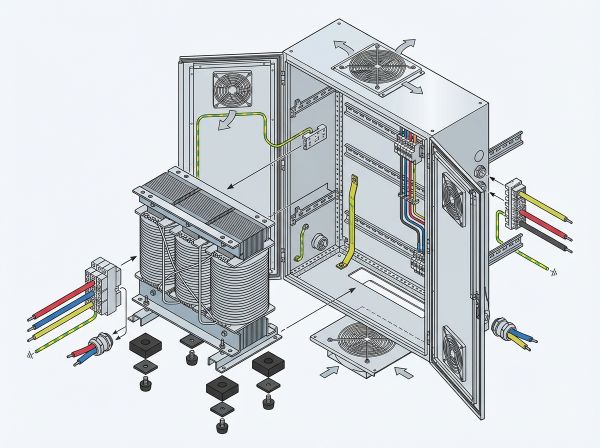

Intégration transformateur en armoire IP

Equipements pour protection environnementale, isolation thermique et électrique

Les transformateurs exposés à des environnements difficiles (humidité industrielle, poussières conductrices, cycles thermiques importants) nécessitent une protection renforcée à deux niveaux :

La protection contre la poussière et l'humidité passe par le choix de l'indice IP du coffret (IP44 minimum en intérieur propre, IP65 ou IP66 en environnement industriel ou extérieur) et par des joints de porte de qualité. Dans les atmosphères particulièrement agressives (bord de mer, industrie chimique), des matériaux anticorrosion (inox, aluminium traité) sont à privilégier.
Les pièces d'isolation thermique et électrique servent à séparer le transformateur de la structure de l'armoire, à prévenir les contacts accidentels et à limiter la propagation de chaleur vers les composants adjacents. Les usages typiques incluent les platines isolantes en résine, les manchons de traversée et les cales d'espacement. La compatibilité avec la classe de tension (BT ≤ 1 kV, HTA de 1 à 50 kV) est un critère de sélection non négociable.

Equipements pour refroidissement et gestion thermique du transformateur

La surchauffe constitue la première cause de vieillissement accéléré d'un transformateur. Deux approches coexistent :

La ventilation forcée utilise des ventilateurs axial ou centrifuge montés sur le coffret ou directement sur le transformateur. Elle intervient dès que la dissipation thermique naturelle ne suffit plus, notamment pour les puissances élevées ou les locaux à faible renouvellement d'air. Les ventilateurs à filtre limitent l'encrassement des enroulements dans les environnements poussiéreux.
La dissipation passive repose sur les ailettes du coffret, les peintures thermiques et la ventilation naturelle par convection. Elle est adaptée aux faibles puissances et aux environnements propres. Les contrôleurs de température permettent de piloter le démarrage des ventilateurs selon un seuil défini, garantissant une régulation précise sans surchauffe ni bruit inutile. En armoire, un point de vigilance concerne l'équilibre entre étanchéité IP et capacité d'évacuation thermique : un coffret trop hermétique sans dissipation active peut conduire à des déclenchements prématurés.

Equipements pour surveillance et protections pour transformateurs réseau et à huile

La surveillance d'un transformateur de distribution ou de puissance à huile repose sur plusieurs instruments complémentaires, chacun adressant un paramètre critique différent :

La surveillance de la pression s'effectue via une soupape de surpression. Cet organe de sécurité s'ouvre automatiquement lorsque la pression interne du transformateur dépasse un seuil préréglé (tarage), évacue l'excédent de gaz ou d'huile, puis se referme. Elle constitue le dernier rempart contre une détérioration brutale de la cuve en cas de défaut interne.
La surveillance de la température utilise des thermomètres à cadran (lecture locale, pour inspection visuelle lors de rondes) et des sondes (PT100, PTC, NTC) raccordables à un système de supervision. Une sonde PTC présente typiquement une résistance de 100 à 1 000 Ω en fonctionnement normal et déclenche un relais à environ 3 kΩ. La détection précoce d'une surchauffe permet d'intervenir avant que les enroulements ne soient endommagés.
La surveillance du niveau d'huile s'effectue par un indicateur de niveau monté sur le conservateur. Cet instrument indique si l'huile se situe dans la plage admissible en fonction de la température. En cas de baisse anormale, la perte d'huile trahit une fuite ou une défaillance de la vessie de compensation. Les indicateurs peuvent être purement visuels (lecture directe) ou équipés d'un contacteur pour remontée d'alarme vers la supervision.

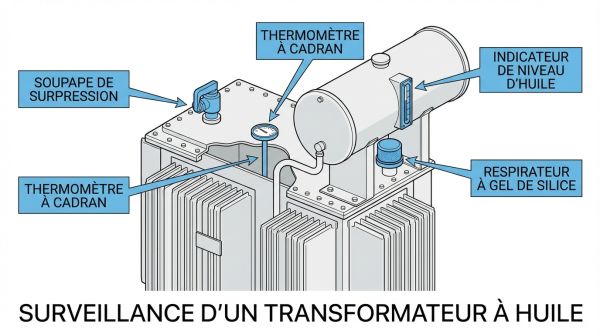

Surveillance d'un transformateur à huile

Equipements pour réduction des vibrations et du bruit

Les plateformes et accessoires de manutention facilitent le déplacement des transformateurs lourds, aussi bien en atelier qu'en intervention sur poste aérien. Les équipements de levage (élingues, palonniers) doivent être dimensionnés selon la masse du transformateur, qui peut dépasser plusieurs tonnes pour les puissances élevées. La sécurité opérateur est prioritaire lors des interventions en hauteur (tirage de câble, remplacement de pièces sur poteau).
Les amortisseurs et systèmes anti-vibrations concernent notamment les transformateurs sur roues ou sur galets (mobilité industrielle). Des plots anti-vibratoires en élastomère, insérés entre le châssis du transformateur et sa structure de support, limitent la transmission des vibrations aux structures voisines. Ils sont sélectionnés selon la charge à amortir et la fréquence dominante des vibrations (généralement 50 Hz pour un transformateur 50 Hz).
Les plaques anti-bruit (panneaux absorbants ou réfléchissants) réduisent le rayonnement acoustique du transformateur, particulièrement sensible en environnement résidentiel ou en salle technique. L'atténuation acoustique varie selon l'épaisseur et la nature des matériaux (laine de roche, panneaux sandwich). Un encoffrement correctement dimensionné combine isolation acoustique et ventilation maîtrisée pour ne pas créer de point chaud.

Equipements pour maintenance des transformateurs à huile

La maintenance d'un transformateur à huile distingue clairement deux niveaux de besoins : les pièces et consommables d'entretien courant, et les équipements de traitement pour les opérations lourdes.

Pièces et consommables :

Gel de silice / reniflard dessiccant : installé sur le reniflard du conservateur, il assèche l'air entrant lors des cycles de respiration (dilatation/rétraction de l'huile selon la température). Lorsque la silice est saturée (changement de couleur de bleu vers rose selon les indicateurs), elle doit être remplacée ou régénérée pour maintenir ses propriétés dessiccantes.
Indicateurs de circulation et de niveau d'huile, thermomètres à cadran : lecture locale de l'état du transformateur lors des rondes de maintenance.
Vannes (vidange, condamnation, papillon) : permettent l'isolation de circuits et la vidange contrôlée de l'huile lors des interventions.
Traversées et porcelaines de borne : isolants HTA ou BT assurant le passage étanche des conducteurs à travers la cuve.
Joints (plats, toriques, rondelles, brides) : étanchéité des assemblages. Le choix du matériau (nitrile, EPDM, Viton) dépend de la température d'huile et de la compatibilité chimique.
Outillage de découpe de joints : facilite la réalisation de joints sur mesure en intervention.
Huile diélectrique : recomplètement ou remplacement lors des opérations de maintenance.

Équipements de traitement et de diagnostic :

Analyse d'huile de transformateur : prélèvement d'un échantillon et envoi en laboratoire pour mesurer viscosité, teneur en eau, oxydation, nombre de particules et usure interne. L'analyse d'huile est une démarche de maintenance conditionnelle : elle détecte des dérives avant qu'elles ne se transforment en panne.
Groupes de filtration/purification : unités de traitement sous vide associant déshydratation, dégazage et filtration fine de l'huile. Ils se raccordent au transformateur via des vannes dédiées et permettent de régénérer l'huile sans démontage complet.
Pompes à huile et échangeurs huile-eau / aéroréfrigérants : circulation et refroidissement de l'huile lors des opérations de maintenance ou en fonctionnement continu sur les transformateurs de forte puissance.
Réservoirs souples et bacs de rétention : stockage temporaire de l'huile lors des vidanges ou recharges. Un réservoir souple de 40 m³ pèse environ 200 kg à vide, contre 3 000 kg pour une citerne métallique équivalente, ce qui facilite la logistique sur site.

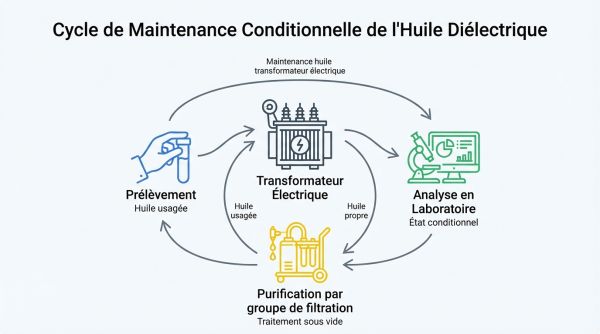

Maintenance huile transformateur électrique

Quelles applications couvrent les équipements pour transformateurs ?

Intégration en armoire ou tableau industriel

L'intégration en armoire concentre les problématiques de montage (rail DIN, fixation), de protection mécanique (coffret IP65/IP66), de gestion thermique (ventilateurs à filtre, dissipation par ailettes) et de raccordement BT (bornes, passe-câbles). Pour un transformateur torique, les supports dédiés et les disques néoprène assurent un maintien mécanique stable et une isolation vibratoire efficace.

Réseau aérien et interventions en hauteur

Sur un réseau aérien HTA/BT, les accessoires spécifiques aux postes sur poteau combinent protection mécanique (manchons BT, manchons avifaune, broche TST), protection électrique (parafoudre, éclateur, borne HTA résine) et surveillance active (soupape de surpression, indicateur de niveau). Les interventions en hauteur imposent une attention particulière à la sécurité opérateur : outillage adapté, procédures de consignation et équipements de protection individuelle certifiés pour le travail en hauteur.

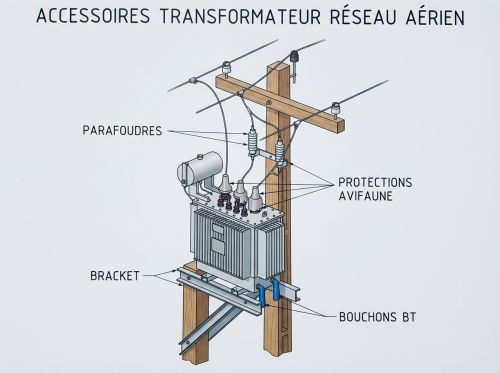

Accessoires transformateur réseau aérien

Transformateur sur roues ou galets : vibrations et bruit

Les transformateurs mobiles (industrie, chantier, énergie de secours) subissent des vibrations induites par leurs déplacements et par leur propre fonctionnement magnétique. Des amortisseurs en élastomère et des systèmes de suspension sur plots isolent ces vibrations de la structure porteuse. Les plaques anti-bruit réduisent la signature acoustique, notamment pour respecter les exigences réglementaires sur les nuisances sonores en milieu de travail.

Maintenance des transformateurs à huile

La maintenance d'un transformateur à huile suit un cycle qui combine entretien courant (inspection des joints, contrôle du niveau d'huile et de la silice du reniflard, serrage des connectiques) et opérations planifiées (analyse d'huile, remplacement de la vessie du conservateur, traitement de l'huile par groupe de filtration). Une analyse d'huile anormale (teneur en eau élevée, oxydation, particules d'usure) déclenche une investigation approfondie et, si nécessaire, une purification par groupe sous vide.

Comment choisir son équipement pour transformateurs ?

Le choix d'un équipement pour transformateur repose sur six critères principaux :

Compatibilité avec le type de transformateur : Un accessoire conçu pour transformateur à huile (joint torique en Viton, vanne de vidange, indicateur de niveau huile) ne s'applique pas à un transformateur sec. Vérifiez systématiquement la plage de puissance et la tension nominale de l'équipement.
Indice IP et matériaux du coffret : L'indice IP conditionne la résistance à l'environnement. Un IP65 suffit en intérieur industriel propre ; un IP66 ou IP68 s'impose en extérieur, en zone de lavage ou en environnement inondable. Les matériaux (aluminium, polycarbonate, inox) se choisissent selon la corrosivité ambiante.
Gestion thermique : Calculez les pertes thermiques du transformateur (pertes fer + pertes cuivre) et vérifiez que le système de dissipation (passif ou forcé) les évacue sans dépasser la température admissible des composants. Pour les transformateurs à huile de forte puissance, des échangeurs huile-eau ou des aéroréfrigérants complètent le refroidissement naturel.
Instrumentation et niveau de surveillance : indication locale (thermomètre à cadran, voyant de niveau) versus mesure transmissible (sonde PT100, transmetteur 4–20 mA, sortie TOR). Le deuxième niveau permet une intégration à un système SCADA ou une télésurveillance à distance, ce qui réduit le délai de détection des anomalies.
Connectique et accessoires inclus : Vérifiez les sections de conducteurs acceptées par les bornes, la compatibilité avec les câbles HTA (traversées, porcelaines), et si les passe-câbles/manchons sont fournis avec le coffret ou en option.
Dimensions et encombrement : Les cotes d'encombrement du transformateur et les dégagements nécessaires (ventilation, accès maintenance) déterminent le format du coffret et le type de montage. Un transformateur sur roues impose de vérifier la compatibilité des amortisseurs avec la charge et les dimensions du châssis.

Famille d'équipement	Transfo sec	Transfo à huile	Armoire	Réseau aérien	Point de vigilance
Montage / coffret IP	✓	✓	✓	—	IP min selon environnement
Isolation thermique/électrique	✓	✓	✓	—	Classe de tension
Ventilation / refroidissement	✓	✓	✓	—	Bilan thermique préalable
Raccordement BT	✓	✓	✓	✓	Section câbles, bornes vibration
Surveillance / protection réseau	—	✓	—	✓	Tarage soupape, type capteur
Anti-vibrations / bruit	✓	✓	✓	✓	Charge et fréquence vibration
Maintenance huile	—	✓	—	✓	Compatibilité huile, joints
