Table de découpe à plat
19 produits trouvés
Table de découpe numérique Vulcan FC 500VC - Automatisée, haute précision et polyvalence
La croissante demande pour des pièces découpées avec précision entraîne la nécessité d'étudier toutes les plus - values qu'une table de découpe nous offre. Elles sont capables de vous ...
Table de découpe à plat fc100 avec fonction rainage
La table de découpe à plat FC100 est un modèle à plat compact pour les petites et moyennes séries, offrant à la fois le rainage et la découpe. Ce qui va permettre de produire des créations ...
Traceur de découpe à plat grand format - Mimaki CF22-1225
Table de découpe - Mimaki CF22 - 1225Traceur de découpe à plat grand format - Plus simple, plus précis. Le Mimaki CF22 - 1225 est un traceur de découpe à plat basé sur la coopération avec ...
Table de découpe numérique PFI BLADE B3+
La Table de découpe numérique DUPLO permet la coupe, la coupe mi - chair et le rainage de différents supports (papiers, papiers pelliculés, planches adhésives et supports synthétiques). ...
Table de découpe à plat numérique fc700vc
Table de découpe Vulcan FC - 700VC parfaite pour les moyennes productions. Découpez rapidement et facilement des étiquettes ou des autocollants de n'importe quelle forme ? Aucun problème ! Le ...
Table de découpe à plat - Platinum Q-CUT - Précision exceptionnelle et polyvalence de découpe sans limite
Une table à découper qui en vaut le détour - La Platinum Q - CUT est un choix d'équipement de qualité pour une excellente précision et une polyvalence de découpe sans limite. - Hautement ...
Table de découpe à plat compacte Secabo FC50 - Pour vinyles, papiers, cartes, cartons et plastiques souples à semi-rigides
La table de découpe à plat Secabo FC50 est un modèle à plat compact pour les petites et moyennes séries, offrant à la fois le rainage et la découpe. - Ce qui va permettre de produire des ...
Table de découpe à plat Summa F1832 - pour feuilles, supports rigides épais et matériaux en rouleaux, avec OPOS CAM et 8 zones d'aspiration
La table de découpe à plat Summa F1832 est une nouvelle génération de table de découpe à plat qui permet de découper des feuilles, des supports rigides épais ainsi que des matériaux en ...
Table de découpe à plat GRAPHTEC FCX 2000-60VC - format de découpe maximum 61 x 92 cm - aspiration et outils multiples
La table de découpe à plat GRAPHTEC FCX 2000 - 60VC est destinée à la découpe de vinyles, papiers, cartes, magnets, cartons et plastiques souples à semi - rigides. Son format de découpe ...
Table de découpe à plat sans piétement - GRAPHTEC FCX4000-50-ES - Plateau électrostatique, système ARMS 6.0
La table de découpe à plat Graphtec FCX4000 - 50 - ES est un outil abordable pour la réalisation de travaux à la demande ou en petite série. La matière est maintenue par un plateau ...
Système de production numérique avec chargement/découpe/déchargement automatique - Modèle KOMBO TAV - Seeker System et Airo Panel
Caractéristiques techniques - Système intégré automatique avec chargement – découpe – déchargement - Système Seeker System pour la reconnaissance automatique des images imprimées et ...

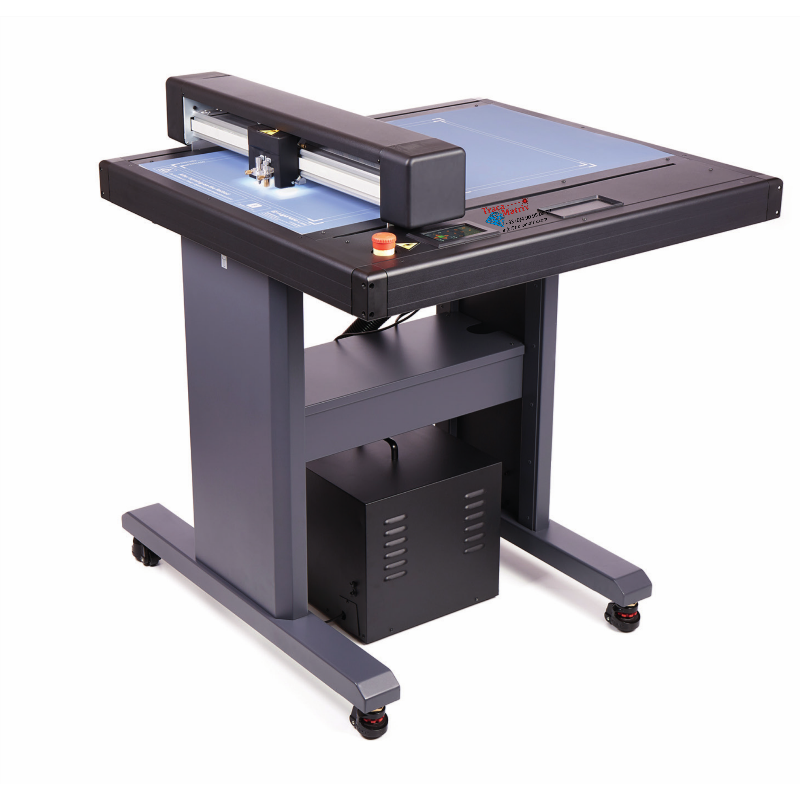

Table de découpe numérique fc500vc
La table de découpe à plat FC500 est un modèle à plat compact pour les petites et moyennes séries, offrant à la fois le rainage et la découpe. Ce qui va permettre de produire des créations ...
Traceur de découpe à plat petit format - Mimaki CFL-605RT - Table de découpe compacte et multifonction
Table de découpe - Mimaki CFL - 605RTTraceur de découpe à plat petit format - Façonnez vos idées avec cette table de découpe compacte !Le faible encombrement du CFL - 605RT de Mimaki masque ...
Table de découpe à plat pour les petites et moyennes séries - SECABO FC100
La table de découpe à plat Secabo FC100 est un modèle à plat compact pour les petites et moyennes séries, offrant à la fois le rainage et la découpe. Ce qui va permettre de produire des ...
Table de découpe à plat polyvalente - Série ZUND G
Tables de découpe - Série Zünd G - Obtenez une qualité de découpe à plat, une productivité et une polyvalence exceptionnelles pour accélérer vos applications d'affichage graphique -
Table de découpe à plat format 180 x 92 cm - GRAPHTEC FCX 2000-180VC - découpe vinyles, papiers, plastiques et plus
La table de découpe à plat GRAPHTEC FCX 2000 - 180VC est destinée à la découpe de vinyles, papiers, cartes, magnets, cartons et plastiques souples à semi - rigides. Son format de découpe max. ...
Table de découpe à plat GRAPHTEC FCX 2000-120VC - format 120 x 92 cm - découpe vinyles, papiers et plastiques souples
La table de découpe à plat GRAPHTEC FCX 2000 - 120VC est destinée à la découpe de vinyles, papiers, cartes, magnets, cartons et plastiques souples à semi - rigides. Son format de découpe max. ...
Table de découpe Vulcan SC350 - haute précision, automatisée, avec caméra CCD et logiciel SignCutPro 2
Face à une demande croissante pour des pièces découpées avec précision, il est actuellement nécessaire d'explorer toutes les nouvelles fonctionnalités que la table de découpe nous offre. ...
Traceur de découpe à plat - Mimaki CF2-1218 RC - Zone de découpe 1200x1800 mm - Outils tangentiels et alternatifs
Traceur de découpe à plat - Le traceur de découpe CF2 - 1218 RC propose un large éventail de supports en utilisant diverses têtes et lames. Les têtes peuvent être équipées : - D'un outil ...
Combien coûte une table de découpe à plat?
- Une table de découpe à plat d'atelier (format 1 600 × 1 200 mm à 2 000 × 1 600 mm, aspiration multi-zones, 1 à 2 outils) se situe entre 70 000 et 120 000 €.
- Une configuration industrielle grand format, avec multi-outils, aspiration sectorisée et opérations de fraisage, s'établit entre 120 000 et 220 000 €.
- Une ligne automatisée avec convoyeur et chargement/déchargement automatiques dépasse 220 000 €, jusqu'à 350 000 € selon le niveau d'intégration.
- une caméra de repérage représente un surcoût de 15 000 à 30 000 €,
- un changeur d'outils automatique de 20 000 à 40 000 €,
- une broche de fraisage de 15 000 à 30 000 € supplémentaires.
- Le logiciel de pilotage s'ajoute généralement entre 5 000 et 15 000 €.
Quels sont les différents types de table de découpe à plat?
- Les tables compactes sur petits formats (zones utiles de l'ordre de 500 × 700 mm à 1 000 × 700 mm) s'adressent au prototypage, à la finition d'imprimés et aux petites séries de stickers ou de cartes. Elles embarquent 1 à 2 outils et fonctionnent souvent depuis un simple poste PC.
- Les tables d'atelier sur plateau fixe (1 600 × 1 200 mm à 2 000 × 1 600 mm) constituent le segment le plus répandu pour les fabrications de prototypes d'emballage, la signalétique et l'impression textile. Le chargement reste manuel, mais l'aspiration multi-zones et les modules multi-outils couvrent la majorité des besoins de production en série courte.
- Les tables grand format (2 000 × 3 000 mm et plus, jusqu'à 3 200 × 6 600 mm selon configurations) répondent aux productions de panneaux rigides, PLV grands formats et matériaux en feuilles larges. Elles intègrent souvent une aspiration sectorisée renforcée et des options de fraisage.
- Les tables avec convoyeur automatisent l'alimentation en continu, en feuilles ou en rouleaux, et réduisent les temps non productifs de 30 à 50 % sur les séries longues. Elles s'associent fréquemment à une découpe de vinyles, de cartes et de supports flexibles en flux continu, avec lecture de repères par caméra pour recaler la coupe sur des visuels imprimés. Certaines architectures proposent une production en zones pendulaires, permettant de charger une zone pendant que l'autre est en cours de découpe.
Quelles sont les caractéristiques d'une table de découpe à plat ?
- La zone utile détermine le format maximal traitable. Elle se dimensionne sur le plus grand support courant de l'atelier, pas sur la moyenne, pour éviter les contraintes opérationnelles à court terme.
- La vitesse de déplacement de la tête varie entre 500 et 1 200 mm/s sur les tables d'atelier, et dépasse 1 500 mm/s sur les configurations industrielles. La cadence réelle dépend aussi de l'accélération, de l'outil utilisé et de l'épaisseur du matériau : une aspiration insuffisante génère des glissements qui obligent à réduire la vitesse.
- La précision et la répétabilité oscillent entre ±0,1 et ±0,5 mm sur les entrées de gamme, jusqu'à ±0,02 mm/m sur les hauts de gamme en conditions spécifiées. L'état des guidages, la rigidité du plateau et la qualité des lames influencent directement ces valeurs.
- Le système d'aspiration (vacuum) maintient le matériau pendant la découpe. Un vacuum zoné permet d'activer uniquement les secteurs couverts par la pièce, ce qui réduit les fuites et améliore la tenue sur les petits formats. La puissance de pompe va de 2 à 4 kW sur les compacts à 5 à 7,5 kW et plus sur les grands formats. Les matériaux poreux (feutres, cartons non contrecollés, non-tissés) nécessitent une aspiration plus puissante.
- Le nombre de têtes et d'outils détermine la polyvalence sans changement manuel. Un changeur d'outils automatique permet d'enchaîner découpe traversante, rainage et mi-chair dans un même job. La course Z conditionne l'épaisseur maximale traitée : de 20 mm sur les tables plateau standard à 50 mm ou davantage avec une broche de fraisage.
- La caméra de repérage (CCD) lit les repères imprimés pour recaler la trajectoire de coupe sur un visuel imprimé, fonction indispensable en finition d'impression grand format. La découpe laser reste une alternative distincte adaptée à certains matériaux spécifiques, mais elle génère des fumées de combustion et impose des contraintes d'extraction que la découpe mécanique n'entraîne pas.
- Les consommables à prévoir incluent les lames, les roues de rainage, les fraises et le tapis ou feutre de plateau. La durée de vie des lames varie selon les matériaux : les composites abrasifs (carbone, Kevlar) usent les tranchants bien plus rapidement que le vinyle ou le carton.
Quelles opérations et quels outils prévoir selon vos matériaux ?
- La découpe traversante (pleine chair) utilise un couteau oscillant électrique ou pneumatique pour les matériaux souples à semi-rigides (carton, mousse, EVA, cuir, textiles), ou un couteau tangentiel pour des panneaux plus rigides nécessitant des angles nets. L'oscillant pneumatique requiert un réseau d'air comprimé disponible à 6 à 8 bar.
- La découpe mi-chair (kiss-cut) coupe la couche supérieure d'un complexe adhésif sans entamer le support. Elle s'applique aux planches de stickers, vinyles et films adhésifs. Elle utilise une lame traînante à pression contrôlée.
- Le rainage prépare les lignes de pliage sur le carton, le polypropylène et certains plastiques, grâce à une roulette de rainage à pression réglable. Cette opération est indispensable pour la fabrication de boîtes et étuis en carton.
- La perforation et le V-cut couvrent respectivement les lignes de déchirure et les chanfreins sur panneaux alvéolaires ou mousses denses, selon l'outillage disponible.
- Le fraisage par broche motorisée (1 kW à 3 kW selon configuration) traite les matériaux durs : bois, PMMA, plastiques techniques, aluminium et laiton. Il génère des poussières qui imposent une extraction dédiée en atelier.
Quels prérequis vérifier avant l'installation d'une table de découpe à plat ?
- L'alimentation électrique doit correspondre à la puissance de la pompe vacuum. Une pompe de 5 kW et plus nécessite généralement une alimentation triphasée. Certains modèles compacts fonctionnent en monophasé, mais les configurations grand format ou industrielles requièrent presque systématiquement le triphasé.
- L'air comprimé est indispensable si la table embarque un couteau oscillant pneumatique ou un outil à actionnement pneumatique. La pression requise se situe entre 6 et 8 bar, avec un réseau sec et filtré pour éviter la contamination des têtes.
- Le système d'aspiration (vacuum) peut atteindre 7,5 kW sur les grands formats. Ces puissances imposent de vérifier la capacité électrique disponible avant commande. Une aspiration sectorisée renforcée peut également exiger un câblage dédié.
- L'extraction des poussières devient obligatoire dès que la configuration intègre une broche de fraisage. Le fraisage de bois, PMMA et composites génère des poussières fines qui nécessitent un dépoussiéreur industriel raccordé à la zone de travail.
- L'encombrement de la machine dépasse souvent ses dimensions nominales en tenant compte des dégagements de manutention et de maintenance. Prévoir au minimum 1 m de chaque côté, et 2 à 3 m côté chargement/déchargement pour le stockage tampon des feuilles ou panneaux.
Quel logiciel et quels formats de fichiers prévoir ?
- Les formats vectoriels acceptés varient selon les solutions constructeurs, mais les plus courants restent DXF, PDF, PLT/HPGL et AI. Certaines suites intègrent également EPS et SVG. Le DXF reste le standard le plus répandu en environnement industriel pour transmettre des géométries précises. Les fichiers doivent être préparés à l'échelle 1:1, en millimètres, avec des contours fermés et sans doublons de traits.
- La gestion par calques ou couleurs permet d'affecter chaque opération à un outil différent dans un même fichier : un calque pour la découpe traversante, un autre pour le rainage, un troisième pour le kiss-cut. Cette organisation évite les allers-retours entre le bureau d'étude et la machine.
- Le nesting (imbrication automatique des pièces) optimise l'utilisation de la matière première et réduit les chutes de 10 à 20 % selon la complexité des formes. Cette fonction est particulièrement utile sur les productions en série courte à références multiples.
- La caméra de repérage s'intègre au logiciel pour lire les repères imprimés et recaler la trajectoire de coupe sur l'image. Cette fonction est indispensable dans les flux impression-découpe, notamment en signalétique et en PLV, pour compenser les légers décalages liés à l'impression ou à la pose du support. Certaines solutions gèrent également la lecture par QR code ou la détection automatique des bords de page.
