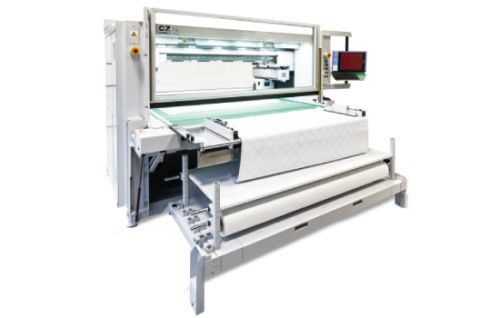

Table de découpe numérique

Le prix d'une table de découpe numérique se situe entre 70 000 et 300 000 € les options retenues. Trois paliers se distinguent sur le marché :Les facteurs qui font monter le devis incluent principalement : la taille du plateau, la puissance de la pompe d'aspiration, la présence d'une caméra CCD pour le détourage d'imprimés, le nombre d'emplacements outils, l'option convoyeur ou alimentation rouleau, et le niveau de service associé (formation, maintenance sur site, délais consommables).

Une table de découpe numérique est une machine conçue pour découper avec une grande précision différents matériaux disposés à plat, tels que le cuir, le textile, le carton, le vinyle, la mousse ou certains matériaux composites. Pilotée à partir d’un fichier informatique, elle suit automatiquement les tracés définis et peut effectuer plusieurs opérations, notamment la découpe pleine matière, la découpe mi-chair, le rainage, le marquage, la perforation ou le fraisage.

Les solutions pour la découpe à plat affichent des vitesses nominales souvent exprimées en mm/s ou en m/min, mais la cadence réelle dépend aussi de l'accélération, du type d'outil, de l'épaisseur matière et de la tenue assurée par l'aspiration. Un plateau mal maintenu oblige à réduire la vitesse pour éviter les glissements. L'état des lames joue un rôle direct sur la netteté des bords et la fréquence des réglages.

Le fonctionnement d’une table de découpe numérique repose sur le pilotage automatique d’une tête de coupe à partir d’un fichier informatique. La machine suit les tracés programmés pour découper, rainurer, marquer ou fraiser des matériaux posés à plat.

Les tables de découpe numérique couvrent des besoins très différents selon le secteur, la matière et l'opération visée. Chaque usage implique des options spécifiques qu'il faut anticiper dès le cahier des charges.

• Signalétique, communication visuelle et imprimerie : la découpe de vinyles (stickers, lettrage véhicule, signalétique magasin) et le détourage d'imprimés grand format constituent les usages les plus courants en entrée de gamme. Une caméra CCD assure la lecture des repères d'impression pour un calage précis. La découpe de panneaux PVC ou acrylique pour enseignes nécessite un outil rotatif ou oscillant adapté à ces rigidités.
• Packaging et imprimerie de finition : le prototypage de boîtes en carton ondulé et la production de petites séries d'emballages personnalisés requièrent une tête multi-outils combinant couteau oscillant et molette de rainage pour plier proprement sans déchirer les fibres. Le kiss cut (mi-chair) s'applique aux planches adhésives pour découper la couche supérieure sans toucher le support.
• Textile, cuir et EPI : la découpe de tissus, de vêtements de protection individuelle, de cuir pour la maroquinerie ou d'intérieurs automobiles exige une aspiration par zones puissante pour maintenir les matières souples sans déformation. Un outil oscillant électrique ou un couteau rotatif motorisé assure la régularité sur les formes courbes.
• Industrie, composites et matériaux techniques : la découpe de matériaux composites (carbone, Kevlar, fibre de verre) pour pièces aéronautiques ou automobiles, de mousses isolantes, de gaines de câblage ou de circuits imprimés souples (FPC) impose des tolérances serrées et une précision de répétabilité élevée. Ces applications orientent vers des tables industrielles avec entraînement par crémaillère sans jeu et une précision annoncée de ± 0,02 mm/m.

Chacun de ces secteurs oriente vers un ensemble d'options différent. La section suivante détaille comment construire son cahier des charges selon ces paramètres.

La surface utile se dimensionne sur le format courant le plus grand traité, et non sur le format moyen. Une table légèrement surdimensionnée permet de charger et décharger un côté du plateau pendant que la découpe se déroule sur l'autre, ce qui réduit les temps morts.

L'outillage disponible sur une table conditionne directement les opérations réalisables en production. Chaque outil correspond à une famille de matières et d'opérations distinctes.La combinaison optimale dépend des matières et épaisseurs à traiter : une tête multi-outils à deux emplacements simultanés couvre la plupart des besoins de finition d'imprimés, tandis qu'un changeur automatique d'outils s'impose pour les productions multi-matières en cadence.

L'aspiration par zones permet d'activer uniquement les secteurs du plateau couverts par la matière. Ce système réduit les fuites d'air sur les surfaces non occupées, ce qui maintient une dépression suffisante même sur de petites feuilles ou des découpes avec de nombreuses chutes.

Les matières poreuses (feutre, carton non contrecollé, textile non tissé) absorbent une partie du flux d'air et nécessitent une pompe plus puissante pour conserver une tenue correcte. À l'inverse, les films vinyle ou les matières plastifiées s'agripent facilement et tolèrent une puissance d'aspiration plus modeste. Sur une découpe multicouche, la pression du vacuum influe directement sur la stabilité de l'ensemble du pack. Une aspiration insuffisante se traduit par des glissements qui dégradent la précision réelle et imposent de réduire la vitesse de coupe.

L'automatisation se justifie à partir d'un certain volume de production ou lorsque les formats traités impliquent des manipulations répétitives lourdes. Les options les plus courantes sur le marché sont les suivantes :Ces options s'évaluent en fonction du ratio temps de coupe / temps de manutention observé en production. Sur une table de découpe motorisée, un convoyeur peut réduire les temps non productifs de 30 à 50 % sur les séries longues.

Le logiciel de pilotage joue un rôle direct sur la productivité et la qualité des fichiers envoyés à la machine. Les points à vérifier avant d'arrêter un modèle :

L'intégration d'une table de découpe numérique dans un atelier implique plusieurs prérequis à vérifier en amont. Une pompe d'aspiration de 5 kW et plus nécessite généralement une alimentation triphasée. Les machines équipées d'outils oscillants pneumatiques ou de brosses de nettoyage automatique exigent un compresseur d'air délivrant 6 à 8 bar avec un débit suffisant. L'encombrement réel de la machine dépasse souvent les dimensions du plateau : prévoir un dégagement d'au moins 1 mètre sur chaque côté pour les opérations de chargement, de maintenance et de sécurité opérateur.

La continuité de production dépend en grande partie de la disponibilité des consommables et du support fournisseur. Plusieurs points méritent d'être clarifiés avant la signature du contrat :
