Tuyau pharmaceutique

Le prix d'un tuyau pharmaceutique se situe gĂ©nĂ©ralement entre 50 € et 1 200 €. Un tuyau en PVC ou en silicone standard occupe la fourchette basse. Un tuyau en PTFE, en PFA ou en acier inoxydable avec raccords sanitaires se situe dans la fourchette haute. Les configurations renforcĂ©es pour le vide ou la haute pression, ainsi que les modèles certifiĂ©s USP Class VI ou conformes Ă  la PharmacopĂ©e EuropĂ©enne, entraĂ®nent des coĂ»ts supplĂ©mentaires.

Plusieurs facteurs font varier le budget final. En voici les principaux :

• Le matĂ©riau du tuyau : PVC, silicone platine, PTFE ou acier inoxydable influencent directement le prix.
• La compatibilitĂ© avec la stĂ©rilisation : les versions autoclave ou SIP sont plus coĂ»teuses que les versions CIP seules.
• La tenue en pression ou en vide : un renfort tresse fibre ou spirale inox augmente le tarif.
• La version antistatique ou certifiĂ©e ATEX, nĂ©cessaire pour le transfert pneumatique de poudres.
• Le type de raccord sanitaire retenu : collier Tri-Clamp, DIN ou SMS, avec le joint associĂ©.
• Les certificats matière exigĂ©s : certificat EN 10204 3.1, dĂ©claration FDA 21 CFR, conformitĂ© USP Class VI ou ISO 10993.

Le silicone platine justifie un surcoût par rapport au silicone standard grâce à sa compatibilité avec les cycles autoclave et SIP. Le PTFE et le PFA atteignent les prix les plus élevés en raison de leur résistance chimique aux solvants agressifs et de leur surface interne très lisse. L'acier inoxydable 316L est retenu pour les lignes sous pression et les raccordements Tri-Clamp. Le PVC reste réservé aux applications sans contrainte de stérilisation poussée. Dans tous les cas, les raccords sanitaires et les joints associés constituent un poste de coût à ne pas négliger lors du chiffrage.

Le silicone vulcanisé au platine, généralement désigné silicone platine dans les cahiers des charges, supporte les cycles de stérilisation à la vapeur entre -62 °C et +232 °C selon les gammes. Sa transparence permet l'inspection visuelle du flux. Il convient aux transferts de liquides sous faible pression, aux pompes péristaltiques et aux connexions de bioréacteurs. Face aux solvants organiques concentrés, le PTFE ou le PFA reste préférable car le silicone peut gonfler au contact de solvants à forte proportion organique. Les gammes renforcées avec tresse fibre ou fil inox supportent des pressions allant de 3,7 à 11 bar.

Le PTFE, le PFA et le FEP partagent une rĂ©sistance chimique Ă©levĂ©e face aux solvants, aux acides et aux bases concentrĂ©es.

• Le PTFE supporte jusqu'Ă  +260 °C en continu et prĂ©sente une surface interne très lisse qui limite l'adsorption des principes actifs.
• Le PFA offre les mĂŞmes performances thermiques avec une meilleure flexibilitĂ© et une transparence accrue, ce qui justifie son prix plus Ă©levĂ©.
• Le FEP est transparent et transformable par fusion, ce qui simplifie la fabrication de formes complexes pour un coĂ»t infĂ©rieur au PFA.

Le tuyau en silicone convient aux transferts de liquides, d'air et de vapeurs dans les installations de production et de conditionnement. Le silicone platine rĂ©siste aux cycles CIP avec des agents alcalins jusqu'Ă  80 °C et aux cycles autoclave Ă  121 °C. Sa transparence facilite la dĂ©tection visuelle de bulles ou d'anomalies. Pour les connexions en ligne, il se raccorde facilement avec des ferrules clamp ou des embouts DIN, sous rĂ©serve de choisir le joint adaptĂ© au fluide transportĂ©.

Le tuyau antistatique limite l'accumulation de charges Ă©lectrostatiques lors du dĂ©placement de poudres ou de particules fines. Ce risque concerne principalement les installations de transfert pneumatique oĂą les frottements entre le produit et la paroi gĂ©nèrent de l'Ă©lectricitĂ© statique. L'exigence d'une version antistatique ou conductrice dĂ©pend de l'Ă©valuation du risque du site : en zone classĂ©e ATEX, la conformitĂ© Ă  la directive 94/9/CE et Ă  la TRGS 727 peut ĂŞtre requise. La mise Ă  la terre du flexible via une spirale ou un filament conducteur reste indispensable pour assurer la dissipation des charges vers le sol.

Le tuyau en polyurĂ©thane lĂ©ger convient aux raccordements mobiles et aux Ă©quipements nĂ©cessitant des changements frĂ©quents de configuration. Son faible rayon de courbure facilite le cheminement dans des espaces contraints. Il transporte des produits peu abrasifs et reste disponible en version transparente pour l'inspection visuelle. Sa rĂ©sistance chimique reste limitĂ©e face aux solvants organiques concentrĂ©s ou aux tempĂ©ratures supĂ©rieures Ă  60 °C.

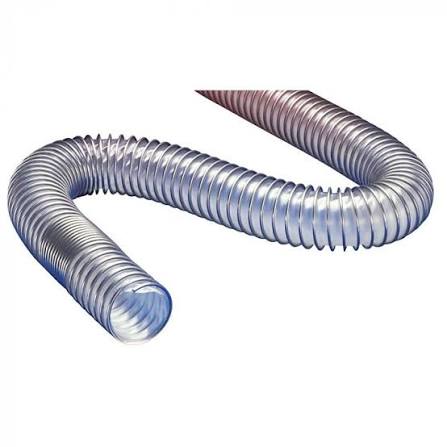

Le tuyau en polyuréthane lourd possède une paroi renforcée et convient aux transferts réguliers de poudres, de granulés, d'excipients et de matières sèches abrasives. Sa spire interne ou son armature résiste aux déformations liées à la dépression lors du transfert pneumatique. Ce renfort augmente le prix par rapport au modèle léger et permet de travailler avec des cadences plus soutenues.

Le tuyau super-lourd cible les applications à forte abrasion, comme le transport de poudres de principe actif à haute densité ou de granulés à grande vitesse en transfert pneumatique. Sa structure plus épaisse prolonge la durée de vie face aux frottements répétés.

Les tubes lisses de petit diamètre, fabriqués en polyuréthane, polyamide, polyéthylène ou élastomère thermoplastique, s'intègrent aux circuits de faible section des pompes, des doseurs et des machines automatisées. Le diamètre intérieur et le diamètre extérieur doivent correspondre aux tolérances de la pompe raccordée, notamment pour les pompes péristaltiques où la compression du tube conditionne le débit. Les versions polyuréthane ou silicone peuvent être certifiées FDA pour les applications en contact produit.

Chaque type de tuyau pharmaceutique se distingue par des paramètres mesurables qui permettent d'évaluer sa compatibilité avec le process. Le silicone platine couvre une plage de -62 °C à +232 °C et résiste aux agents de nettoyage alcalins ou acides en CIP. Le PTFE et le PFA opèrent jusqu'à +260 °C avec une surface interne pratiquement non adsorbante. L'acier inoxydable 316L supporte des pressions élevées et s'associe aux raccords sanitaires Tri-Clamp. Le PVC reste utilisable pour des transferts de gaz ou de produits peu agressifs sans contrainte de stérilisation à la vapeur.

Les conformités à exiger lors de l'achat dépendent du niveau de contact produit et de la voie d'administration du médicament fabriqué. Voici les documents les plus demandés en sourcing pharmaceutique :

• ConformitĂ© FDA 21 CFR 177.1550 pour les fluoropolymères ou FDA 21 CFR 177.2600 pour les Ă©lastomères.
• Certification USP Class VI et conformitĂ© Ă  la PharmacopĂ©e EuropĂ©enne E.P. 3.1.9.
• ConformitĂ© ISO 10993 pour les applications en contact avec des produits injectables ou biologiques.
• Certificat matière EN 10204 3.1 pour les pièces mĂ©talliques et les raccords inox.
• NumĂ©ro de lot et traçabilitĂ© fournisseur pour chaque livraison.

En environnement pharmaceutique, les raccords sanitaires conditionnent la tenue en pression, la facilité de démontage pour le nettoyage et la limitation des zones de rétention. Le raccord Tri-Clamp reste le plus utilisé : il repose sur deux ferrules en inox 316L, un joint central et un collier de serrage externe. La pression maximale admissible dépend principalement du type de collier. Un collier standard convient aux basses pressions ; un collier boulonné ou à double articulation s'impose pour les pressions plus élevées.

Plusieurs standards dimensionnels coexistent selon les origines des Ă©quipements en place :

• DIN 32676 et ISO 2852 en Europe,
• SMS 1145 en environnements agroalimentaires nordiques,
• ASME BPE pour les installations biopharma d'origine amĂ©ricaine.

Il est impératif d'aligner les ferrules, les colliers et les joints sur le même standard pour garantir l'étanchéité. Le choix du joint dépend du fluide et du mode de stérilisation : l'EPDM convient de -40 °C à +135 °C en CIP standard, le FKM monte jusqu'à +220 °C et résiste aux solvants, le PTFE ou le joint à jaquette PTFE apporte une résistance chimique étendue, et le silicone alimentaire grade pharma couvre les cycles autoclave jusqu'à 160 °C. La rugosité intérieure Ra ≤ 0,8 µm est le repère couramment retenu pour les surfaces en contact produit.

Les tuyaux pharmaceutiques assurent le transfert sécurisé des matières premières, des produits intermédiaires et des fluides entre les différentes étapes de fabrication. Leur sélection dépend de la nature du produit, de son pouvoir abrasif, de la pression, de la température et des exigences d'hygiène du process.

Pour les transferts de poudres et de matières solides :

• Le transfert pneumatique de poudres pharmaceutiques entre Ă©quipements de production.
• L'aspiration de poudres fines et de poussières de production.
• Le transport d'excipients, de granulĂ©s et de principes actifs.
• L'alimentation des mĂ©langeurs, des doseurs et des machines de compression.
• La limitation des charges Ă©lectrostatiques lors du transfert de poudres.

Pour les transferts de liquides et produits semi-liquides :

• Le remplissage et la vidange de cuves ou de conteneurs.
• Le raccordement des lignes de conditionnement.
• L'alimentation des machines de remplissage et d'encapsulation.
• Le dosage de liquides ou de produits en petites quantitĂ©s.
• La rĂ©duction des rĂ©sidus et des risques de contamination croisĂ©e.

Pour les transferts de gaz et les circuits sous vide :

• Le transfert sous vide entre plusieurs Ă©quipements.
• Le raccordement d'installations automatisĂ©es et robotisĂ©es.
• Le transport de produits abrasifs en circuit fermĂ©.
