Tuyau alimentaire

Le prix d'un tuyau alimentaire varie de 10 € à 180 € par mètre selon le matériau, le diamètre intérieur, le type de renfort et la pression de service. La documentation de conformité fournie par le fabricant de tuyau alimentaire influence également le tarif : un tuyau livré avec une déclaration de conformité, des rapports de tests de migration et une traçabilité de lot affiche un prix supérieur à un modèle sans dossier associé.

• Tuyau alimentaire rigide : le prix dĂ©pend du matĂ©riau et du diamètre. Les tuyaux rigides en PVC alimentaire atteignent jusqu'Ă  15 € par mètre selon l'Ă©paisseur et la conformitĂ© rĂ©glementaire. Ils conviennent aux installations fixes sans pression.
• Tuyau alimentaire flexible : le prix varie selon le matĂ©riau, le renfort et la pression de service. Les tuyaux flexibles en silicone ou polyurĂ©thane ou PTFE atteignent jusqu'Ă  180 € pour des longueurs de 5 mètres selon les contraintes thermiques et mĂ©caniques. Les modèles renforcĂ©s pour transfert sous pression sont proposĂ©s entre 13 € et 65 € par mètre, avec des pressions de service jusqu'Ă  20 Ă  30 bar selon le diamètre. Un renfort spiralĂ© ou une tresse polyester augmente le tarif mais conditionne la tenue en aspiration et en refoulement.

Pour le transfert de liquides alimentaires, le matĂ©riau de l'âme intĂ©rieure du tuyau conditionne directement l'absence de migration vers le produit. Les arbitrages Ă  appliquer selon le fluide transportĂ© sont les suivants :

• Liquides aqueux non gras (eau, jus, boissons) : le PVC alimentaire convient jusqu'Ă  +60 °C, avec contrĂ´le visuel facilitĂ© par la transparence.
• Liquides gras, produits laitiers ou huiles vĂ©gĂ©tales : le NBR ou le NR sont retenus pour leur compatibilitĂ© avec les matières grasses.
• Produits alcoolisĂ©s : le PTFE est privilĂ©giĂ© pour son inertie chimique sur une large plage de tempĂ©rature.
• Circuits soumis au nettoyage CIP : l'EPDM ou le silicone sont adaptĂ©s pour leur tenue aux tempĂ©ratures Ă©levĂ©es et aux dĂ©tergents courants.

Une âme intérieure lisse réduit l'accrochage des résidus et facilite le nettoyage en place entre les cycles de production.

Pour les poudres alimentaires, farines, épices ou ingrédients secs, les contraintes dominantes sont l'abrasion et la dépression lors des phases d'aspiration. Trois points déterminent le choix du tuyau alimentaire :

• Une spirale rigide intĂ©grĂ©e dans la paroi est nĂ©cessaire pour Ă©viter l'Ă©crasement sous vide et maintenir le dĂ©bit.
• Le polyurĂ©thane est retenu pour sa rĂ©sistance Ă  l'abrasion et sa paroi intĂ©rieure lisse, qui limite l'accumulation de rĂ©sidus secs.
• Un tuyau antistatique ou conducteur est Ă  envisager si le process gĂ©nère des charges Ă©lectrostatiques, notamment en zone ATEX.

Les circuits de nettoyage en place (CIP) imposent des tuyaux compatibles avec des températures élevées et des agents chimiques agressifs. Les paramètres à vérifier avant le choix du matériau sont les suivants :

• TempĂ©rature de lavage : jusqu'Ă  90 °C en usage courant, avec des pics ponctuels jusqu'Ă  120 Ă  165 °C selon les modèles EPDM ou silicone.
• CompatibilitĂ© chimique : soude caustique, acide nitrique et acide peracĂ©tique sont les agents CIP courants. Un matĂ©riau incompatible se dĂ©grade et peut gĂ©nĂ©rer des contaminations.
• Ă‚me intĂ©rieure lisse : elle limite l'accrochage des souillures et amĂ©liore l'efficacitĂ© du rinçage entre les cycles.
• Zones de rĂ©tention : un montage inadaptĂ© crĂ©e des dĂ©pĂ´ts que le CIP seul ne suffit pas Ă  Ă©liminer, imposant un dĂ©montage et un nettoyage sĂ©parĂ©.

Le tuyau alimentaire rigide s'intègre dans des installations fixes de tuyauterie alimentaire où les connexions sont permanentes. Il maintient son diamètre extérieur sous pression, accepte des raccords sertis ou bridés sans risque de déformation, et facilite l'accès pour inspection et nettoyage. Un tube rigide est préféré à un flexible lorsque le tracé est fixe, que les raccords doivent rester étanches sans surveillance et que les zones de rétention liées à une courbure excessive doivent être évitées.

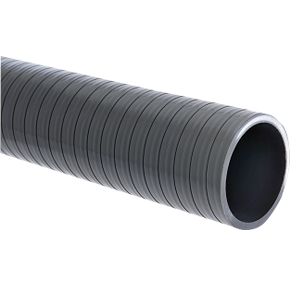

Le tuyau alimentaire semi-rigide convient aux tracés partiellement mobiles ou contraints, là où un tube rigide ne peut être posé et où un flexible complet manquerait de stabilité dimensionnelle au niveau des raccords. Il conserve sa forme tout en acceptant un rayon de courbure limité. Sa tenue mécanique réduit le risque de déformation à l'assemblage et maintient l'étanchéité dans des configurations mixtes, sans nécessiter de support permanent sur toute sa longueur.

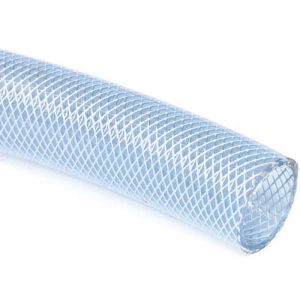

Le tuyau flexible alimentaire, aussi appelé durite alimentaire, répond aux contraintes de mobilité et de rayon de courbure réduit. Le tuyau spiralé alimentaire intègre une spire rigide dans sa paroi pour résister à la dépression et éviter l'écrasement lors des phases d'aspiration. Le tuyau renforcé alimentaire, équipé d'une tresse polyester ou d'un câble synthétique, supporte des pressions de service de 10 à 30 bar selon le diamètre et le matériau. Une âme intérieure lisse facilite le passage des fluides et le nettoyage en place. Ces flexibles conviennent aux raccordements mobiles, aux opérations de maintenance et aux installations nécessitant des déplacements réguliers.

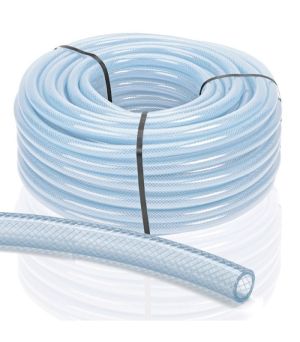

Le tube PVC alimentaire convient aux liquides aqueux non gras dans une plage de –20 °C à +60 °C. Sa structure généralement transparente permet un contrôle visuel du fluide en cours de transfert, ce qui le rend adapté aux circuits d'eau, de boissons ou de jus à pression modérée. Trois limites conditionnent le choix du PVC :

• Les tuyaux en PVC ne conviennent pas aux aliments gras ou aux huiles : le NBR ou le PTFE sont Ă  privilĂ©gier dans ce cas.
• La tenue thermique s'arrĂŞte Ă  +60 °C, ce qui exclut les circuits CIP Ă  haute tempĂ©rature.
• Les modèles conformes au règlement UE 10/2011 doivent ĂŞtre livrĂ©s avec une dĂ©claration de conformitĂ© et des rĂ©sultats de tests de migration fournis par le fabricant.

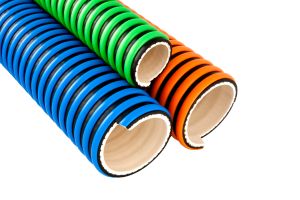

Les tuyaux en caoutchouc couvrent trois familles aux compatibilités distinctes :

• NBR et NR : adaptĂ©s aux produits laitiers, aux huiles vĂ©gĂ©tales ou animales et aux liquides gras, avec une tenue de –20 °C Ă  +90 °C.
• EPDM : retenu pour les boissons, les jus et les circuits CIP Ă  tempĂ©rature Ă©levĂ©e, jusqu'Ă  90 °C en service continu et jusqu'Ă  164 °C pour les applications vapeur selon les modèles.

Ces matériaux résistent aux variations thermiques répétées des cycles de nettoyage, ce qui les rend adaptés aux installations agroalimentaires avec CIP fréquents.

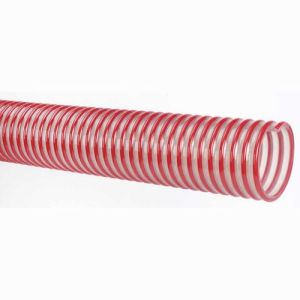

Le tuyau en polyuréthane alimentaire est retenu pour les applications abrasives et les poudres alimentaires soumises à aspiration. Sa paroi intérieure lisse limite l'accumulation de résidus secs et facilite le nettoyage entre les lots. Sa résistance aux matières grasses animales et végétales est supérieure à celle du PVC, ce qui élargit son champ d'application aux circuits mixtes poudres et liquides. En cas de transport pneumatique ou de dépression importante, une version avec spirale acier intégrée est à privilégier pour éviter l'écrasement. Si le process génère des charges électrostatiques, une version antistatique ou conductrice est à spécifier.

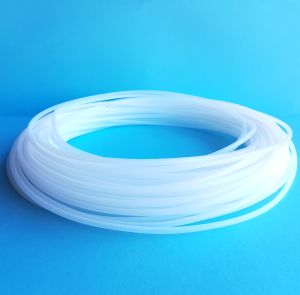

Le PTFE est retenu lorsque les contraintes chimiques ou thermiques dépassent les capacités des autres matériaux. Sa plage de service s'étend de –70 °C à +260 °C selon les constructions. Sa compatibilité avec les détergents agressifs (acide nitrique, acide peracétique, soude caustique) en fait le matériau adapté aux installations CIP à cycles intensifs et aux produits alcoolisés. Lorsque le tuyau PTFE est soumis à une pression élevée, une tresse inox est intégrée à la paroi : la pression admissible et la construction exacte sont à vérifier sur la fiche technique du fabricant.

Le tuyau alimentaire en silicone couvre une plage de service de –60 °C à +200 °C. Il est retenu pour les circuits soumis à des températures élevées, aux cycles de nettoyage à la vapeur et aux applications pharmaceutiques ou biotechnologiques. Pour ces marchés, des certifications complémentaires peuvent figurer au cahier des charges : USP Class VI, normes 3-A ou références FDA (21 CFR 177.2600). Ces exigences s'ajoutent au cadre européen et sont à vérifier selon le secteur d'activité et les marchés de destination. Le tube silicone alimentaire souple reste également utilisé pour les raccordements mobiles en alimentaire et pharmaceutique.

Six critères doivent être relevés avant de consulter un fournisseur pour cadrer le choix du tuyau alimentaire :

• Nature du produit transportĂ© : les liquides gras ou alcoolisĂ©s nĂ©cessitent des matĂ©riaux compatibles tels que NBR ou PTFE. Le PVC convient aux liquides aqueux non gras. Les poudres abrasives orientent vers le PU avec spirale.
• TempĂ©rature de service : le PVC est utilisĂ© de –20 °C Ă  +60 °C. Le NBR et le NR de –20 °C Ă  +90 °C. L'EPDM de –30 °C Ă  +90 °C, avec nettoyage vapeur possible jusqu'Ă  +164 °C. Le polyurĂ©thane de –40 °C Ă  +90 °C. Le PTFE de –70 °C Ă  +260 °C. Le silicone de –60 °C Ă  +200 °C.
• Pression / dĂ©pression : sous pression, un tuyau renforcĂ© (tresse textile ou inox selon construction) limite la dilatation ; en aspiration, une spirale est gĂ©nĂ©ralement requise pour Ă©viter l'Ă©crasement. Les valeurs doivent ĂŞtre vĂ©rifiĂ©es sur la fiche fabricant aux tempĂ©ratures rĂ©elles.
• Nettoyage et chimie CIP : prĂ©ciser la tempĂ©rature de lavage, la frĂ©quence, et les agents (soude, acide, dĂ©sinfectant) pour valider la compatibilitĂ© matière et la durĂ©e de vie.
• Raccordement et montage : le diamètre, le type de raccord, le serrage/sertissage et le rayon de courbure influencent l’étanchĂ©itĂ©, les zones de rĂ©tention et la facilitĂ© de CIP.
• ConformitĂ© eau potable et norme ACS : si le tuyau ou le flexible alimentaire norme acs est utilisĂ© pour l’eau destinĂ©e Ă  la consommation humaine, demander l’attestation ACS (et, selon marchĂ©s, les Ă©quivalents DVGW/WRAS) en plus de CE 1935/2004 et des exigences propres au matĂ©riau (ex. règlement UE 10/2011 pour les plastiques).

Un montage hygiénique vise à limiter les volumes morts, à assurer l’étanchéité sans sur-serrage et à rester démontable/inspectable selon les procédures. En pratique, le choix du raccord et de l’assemblage peut peser autant que le matériau sur la propreté du circuit et l’efficacité du CIP.

• CompatibilitĂ© tuyau/raccord : vĂ©rifier le diamètre intĂ©rieur/extĂ©rieur, la tolĂ©rance et la duretĂ© du tuyau pour Ă©viter un emmanchement trop lâche (fuite) ou trop serrĂ© (dĂ©gradation).
• Sertissage vs collier : un assemblage serti ou press-fit, dimensionnĂ© par le fournisseur, rĂ©duit le risque de desserrage et peut limiter les aspĂ©ritĂ©s internes par rapport Ă  certains colliers.
• Raccords sanitaires : privilĂ©gier des gĂ©omĂ©tries Ă  passage lisse et des transitions sans ressaut, afin de rĂ©duire les zones de rĂ©tention et faciliter le rinçage.
• Rayon de courbure : respecter le rayon minimal du flexible pour Ă©viter les plis et Ă©tranglements, sources de rĂ©tention et d’usure prĂ©maturĂ©e.
• ÉtanchĂ©itĂ© et joints : choisir des joints compatibles produit/CIP (tempĂ©rature et chimie) et Ă©viter les montages qui crĂ©ent des poches de liquide derrière le joint.
• ContrĂ´les en service : prĂ©voir des points d’inspection (Ă©tat de l’âme, craquelures, dĂ©lamination) et une traçabilitĂ© de montage cohĂ©rente avec vos exigences qualitĂ©.
