Tuyau flexible alimentaire

Un tuyau flexible alimentaire coûte entre 10 € et 100 € le mètre, selon le matériau, le diamètre intérieur, le diamètre extérieur, la pression de service et la longueur de tuyau.

• Les modèles en PVC alimentaire transparent ou en TPE alimentaire sont positionnĂ©s sur les niveaux de prix les plus bas, avec des tarifs autour de 10 € le mètre pour le transport de produits alimentaires sans contrainte Ă©levĂ©e.
• Les tuyaux destinĂ©s au transfert sous pression, au refoulement alimentaire ou Ă  l'aspiration alimentaire, intĂ©grant une spirale de renfort, une armature textile ou une armature mĂ©tallique en acier inoxydable, se situent entre 10 € et 40 € le mètre.
• Les flexibles alimentaires en silicone alimentaire, PTFE alimentaire ou polyurĂ©thane alimentaire, compatibles avec le nettoyage en place, la stĂ©rilisation et des plages de tempĂ©rature Ă©tendues, atteignent 40 € Ă  100 € le mètre, selon les certifications et la rĂ©sistance thermique.
• Deux facteurs supplĂ©mentaires font varier le coĂ»t Ă  la hausse : l'exigence de nettoyage en place (CIP/SIP) qui impose une âme rĂ©sistante aux dĂ©tergents agressifs et aux cycles thermiques rĂ©pĂ©tĂ©s, et le type d'assemblage retenu (sertissage ou press-fit plutĂ´t que colliers simples). La fourniture de documents de conformitĂ© complets, notamment une dĂ©claration de conformitĂ© avec rĂ©sultats de migration, peut Ă©galement influer sur le prix selon les fabricants.

Le tuyau en polyurĂ©thane alimentaire est utilisĂ© pour les circuits de transfert soumis Ă  l'abrasion et au transfert sous vide. Ce matĂ©riau prĂ©sente une surface interne lisse, une rĂ©sistance Ă  l'abrasion, une rĂ©sistance chimique et une flexibilitĂ© adaptĂ©e aux lignes de production. Les tuyaux en PU peuvent intĂ©grer une spirale de renfort en acier inoxydable, ĂŞtre antistatiques, sans plastifiant, inodores et conformes aux tests de migration.

Le polyuréthane convient au transport de poudres alimentaires abrasives (farine, épices, poudre de lait) et aux installations de dépression avec spirale de maintien. Sa plage de température, généralement de -40 °C à +90 °C, le rend adapté à la majorité des lignes de production agroalimentaire sans contrainte thermique extrême. Pour les applications nécessitant un nettoyage intensif à haute température ou un contact prolongé avec des détergents alcalins concentrés, le silicone ou le PTFE alimentaire offrent une meilleure tenue.

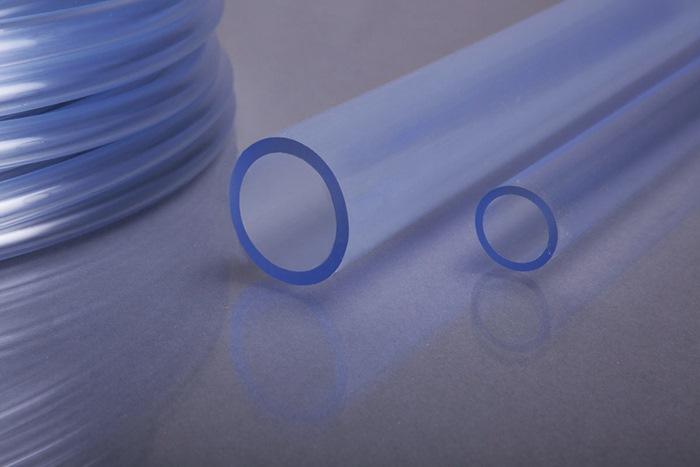

Le tuyau PVC alimentaire est utilisé pour le transport de liquides alimentaires tels que l'eau potable, les boissons, le lait, les jus. Sa paroi lisse, sa souplesse et sa compatibilité avec les raccords alimentaires standards en font un choix courant pour les installations fixes et mobiles sans contrainte thermique élevée. Les versions armées améliorent la pression maximale et la résistance à la dépression.

Le PVC alimentaire présente une limite de service autour de +60 °C et n'est pas adapté au contact prolongé avec des huiles alimentaires, des graisses alimentaires ou des boissons alcoolisées à forte concentration, en raison d'un risque de migration de plastifiants et d'une dégradation accélérée de la paroi. Pour ces fluides, le NBR ou le PTFE alimentaire constituent des alternatives plus appropriées. Les versions sans phtalates réduisent les risques organoleptiques sur les produits aqueux sensibles à l'odeur et au goût.

Le tuyau silicone alimentaire est utilisé dans les applications alimentaires nécessitant une résistance thermique étendue. Il supporte une plage de température de -60 °C à +200 °C, accepte les cycles de CIP, la stérilisation et garantit une neutralité organoleptique. Ce matériau est particulièrement adapté au remplissage à chaud, aux lignes de conditionnement exposées à des cycles thermiques répétés et aux installations soumises à de la vapeur basse pression. Les tuyaux en silicone sans renfort présentent une résistance à la pression limitée ; pour les applications sous pression supérieure à quelques bars, il est nécessaire de sélectionner un modèle avec armature textile ou spirale. La transparence de certaines versions facilite le contrôle visuel du produit en circulation.

• L'EPDM alimentaire convient aux liquides aqueux, aux boissons alcoolisĂ©es jusqu'Ă  40 % vol., aux jus acides et aux nettoyages Ă  l'eau chaude. Sa plage de service atteint gĂ©nĂ©ralement -35 °C Ă  +95 °C, avec une tolĂ©rance en pointe Ă  la vapeur jusqu'Ă  130 °C en cycles courts. Il prĂ©sente une bonne rĂ©sistance aux UV, Ă  l'ozone et aux dĂ©tergents courants. En revanche, l'EPDM alimentaire n'est pas recommandĂ© pour les produits gras : dans ce cas, le NBR ou le PTFE prennent le relais.
• Le NBR alimentaire (caoutchouc nitrile) offre une rĂ©sistance aux huiles et aux graisses que n'ont pas le PVC ni l'EPDM. Sa plage de service se situe entre -20 °C et +100 °C. Il convient aux transferts de produits laitiers gras, de mayonnaise, d'huiles vĂ©gĂ©tales et de graisses animales. Son usage reste limitĂ© aux fluides non alcalins concentrĂ©s.
• Le PTFE alimentaire prĂ©sente la plus grande inertie chimique parmi les matĂ©riaux de la gamme, avec une plage de service de -60 °C Ă  +260 °C. Il rĂ©siste aux dĂ©tergents les plus agressifs, aux acides concentrĂ©s et aux bases fortes utilisĂ©s en nettoyage CIP/SIP. Sa surface très lisse limite la rĂ©tention de produit. Son coĂ»t plus Ă©levĂ© et sa rigiditĂ© relative le rĂ©servent aux applications oĂą aucun autre matĂ©riau ne satisfait les exigences de rĂ©sistance chimique ou thermique. Le TPE alimentaire et le caoutchouc alimentaire complètent la gamme pour des usages courants Ă  contraintes modĂ©rĂ©es.

Le fluide transféré constitue le premier critère de sélection. Un liquide aqueux neutre tolère un large éventail de matériaux (PVC, EPDM, silicone), tandis qu'un produit gras (huile végétale, graisse animale, mayonnaise) impose le NBR ou le PTFE alimentaire. Les boissons alcoolisées au-delà de 20 % vol. sont généralement incompatibles avec le PVC et certains EPDM non homologués pour cet usage. Les poudres abrasives (farine, sucre, céréales, additifs) orientent vers le polyuréthane antistatique avec spirale de renfort pour maintenir la section en dépression.

La température de service et la température de nettoyage sont deux paramètres distincts à spécifier simultanément. Un tuyau dimensionné pour un transfert à 20 °C peut se dégrader si le circuit est nettoyé à 90 °C avec des détergents alcalins. Le silicone alimentaire (jusqu'à +200 °C) et le PTFE (jusqu'à +260 °C) supportent les cycles CIP/SIP les plus exigeants. L'EPDM tolère des pointes vapeur jusqu'à 130 °C sur cycles courts. Le PVC ne dépasse pas +60 °C et n'est pas recommandé pour les nettoyages à l'eau chaude.

La pression de service et la résistance à la dépression dépendent directement de la structure du tuyau. Un tuyau lisse sans renfort convient aux applications gravitaires ou à faible pression. L'aspiration pneumatique et le transfert sous vide requièrent une spirale métallique ou plastique pour maintenir la section interne. Le refoulement sous pression jusqu'à 30 bar nécessite une armature tressée en textile ou en acier inoxydable. Le rayon de courbure minimal doit être respecté lors de l'installation pour ne pas compromettre la tenue mécanique du renfort ni réduire le débit.

• Plage de tempĂ©rature : la plage de fonctionnement varie de -40 °C Ă  +90 °C pour les tuyaux en polyurĂ©thane, avec des pointes possibles jusqu’à +125 °C, de -15 °C Ă  +60 °C pour le PVC alimentaire et de -60 °C Ă  +200 °C pour le silicone alimentaire.
• Pression de service : les tuyaux pour liquides alimentaires supportent une pression de service pouvant atteindre 30 bar selon la structure et le renfort intĂ©grĂ©.
• Pression d’éclatement : la pression d’éclatement atteint jusqu’à 90 bar sur les tuyaux alimentaires tressĂ©s ou renforcĂ©s.
• RĂ©sistance au vide : les tuyaux Ă©quipĂ©s d’une spirale mĂ©tallique ou plastique conservent leur section interne lors d’une utilisation en aspiration ou en transport pneumatique.
• Structure du tuyau : la structure peut ĂŞtre lisse, tressĂ©e ou spiralĂ©e, avec des renforts en textile ou en acier inoxydable selon l’usage en refoulement ou en aspiration.
• Épaisseur de paroi : l’épaisseur de paroi varie d’environ 0,5 mm Ă  5 mm selon le diamètre nominal et la catĂ©gorie de tuyau.
• Diamètre intĂ©rieur : les diamètres intĂ©rieurs disponibles s’étendent de 2 mm Ă  plus de 100 mm selon les modèles et les applications.
• Rayon de courbure : le rayon de courbure dĂ©pend du matĂ©riau et du diamètre, avec des valeurs adaptĂ©es aux installations comportant des changements de direction.
• Surface intĂ©rieure : la surface intĂ©rieure est lisse afin de limiter la rĂ©tention de produit et de faciliter les opĂ©rations de nettoyage.
• PropriĂ©tĂ©s antistatiques : les tuyaux antistatiques prĂ©sentent une rĂ©sistance de surface infĂ©rieure Ă  10â�ą ohms, adaptĂ©e au transport de poudres alimentaires.
• CompatibilitĂ© rĂ©glementaire : les tuyaux sont conformes aux règlements CE 1935/2004, UE 10/2011 et aux exigences FDA 21 CFR pour le contact alimentaire.

La déclaration de conformité (DoC) constitue le document de base à exiger lors de l'achat d'un tuyau flexible alimentaire. Elle précise les référentiels applicables selon la nature du matériau : le règlement CE 1935/2004 encadre tous les matériaux au contact des aliments ; le règlement UE 10/2011 s'applique spécifiquement aux matériaux plastiques et impose des tests de migration réalisés en laboratoire indépendant avec simulants alimentaires ; le règlement CE 2023/2006 porte sur les bonnes pratiques de fabrication. Pour les marchés export, la conformité FDA 21 CFR doit être attestée séparément, car elle ne couvre pas les exigences européennes.

La DoC doit indiquer les conditions d'emploi couvertes par les essais : température maximale de service, nature des fluides testés (simulants aqueux, acides, gras), températures de nettoyage admissibles, et compatibilité CIP/SIP si le fabricant la revendique. Un document sans restriction d'usage précisée ne garantit pas la conformité dans toutes les conditions d'emploi. La traçabilité de lot permet de relier chaque livraison à son dossier de conformité. Lors de la validation fournisseur, il est utile de vérifier que la DoC couvre bien le matériau de l'âme en contact avec le fluide et non uniquement le revêtement extérieur.

Le tuyau alimentaire souple est utilisé pour le transfert de liquides dans les installations de production et de conditionnement, en complément ou en remplacement d'un tuyau rigide lorsque la configuration impose des connexions mobiles ou démontables. Il permet l'acheminement de lait, jus, boissons, huiles ou produits liquides sucrés. Les tuyaux sont intégrés entre cuves, pompes et machines de remplissage.

Le choix du matériau dépend directement du fluide : le transfert d'huiles et de produits gras oriente vers le NBR ou le PTFE alimentaire, le remplissage à chaud vers le silicone, et les connexions mobiles fréquemment démontées vers un assemblage de type Clamp pour faciliter le nettoyage entre chaque changement de produit.

Le tuyau alimentaire flexible est employé pour l'aspiration et le convoyage de produits secs. Il est utilisé pour le transport de farine, sucre, céréales, granulés ou additifs alimentaires. Les tuyaux renforcés par spirale sont adaptés aux usages en dépression. Les versions antistatiques sont utilisées dans les installations de transport pneumatique.

Pour ce type d'application, le polyuréthane alimentaire avec spirale en acier inoxydable constitue le choix le plus courant : sa résistance à l'abrasion prolonge la durée de vie du tuyau face aux particules solides, sa surface interne lisse limite l'accumulation de résidus de poudre, et la version antistatique réduit les risques d'accumulation de charges électrostatiques lors du transport de farines ou d'additifs fins.

Le tuyau alimentaire est utilisé dans les circuits de nettoyage en place et les opérations de lavage industriel. En CIP, le circuit reste en place et les solutions de nettoyage (détergents alcalins, acides, désinfectants) circulent à des températures pouvant atteindre 90 °C à 130 °C selon les étapes. Le matériau doit résister à ces températures et à l'agressivité chimique des solutions : l'EPDM alimentaire convient aux nettoyages à l'eau chaude jusqu'à 95 °C et aux pointes vapeur jusqu'à 130 °C sur cycles courts ; le PTFE alimentaire et le silicone supportent des nettoyages plus agressifs ou à plus haute température.

En SIP (stérilisation en place à la vapeur), les températures atteignent 121 °C à 134 °C sous pression. Seuls les tuyaux en silicone alimentaire armé ou en PTFE sont compatibles avec ces conditions. La conception de l'assemblage est déterminante : les raccords Clamp et les sertissages limitent les zones mortes où les résidus s'accumulent et résistent au nettoyage. Un tuyau compatible CIP/SIP avec des raccords générant des zones de rétention perd une grande partie de son intérêt hygiénique.
