Mesures de voiles de boues portables
7 produits trouvés
Dans les ouvrages de traitement des eaux comme les clarificateurs secondaires, décanteurs primaires, épaississeurs, bassins de sédimentation ou lagunes, le contrôle du voile de boues est une tâche d'exploitation à part entière. Mal géré, un voile qui remonte trop haut entraîne des départs de boues en surverse, dégrade la qualité de l'effluent et perturbe l'ensemble de la filière. Pour les exploitants qui n'ont pas besoin d'une mesure en continu, ou qui souhaitent valider un capteur fixe existant, les sondes portables représentent une solution concrète, économique et polyvalente.
Vendeurs
Type d'achat
Explorer les catégories
- Ph-mètre
- Densimètres
- Compteur de particules dans les liquides
- Opacimètre
- Appareil mesure point Ă©clair
- Analyseurs de boissons
- Capteur de concentration
- Analyseur pour industrie agroalimentaire
- Mesures de redox
- Turbidimétrie
- Conductimètre
- Tensiomètre de la tension superficielle
- Résistivimètres eau
- RSSOT
- Ionomètre
- Appareil de mesure d'angle de contact

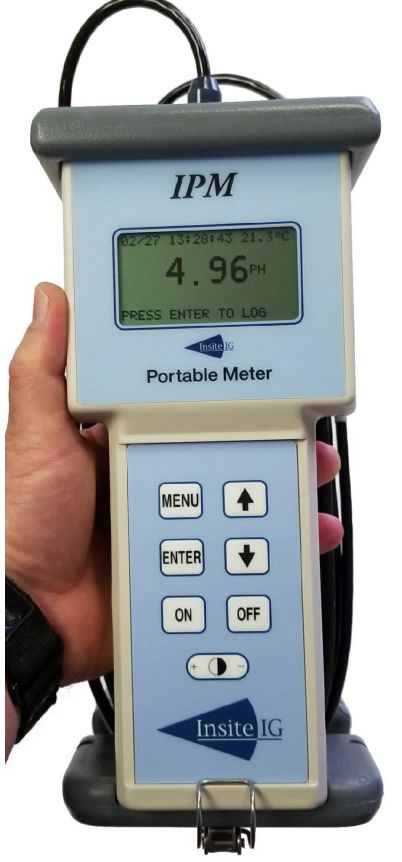

DĂ©tecteur portable de voile de boues - ref :insite ig ipm
Vendu par : COMETEC Sarl
Demander un devis
Cet analyseur développé par INSITE - IG est un MESmètre portable qui devient multi - paramètres en fonction des différents capteurs utilisables. Simple d’utilisation grâce à une ...
Système de mesure optique du voile de boues - OPTISYS SLM 2100 - Profil de sédimentation et suivi continu
Vendu par : KROHNE
Demander un devis
Système de mesure optique du voile de boues conçu pour la mesure du profil de sédimentation et le suivi continu du voile de boues. - Électronique intégrée avec 2 x 4…20 mA, ...
Contrôleur portable de matières en suspension : mes 3150
Vendu par : Equipements Scientifiques
Demander un devis
Le contrôleur portable de MES 3150 permet d'obtenir une lecture rapide et précise de la MES, du niveau de voile de boue en mg/l, via un menu intuitif grâce à un système de mesure portable. ...
Détecteur portable de niveau de boues réf dtr01
Vendu par : COMETEC Sarl
Demander un devis
Le DTR01 est un détecteur portable économique destiné à l´assainissement non collectif, mais également utilisable en station d´épuration - Détecteur pour fosses toutes eaux - Détection ...
Pah229623-pah223897 - détecteur de niveau de voile de boues / mes - mobrey
Vendu par : Automatec
Demander un devis
- Unité de contrôle : type 8200W² - Application : détection en continu d'interface eau/boues dans le traitement des eaux usées. Pour décanteurs, épaississeurs, clarificateurs, séparateur ...
Analyseur de voile de boues EchoSmart BADGER METER - technologie ultrasonique pour mesure continue en temps réel
Vendu par : Instruments & Controls
Demander un devis
L'analyseur de voile de boues EchoSmart est un appareil immergé, au niveau de l'interface, bâti sur une plate - forme numérique à l'aide d'une technologie qui nous permet d'intégrer l'analyseur ...
PAH224290-PAH224292-PAH224681 - Transmetteur de niveau de voile de boues - Mobrey - Mesure continue pour bassins de décantation et clarificateurs
Vendu par : Automatec
Demander un devis
- Unité de contrôle : type SLUDGEWATCH - Application : mesure en continu d'interface eau/boues dans le traitement des eaux usées et industrielles. Pour bassin de décantation, ou clarificateurs. ...
Ă€ quoi correspond le voile de boue ?
Le voile de boue désigne la zone d'interface entre l'eau clarifiée (surnageant) et la couche de boues décantées au fond d'un bassin. Dans un clarificateur ou un décanteur, les matières en suspension sédimentent progressivement : en haut, l'eau de plus en plus claire ; en bas, une couche de boues de plus en plus concentrée. La limite entre ces deux phases, notamment le voile, remonte ou descend selon les flux entrants, l'efficacité de la décantation et le rythme d'extraction.
Ouvrages concernés : décanteurs primaires et secondaires, clarificateurs, épaississeurs, cuves de décantation, bassins de sédimentation, lagunes.
La mesure du voile peut exprimer :
Ouvrages concernés : décanteurs primaires et secondaires, clarificateurs, épaississeurs, cuves de décantation, bassins de sédimentation, lagunes.
La mesure du voile peut exprimer :
- la distance surface de l'eau → interface (hauteur de chute),
- ou la hauteur de boue par rapport au fond (Ă©paisseur de la couche).
Quand privilégier une mesure de voile de boues portable ?
La mesure continue par capteur fixe est indiquée dès lors qu'un pilotage automatique de l'extraction est visé. Mais dans plusieurs cas de figure, le portable est la solution la plus adaptée et la plus économique :
- Petites installations (fosses, lagunes, petits décanteurs) pour lesquelles l'investissement dans un capteur en ligne n'est pas justifié.
- Contrôles ponctuels de maintenance : vérification périodique de la hauteur de boues dans le cadre d'un contrat d'entretien ou d'une astreinte.
- Validation d'un capteur fixe : sur un grand clarificateur, le portable permet de confirmer ou de recaler la mesure de l'instrumentation en ligne sans arrêt du procédé.
- Interventions multi-sites : un technicien de maintenance peut couvrir plusieurs ouvrages (bassins de sédimentation, clarificateurs industriels, décanteurs d'eaux pluviales) avec un seul appareil portable.
- Diagnostic après incident : en cas de départ de boues non expliqué, une mesure ponctuelle sur plusieurs points du bassin aide à identifier une zone de mauvaise sédimentation.
La logique est simple : si la donnée n'est pas exploitée en régulation continue, ou si la fréquence de mesure requise reste faible (hebdomadaire, mensuelle), le ponctuel suffit.
Quelles sont les technologies d'un système de mesure de voiles de boues portable ?
Trois approches sont rencontrées sur les portables actuels. Aucune n'est universellement supérieure : le bon choix dépend du bassin, de vos boues et de l'information souhaitée.
Optique IR / turbidité
La sonde optique émet un faisceau infrarouge (typiquement autour de 850–870 nm selon les modèles) et mesure son atténuation par les matières en suspension. Lorsque la sonde pénètre dans la zone de boues, la turbidité augmente brusquement : le seuil programmé déclenche l'alarme et la profondeur d'interface est lue directement.
Points forts :
Points forts :
- Possibilité de programmer deux seuils de concentration (l'un pour le voile de boues, l'autre pour les flottants/mousses en surface) — fonctionnalité utile quand votre ouvrage présente des mousses ou des matières surnageantes.
- Moins sensible aux réflexions sur parois que l'ultrason.
- Disponible en configuration portable immergeable (câble gradué, lecture directe de profondeur).
- Encrassement de la fenêtre optique : en milieu concentré en boues, la vitre peut se salir rapidement et fausser la mesure. Certains systèmes portables intègrent un rinçage ou proposent une aspersion ; en toute rigueur, il faut nettoyer la sonde avant chaque usage.
- Coût généralement plus élevé que l'équivalent ultrason : un ordre de grandeur de +40 à 45 % est parfois cité (indication variable selon les gammes et les fonctionnalités), à vérifier lors de votre consultation.
Ultrasons (sonar)
Le capteur ultrasonique fonctionne comme un sonar : un cristal piézoélectrique envoie un train d'ondes dans le liquide, qui se réfléchit sur la zone d'interface (zone plus dense). Le temps de vol aller-retour permet de calculer la position du voile.
Points forts :
Points forts :
- Pas de contact physique direct avec la boue pour certaines configurations.
- Sur les modèles portables avec câble immergeable, lecture de profondeur possible jusqu'à 10 m (selon modèles).
- Des algorithmes de traitement du signal permettent de masquer certains Ă©chos parasites (tuyaux, structures internes)
- Réflexions parasites sur les parois et structures : il est recommandé de positionner la sonde à plus de 50 cm des parois et d'éviter les zones encombrées de tuyauteries.
- Sensibilité à la température : la vitesse du son varie avec la température de l'eau. Si l'appareil ne dispose pas de compensation thermique, une variation de plusieurs degrés peut décaler la mesure apparente. À surveiller en été et en hiver.
- Moins adapté lorsque des flottants/mousses importants sont présents (ils peuvent atténuer ou perturber le signal).
Approches combinées (turbidité + hydrostatique)
Certains portables intègrent à la fois un capteur de turbidité (pour détecter l'interface) et un capteur hydrostatique (pour mesurer la pression d'immersion et en déduire la profondeur exacte de la sonde). L'intérêt est concret :
- La profondeur d'immersion est affichée en continu sur l'unité de contrôle, sans avoir à lire une graduation sur un câble.
- La répétabilité de positionnement est améliorée : on sait précisément à quelle profondeur la boue a été détectée.
- Selon les modèles, des caractéristiques comme une précision d'affichage de profondeur d'environ 1 cm, une profondeur maximale de 10 m, un arrêt automatique après 7 minutes et une autonomie de plus de 100 mesures (cycles complets) sont rapportées. Ces valeurs sont indicatives et dépendent des modèles consultés.
Comment se déroule une mesure de voile de boues avec un portable ?
Voici une procédure en 6 étapes, applicable à la majorité des portables combinés turbidité/hydrostatique ou optiques.
- Étape 1 - Préparation et positionnement : choisissez un point représentatif du bassin, loin des parois (> 50 cm), des retours de recirculation, des zones d'entrée turbulentes et des racleurs en mouvement. Assurez-vous que la sonde est propre (fenêtre optique, transducteur) avant immersion.
- Étape 2 - Mise à zéro / initialisation : avant d'immerger la sonde, effectuez la remise à zéro de l'appareil selon la procédure constructeur (souvent automatique ou par bouton). Cette étape calibre le point de référence de profondeur à la surface de l'eau.
- Étape 3 - Descente lente et progressive : descendez la sonde doucement (vitesse constante) pour éviter les turbulences artificielles qui pourraient fausser la lecture. L'unité de contrôle affiche la profondeur d'immersion en temps réel.
- Étape 4 - Détection de l'interface et alarme : dès que la sonde atteint la zone de boues, l'alarme sonore (buzzer) et/ou visuelle (LED) se déclenche. Lisez et notez la profondeur affichée : c'est la position du voile de boues.
- Étape 5 - Lecture et consignation : relevez la valeur sur l'afficheur. Certains modèles maintiennent la lecture en mémoire (fonction hold/auto-maintien) pour vous permettre de noter sans manipulation difficile. Consignez la date, l'heure, le point de mesure et la valeur dans votre registre ou journal de bord.
- Étape 6 - Nettoyage après mesure : rincez la sonde à l'eau claire après chaque utilisation. Vérifiez l'état de la fenêtre optique ou du transducteur ultrasonique. Si des dépôts sont visibles, utilisez un chiffon doux et, si nécessaire, un détergent non abrasif compatible avec le matériau de la sonde (souvent PVC ou inox).
