Compteur de particules dans les liquides

Le compteur de particules dans les liquides assure un comptage particulaire précis pour maintenir la stabilité des procédés sensibles. Ce type de compteur de particule professionnel s’appuie sur un capteur optique, mesure la granulométrie et surveille toute dérive pouvant altérer un fluide critique. Dans les industries où la pureté des liquides conditionne la performance — pharmaceutique, hydraulique ou micro-électronique — ce compteur particules liquide sert à documenter la qualité, anticiper les risques et garantir la conformité aux normes. L’équipement contribue à la continuité opérationnelle, réduit les arrêts liés à la contamination et facilite le contrôle documentaire imposé par les environnements réglementés.

👉 Applications typiques

• Contrôle d’eau ultrapure et eau désionisée
• Analyse des huiles hydrauliques et lubrifiants
• Contrôle de carburants, solvants et liquides techniques
• Vérification des solutions injectables et fluides de procédés critiques

Le compteur de particules liquide occupe une place essentielle dans les secteurs où l’analyse particule et la traçabilité sont imposées par les référentiels qualité. Les environnements pharmaceutiques appliquent les exigences USP 787, USP 788 et USP 789, tandis que les installations hydrauliques s’appuient sur la norme ISO 4406 pour qualifier la propreté des huiles. Les procédés de fabrication sensibles en électronique, chimie ou micro-technologies nécessitent un analyseur de particules pour maîtriser les contaminations responsables d’instabilités et de pertes de production.

Le compteur de particules hydraulique et les compteurs pour liquides s’adaptent à une grande variété de fluides dont la composition, la viscosité ou la sensibilité influencent la mesure. Les systèmes dédiés au traitement d’eau ultrapure reposent sur la détection nanoparticulaire, alors que les huiles et lubrifiants nécessitent une lecture conforme à la norme ISO 4406. Les solvants et liquides corrosifs exigent des capteurs spécialisés capables de résister aux environnements chimiques. Dans le transport ou la logistique, les carburants et liquides techniques doivent être contrôlés pour éviter l’usure mécanique et les dérives de propreté.

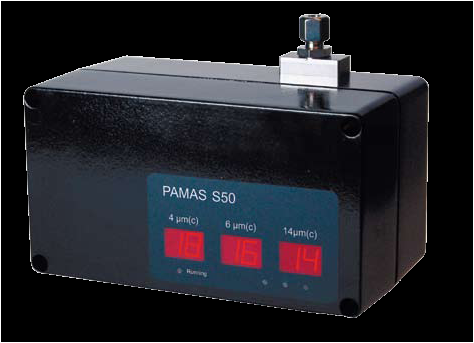

Le compteur de particules hydraulique en ligne réalise un comptage particulaire en continu sur un circuit fermé, directement intégré au process. Ce compteur de particules liquide détecte instantanément les dérives de propreté, surveille la granulométrie via ses canaux de mesure et transmet les données au système de contrôle. L’analyse repose sur un capteur optique fonctionnant en diffusion laser ou en obscurcissement de la lumière, adapté aux conditions sous pression. Les environnements hydrauliques, chimiques ou électroniques utilisent ce type de dispositif pour stabiliser les procédés et anticiper les défauts liés à la contamination. Les interfaces industrielles — interface Modbus, bus CAN, multiplexage 4-20 mA — facilitent l’intégration en ligne sur les unités de production.

👉 Fonctionnalités clés

• Analyse en continu
• Détection instantanée des dérives
• Compatibilité fluides sous pression
• Interfaces Modbus, CAN, 4–20 mA

Le compteur de particules dans les liquides en mode batch fonctionne par analyse par lots, idéale pour l’échantillonnage et les contrôles qualité périodiques. Ce compteur de particule professionnel est utilisé en R&D, auditeurs qualité et laboratoires pharmaceutiques pour caractériser la granulométrie d’un échantillon selon les limites imposées par l’analyse particule. Les mesures sont réalisées avec une seringue d’échantillonnage, une cuvette dédiée ou une pompe d’échantillonnage, garantissant un débit contrôlé. Les solutions injectables, solvants techniques et fluides à forte exigence documentaire sont évalués hors ligne avant validation du lot de production.

👉 Usages typiques

• Analyse par échantillonnage
• Contrôles R&D ou audits
• Validation pharmacopée (solutions injectables)
• Utilisation avec seringue, cuvette ou pompe d’échantillonnage

Les compteurs pour liquides utilisent divers accessoires pour stabiliser la mesure et garantir la reproductibilité. Les conditionneurs de flux assurent le flux laminaire, préviennent la formation de microbulles et protègent le capteur optique contre les perturbations hydrodynamiques. Les pompes d’échantillonnage et seringues régulent le débit et la pression, tandis que les capteurs spécialisés permettent d’analyser des solvants corrosifs, carburants ou liquides visqueux. Dans les environnements sensibles, ces éléments renforcent la performance du compteur particulaire en maintenant un environnement stable autour de la cellule de détection.

👉 Accessoires associés

• Conditionneurs de flux
• Pompes et seringues d’échantillonnage
• Capteurs spécialisés (corrosifs, UPW, carburants)
• Récipients sous pression et cuvettes techniques

La technologie de diffusion laser est largement utilisée dans un compteur de particules liquide pour mesurer la granulométrie grâce à un capteur optique sensible aux variations de lumière diffusée. Ce principe permet un comptage particulaire précis entre 1 et 100 µm, ce qui en fait une solution adaptée aux huiles, solvants et carburants. Le faisceau laser détecte chaque particule en fonction de sa taille et de sa concentration, ce qui facilite l’analyse sur des compteurs pour liquides intégrés en process ou utilisés en laboratoire. Cette approche présente toutefois des limites en zone submicronique, où la sensibilité doit être renforcée par d’autres technologies.

👉 Avantages / limites / usages

L’obscurcissement de la lumière constitue un principe robuste employé dans un compteur de particules hydraulique et dans divers compteurs de particules dans les liquides pour surveiller les fluides visqueux ou chargés. Le faisceau lumineux traverse la cellule et chaque particule provoque une baisse d’intensité analysée via des canaux de mesure. Ce mode de détection s’adapte aux lubrifiants, aux huiles techniques et aux circuits hydrauliques, mais reste sensible aux microbulles et aux variations de densité. L’équipement assure néanmoins une lecture fiable dans les environnements opérationnels exigeant un suivi continu.

👉 Points clés

• Détection par variations d’intensité
• Adapté aux fluides visqueux
• Sensibilité aux bulles et variations de densité

La technologie SPOS est utilisée dans un analyseur de particules destiné aux environnements où la résolution submicrométrique est indispensable. Ce principe mesure chaque particule individuellement, ce qui améliore le contrôle de la granulométrie et la précision de l’analyse particule. Les compteurs de particules équipés de SPOS sont adaptés au traitement d’eau ultrapure, aux solutions injectables et aux procédés électroniques sensibles. Cette technologie renforce la traçabilité et la capacité à détecter des anomalies avant qu’elles n’affectent la stabilité du process.

👉 Applications

• Haute pureté (UPW)
• Solutions injectables
• Micro-électronique

La spectrométrie volumétrique permet la détection nanoparticulaire, indispensable lorsque la maîtrise du risque dépend de particules nanométriques présentes à très faible concentration. Cette approche mesure le volume déplacé par chaque particule au sein du fluide, ce qui offre une sensibilité renforcée pour l’analyseur de particule utilisé dans l’électronique, l’eau ultrapure ou les environnements pharmaceutiques critiques. Le système nécessite un débit contrôlé, une absence de bulles et une stabilité du fluide pour garantir la fiabilité des lectures.

Le choix d’un compteur de particules liquide dépend directement de la granulométrie ciblée et des seuils exigés par les normes du secteur. Les environnements pharmaceutiques, hydrauliques ou électroniques requièrent un comptage particulaire précis sur des plages allant du nanomètre au micron. Un compteur particules hydraulique ou un système destiné à l’eau ultrapure doit offrir une bande passante granulométrique adaptée aux particules critiques et aux exigences USP ou ISO. La sélection repose également sur la technologie : diffusion laser, SPOS, obscurcissement de la lumière ou spectrométrie volumétrique, chacune couvrant une plage spécifique. Cette analyse conditionne la fiabilité de l’analyse particule et la conformité documentaire.

👉 Fluide / granulométrie / technologie recommandée

Le compteur de particules dans les liquides doit être compatible avec la nature chimique du fluide et sa viscosité, qui influence le débit, la stabilité du flux et la qualité du comptage particulaire. Les matériaux de la cellule — inox, quartz ou polymères techniques — doivent résister aux solvants, liquides corrosifs, huiles ou carburants. Un analyseur de particule destiné aux huiles épaisses nécessite une gestion spécifique des variations de densité, alors qu’un compteur dédié aux solvants exige une cellule résistante et un capteur optique protégé. L’objectif est de maintenir un flux laminaire en limitant les microbulles pour garantir une mesure stable.

👉 Éléments à contrôler

• Matériaux compatibles : inox, quartz, polymères
• Viscosité du fluide (basse, moyenne, haute)
• Gestion des microbulles
• Résistance aux solvants et liquides corrosifs

Le fonctionnement du compteur de particule professionnel dépend du débit contrôlé, de l’échantillonnage et de la stabilité du flux autour de la cellule de détection. Un compteur particulaire fiable maintient un flux laminaire pour éviter les erreurs liées aux turbulences, variations de densité ou bulles. Les installations en ligne utilisent des pompes dédiées, des cuvettes calibrées et des conditionneurs de flux pour stabiliser la mesure. Dans les analyses par lots, la pompe d’échantillonnage ou la seringue d’échantillonnage régule le volume analysé, ce qui garantit une reproductibilité conforme aux exigences réglementaires.

👉 Points de vigilance

• Gestion des bulles et variations de densité
• Pression du circuit et stabilité du flux
• Rôle des pompes, cuvettes et conditionneurs

L’intégration d’un compteur de particules dans les liquides dépend de l’environnement de mesure : laboratoire, installation en ligne ou contrôle in situ. Les circuits hydrauliques et réseaux de filtration exploitent souvent un compteur de particules hydraulique capable de fonctionner sous pression avec interfaces Modbus, bus CAN ou 4–20 mA. Les laboratoires pharmaceutiques privilégient un analyseur de particules portable ou sur paillasse pour l’analyse par lots. Les environnements ATEX zone 2 exigent des capteurs renforcés et une architecture sécurisée pour éviter les risques d’inflammation.

Le choix d’un compteur de particules liquide doit intégrer les contraintes opérationnelles du process : pression élevée, viscosité, fluides corrosifs ou volatils, vibrations et variations thermiques. Les compteurs pour liquides destinés aux environnements industriels doivent gérer des conditions instables pouvant perturber la granulométrie mesurée ou fausser l’analyse particule. La stabilité du capteur optique, la résistance mécanique du système et l’efficacité des conditionneurs de flux déterminent la fiabilité des mesures. Ces éléments garantissent la continuité de production, la prévention des défaillances et la réduction des risques de contamination.

Les normes USP 787, USP 788 et USP 789 définissent les seuils critiques que doit contrôler un compteur de particules dans les liquides destiné aux solutions injectables. Ce cadre impose une analyse particule reproductible, un échantillonnage maîtrisé et un comptage particulaire conforme aux tailles exigées par la pharmacopée. Un compteur de particule professionnel en laboratoire doit garantir des mesures traçables et stables à travers ses canaux de mesure, en limitant les erreurs liées aux bulles ou aux variations de densité. Les données issues de l’analyseur de particule servent à documenter la conformité des lots avant libération.

👉 Exigences principales

• Seuils granulométriques définis
• Échantillonnage contrôlé
• Reproductibilité et traçabilité des mesures

La norme ISO 4406 est une référence pour le suivi de propreté des huiles hydrauliques et lubrifiants via un compteur de particules hydraulique. Elle attribue un code X/Y/Z déterminé par la concentration de particules mesurée par un analyseur de particules ou un compteur particules liquide utilisant la diffusion laser, l’obscurcissement ou la technologie SPOS. Le code permet d’évaluer l’état des circuits hydrauliques, d’anticiper l’usure et d’optimiser la maintenance. Cette classification est largement utilisée dans les environnements industriels, réseaux de filtration et systèmes sous pression.

👉 ISO 4406 : structure du code

La norme ISO 21501-4 encadre la performance métrologique d’un compteur de particules liquide utilisé pour des mesures critiques. Elle impose un étalonnage précis, une reproductibilité inter-instruments et une stabilité du capteur optique sur toute la bande passante granulométrique. Les compteurs de particules conformes garantissent une cohérence de l’analyse particule entre sites, laboratoires et lignes de production. Cette norme est particulièrement utilisée dans la micro-électronique, la pharmaceutique et les environnements sous contrôle documentaire strict.

Le référentiel 21 CFR Part 11 encadre la gestion des données générées par un compteur de particules liquide dans les secteurs pharmaceutiques et biotechnologiques. Il s’applique aux systèmes équipés d’un logiciel d’acquisition assurant l’intégrité, la sécurité et l’archivage des données issues de l’analyse particule. Les compteurs pour liquides doivent intégrer un audit trail, une protection contre la modification des mesures et un système de signature électronique. Ces exigences garantissent la conformité documentaire et facilitent les audits réglementaires.

L’utilisation d’un compteur de particules hydraulique permet de limiter les défaillances en surveillant la contamination particulaire dans les circuits hydrauliques. Le comptage particulaire continu détecte les dérives avant qu’elles n’affectent les pompes, actionneurs et éléments mécaniques. Grâce à l’analyse particule, les opérateurs identifient plus tôt les sources d’usure, ajustent les filtrations et stabilisent les équipements. Un compteur de particules liquide associé à une surveillance régulière des huiles réduit les risques de panne, évite les dégradations progressives et renforce la disponibilité des machines.

👉 Bénéfices

• Prévention de l’usure interne
• Meilleure disponibilité machine
• Protection des pompes et actionneurs

Le compteur de particules dans les liquides renforce la stabilité des procédés impliquant eau ultrapure, solvants techniques ou solutions critiques. Grâce à un analyseur de particules intégrant un capteur optique, les dérives sont détectées rapidement, ce qui garantit un contrôle qualité continu et reproductible. Les secteurs pharmaceutiques, électroniques ou chimiques utilisent ces données pour maintenir la cohérence des lots, ajuster les conditions de process et réduire les variations liées à la contamination. Le compteur particules liquide devient alors un outil central pour les procédés sensibles.

👉 Atouts

• Contrôle qualité continu
• Réduction des dérives
• Reproductibilité renforcée

Un compteur de particules liquide conforme aux normes USP et ISO facilite la traçabilité documentaire sur les lignes de production. Les systèmes dotés d’un logiciel d’acquisition et d’une mémoire interne de mesures enregistrent les données critiques de l’analyse particule, assurent l’archivage et structurent l’historique des analyses. Les secteurs sous audit — pharmaceutique, biotech, salles blanches — utilisent ces informations pour démontrer la cohérence du suivi et consolider les rapports réglementaires. L’intégration avec les architectures industrielles offre un accès rapide aux alarmes et aux historiques.

👉 Éléments clés

• Archivage automatique
• Historique complet des mesures
• Alarmes et preuves pour audits

Le compteur de particule professionnel apporte des indicateurs essentiels pour la maintenance prédictive en analysant les tendances de contamination dans le temps. L’analyseur de particule identifie les premiers signes de colmatage de filtres, détecte la dégradation des huiles et oriente les interventions avant les défaillances. Sur les circuits hydrauliques, carburants ou solvants, ce suivi limite les arrêts imprévus et améliore la planification des opérations. Associé à un compteur particules hydraulique, ce pilotage permet d’optimiser les cycles de maintenance et d’allonger la durée de vie des composants.

👉 Avantages opérationnels

• Analyse des tendances
• Prévention des colmatages
• Optimisation des cycles de maintenance
