Solutions d’isolation industrielle

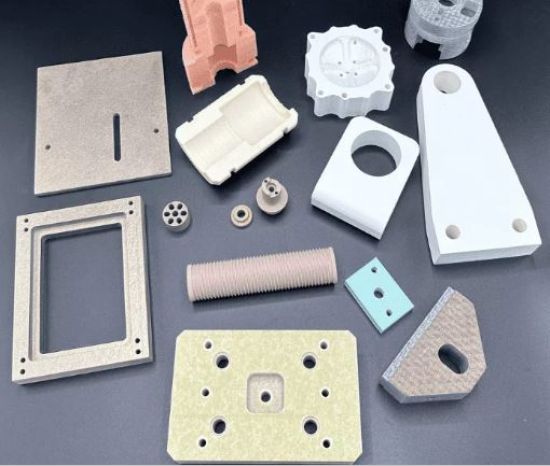

Le prix d’une solution d’isolation industrielle varie de 15 à 700 € /m² pour les isolants, de 25 à 180 € /m pour le calorifugeage industriel et de 40 à 500 € par unité pour certaines solutions vendues au panneau ou à la pièce. Ces écarts s’expliquent notamment par le matériau utilisé, les performances thermiques recherchées, l’épaisseur, les dimensions et le niveau de personnalisation.

Les solutions d’isolation industrielle sont utilisées pour limiter les pertes thermiques, maintenir les températures de process, protéger les équipements et améliorer la sécurité des installations.

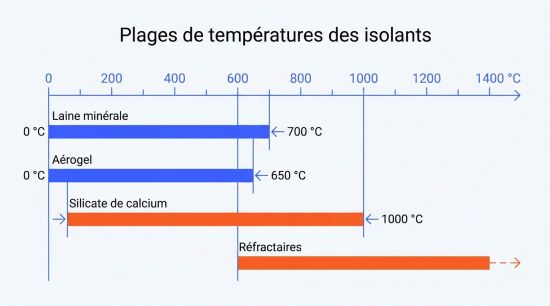

L'isolation haute température couvre des applications allant de la vapeur industrielle aux fumées de four, dans des plages pouvant atteindre 1 200 °C selon les systèmes. Le choix du matériau dépend de la température de service, de la résistance mécanique requise et des contraintes d'encombrement.

Les aérogels conviennent particulièrement aux zones où l'encombrement est limité (supports de tuyauterie, espaces confinés) ou où la réduction du poids est un critère. Leur hydrophobie élevée contribue aussi à limiter le risque de CUI sur les réseaux extérieurs.

Les principaux types d’isolants utilisés pour le froid et l’anti-condensation sont le verre cellulaire, le PIR, le XPS et les systèmes spécifiques pour applications cryogéniques. Chacun se distingue par sa structure, sa résistance à l’humidité, sa perméabilité à la vapeur d’eau et sa plage de température d’utilisation. Ces caractéristiques déterminent leur adaptation aux réseaux d’eau glacée, aux installations frigorifiques ou aux procédés à très basse température.

Le verre cellulaire est la rĂ©fĂ©rence pour les applications basse tempĂ©rature exigeantes : sa structure Ă  cellules fermĂ©es Ă  100 % le rend impermĂ©able Ă  l'eau et Ă  la vapeur, incombustible (classe A1) et rĂ©sistant Ă  la compression. Sa plage de service s'Ă©tend d'environ -268 °C Ă  +480 °C selon les gammes. Son coĂ»t est plus Ă©levĂ© que les alternatives, mais sa durabilitĂ© sur le cycle de vie le rend pertinent pour les installations longue durĂ©e en environnement humide.
Les PIR et XPS s'utilisent sur des réseaux froids moins exigeants, à condition que le système inclut une barrière vapeur correctement posée et maintenue. La continuité de la barrière aux jonctions et aux points singuliers est le premier point de contrôle.

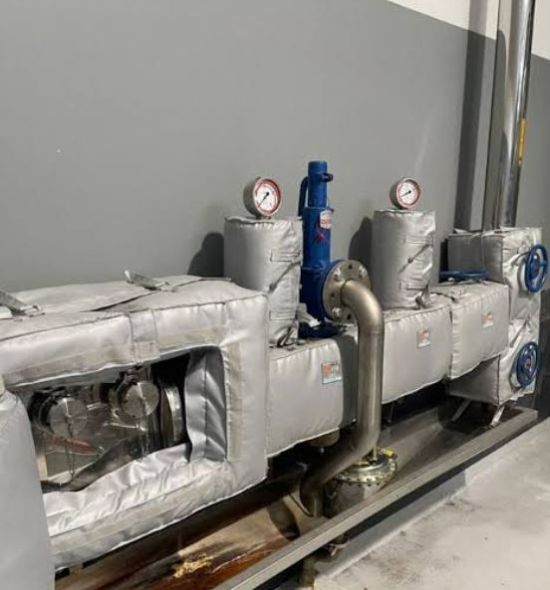

Les matelas isolants amovibles sont la rĂ©ponse adaptĂ©e aux Ă©quipements qui nĂ©cessitent un accès rĂ©gulier : vannes, brides, pompes, filtres, purgeurs, actionneurs et instrumentation. Contrairement Ă  un isolant rigide dĂ©coupĂ© et collĂ©, le matelas se retire et se repose sans outils et sans endommager l'isolation adjacente.
Ce tableau aide Ă  arbitrer entre isolation amovible et isolation permanente :

Les matelas sont fabriqués sur mesure à partir de relevés dimensionnels sur site. Leur âme isolante (laine de verre, laine de roche ou fibres réfractaires biosolubles) est protégée par une enveloppe textile technique dont la résistance à la température dépend de l'enduction : silicone jusqu'à 250 °C, tissu de verre haute température jusqu'à 650 °C, et certaines solutions atteignent 1 050 °C selon conception. Les fermetures par velcro haute température, sangles inox ou boucles permettent un démontage sans outillage.
L'isolation des points singuliers via matelas amovibles contribue également à la démarche de lutte contre la CUI : les matelas s'inspectent et se remplacent sans détruire le reste du système, ce qui facilite les contrôles périodiques des équipements critiques.

Le choix d'un matĂ©riau isolant rĂ©sulte d'une analyse croisĂ©e de plusieurs paramètres. Voici les huit critères Ă  Ă©valuer systĂ©matiquement :

• La tempĂ©rature de service (chaud ou froid) dĂ©termine la famille de matĂ©riaux admissible et exclut d'emblĂ©e certaines options.
• La conductivitĂ© thermique (λ) du matĂ©riau conditionne l'Ă©paisseur nĂ©cessaire pour atteindre la performance visĂ©e.
• Le risque de condensation et d'humiditĂ© oriente vers des matĂ©riaux Ă  faible absorption d'eau (verre cellulaire, PIR) avec barrière vapeur adaptĂ©e.
• L'exposition extĂ©rieure impose un habillage mĂ©tallique Ă©tanche et des matĂ©riaux rĂ©sistants aux intempĂ©ries.
• La rĂ©sistance chimique est Ă  vĂ©rifier pour les environnements exposĂ©s Ă  des produits agressifs (acides, solvants, contaminants chlorĂ©s).
• Les exigences feu et incombustibilitĂ© (zones ATEX, sites SEVESO, rĂ©glementation incendie) orientent vers des matĂ©riaux classĂ©s A1 (verre cellulaire, laines minĂ©rales) plutĂ´t que des mousses organiques.
• La rĂ©sistance mĂ©canique est nĂ©cessaire pour les Ă©quipements soumis Ă  des charges ou des chocs.
• L'accessibilitĂ© pour la maintenance dĂ©termine le choix entre solution permanente et solution amovible.

Ces critères se combinent : une tuyauterie vapeur en extérieur sur un site pétrochimique cumule exigences haute température, résistance chimique, incombustibilité, habillage et vigilance CUI. La matrice environnement-matériaux ci-dessous synthétise les combinaisons les plus courantes.

Le dimensionnement d'une isolation industrielle repose sur deux objectifs principaux : limiter les pertes thermiques Ă  un seuil acceptable et atteindre une tempĂ©rature de surface cible (en gĂ©nĂ©ral infĂ©rieure Ă  60 °C pour la sĂ©curitĂ© des opĂ©rateurs). La norme de rĂ©fĂ©rence pour ces calculs est la NF EN ISO 12241, qui dĂ©finit les mĂ©thodes de calcul des Ă©paisseurs pour Ă©quipements industriels.
Les données à collecter avant de lancer un calcul d'épaisseur sont les suivantes :

• TempĂ©rature du fluide ou de l'Ă©quipement en service.
• TempĂ©rature ambiante et conditions d'exposition (intĂ©rieur/extĂ©rieur, vent, humiditĂ©).
• Diamètre ou gĂ©omĂ©trie de l'Ă©quipement Ă  isoler.
• ConductivitĂ© thermique du matĂ©riau envisagĂ© en fonction de la tempĂ©rature moyenne.
• Objectif de performance : tempĂ©rature de surface cible ou perte linĂ©aire maximale admissible.
• Conditions de service : continu, cyclique, saisonnier.

Le calcul produit une épaisseur minimale. En pratique, le dimensionnement tient aussi compte de la disponibilité commerciale des épaisseurs et des contraintes mécaniques (résistance à la compression pour les équipements porteurs). Un prestataire spécialisé peut produire ces calculs et les intégrer dans un dossier de dimensionnement documenté.

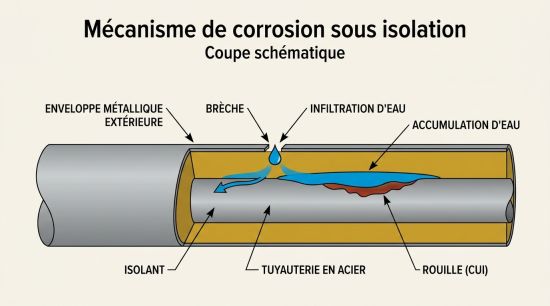

La CUI (corrosion sous isolation) est un phénomène d'oxydation externe qui se développe sur les parois métalliques sous l'isolation. Elle est difficile à détecter car elle progresse de façon invisible sous l'habillage. Sa cause principale est la présence d'eau piégée entre le métal et l'isolant, combinée à des cycles d'humidification et de séchage.
La plage de sensibilité la plus souvent citée pour les aciers carbone se situe entre -4 °C et 175 °C. Les aciers inoxydables austénitiques présentent un risque spécifique de fissuration par corrosion sous contrainte en présence de chlorures à partir d'environ 60 °C. Les équipements fonctionnant de façon cyclique sont particulièrement exposés.
Les mesures de réduction du risque CUI à intégrer dès la conception sont les suivantes :

• Choisir des isolants Ă  faible absorption d'eau et, pour les zones exposĂ©es, prĂ©fĂ©rer des matĂ©riaux hydrophobes (aĂ©rogels, verre cellulaire).
• Soigner l'Ă©tanchĂ©itĂ© de l'habillage : joints, coutures, pĂ©nĂ©trations et terminaisons constituent les principales voies d'infiltration.
• Appliquer un revĂŞtement protecteur sur le mĂ©tal avant pose de l'isolation, compatible avec la plage de tempĂ©rature de service.
• PrĂ©voir des dispositifs d'inspection : bouchons de contrĂ´le, sections de matelas amovibles sur les zones Ă  risque.
• Planifier des contrĂ´les rĂ©guliers par thermographie infrarouge, ultrasons Ă  ondes guidĂ©es ou courants de Foucault pulsĂ©s pour dĂ©tecter les zones d'isolant humide sans retirer l'ensemble du système.

Les points de contrôle prioritaires à l'inspection sont les coudes, les points bas, les terminaisons de brides, les zones proches de purgeurs ou de systèmes de traçage vapeur, et toute zone où l'habillage présente un dommage visible.

Les projets d'isolation industrielle s'inscrivent dans un cadre normatif et réglementaire qui conditionne à la fois le dimensionnement et la conformité des installations. Les références à vérifier systématiquement sont les suivantes :

• NF EN ISO 12241 : norme de calcul des Ă©paisseurs d'isolant pour Ă©quipements techniques industriels, rĂ©fĂ©rence de dimensionnement reconnue.
• TempĂ©rature de surface des Ă©quipements chauds : le Code du travail (articles R4211-3 Ă  R4211-5) fixe des exigences de prĂ©vention des brĂ»lures ; l'objectif courant est une surface infĂ©rieure Ă  60 °C en zone accessible.
• IncombustibilitĂ© et classement feu : les environnements ATEX, SEVESO ou soumis Ă  un risque incendie imposent des matĂ©riaux classĂ©s A1 ou Ă©quivalents, validĂ©s pour la zone concernĂ©e.
• Directive ATEX 2014/34/UE : pour les Ă©quipements et solutions dĂ©ployĂ©s en atmosphères explosives, les matelas et habillages doivent ĂŞtre adaptĂ©s (antistatiques, fermetures sans risque d'Ă©tincelle).
• NF DTU 45.2 : encadre la mise en Ĺ“uvre du calorifuge des circuits et appareils de -80 °C Ă  +650 °C, notamment les exigences de pose sur rĂ©seaux froids.
• NF EN 14303 : norme produit applicable aux matĂ©riaux isolants thermiques pour Ă©quipements industriels.

Les Certificats d'Économies d'Énergie (CEE) constituent le principal dispositif de financement public accessible pour les projets de calorifugeage industriel en France. Ils sont attribuables via des opĂ©rations standardisĂ©es (fiches) ou des opĂ©rations spĂ©cifiques sur dossier.

Les contraintes d'un site industriel orientent directement la sélection des matériaux et la conception du système d'isolation. Chaque secteur cumule des exigences propres :

• Énergie / centrales (vapeur, cycles combinĂ©s) : tempĂ©ratures Ă©levĂ©es sur tuyauteries et HRSG, exigence de continuitĂ© de service, contrĂ´le strict de la CUI.
• PĂ©trole, gaz et pĂ©trochimie : environnements ATEX, zones SEVESO, risque CUI sur Ă©quipements extĂ©rieurs, contraintes chimiques et corrosion accĂ©lĂ©rĂ©e en milieu cĂ´tier ou offshore.
• Pharmacie et biotechnologie : exigences hygiĂ©niques (compatibilitĂ© CIP/SIP), traçabilitĂ© des matĂ©riaux, rĂ©sistance aux produits de nettoyage agressifs.
• Agroalimentaire : hygiène de surface, rĂ©sistance aux nettoyages frĂ©quents haute pression, incombustibilitĂ© pour les zones proches des process alimentaires.
• MĂ©tallurgie et ciment : très hautes tempĂ©ratures, exposition aux poussières et Ă  des environnements abrasifs, nĂ©cessitĂ© de matĂ©riaux rĂ©fractaires.
• Offshore et naval : atmosphère saline, vibrations, contraintes de poids et d'espace, exigences feu selon SOLAS.

L'intégration de ces contraintes dans le cahier des charges dès la phase d'audit garantit que la solution retenue répond à la fois aux exigences de performance thermique et aux conditions réelles d'exploitation.
