Le bâti de forage est la structure porteuse centrale de tout équipement de forage. Qu'il s'agisse de sonder le sous-sol pour des travaux géotechniques, de capter une nappe phréatique ou d'explorer un gisement minier, le bâti conditionne directement la capacité de la machine à travailler en profondeur, en sécurité et avec précision. Aussi appelée mât de forage ou tour de forage, cette structure verticale rigide qui supporte l'ensemble des organes actifs d'une foreuse : tête de rotation, train de tiges, système de levage et mécanismes d'avance.
Vendeurs
Type d'achat
Bâti télescopique de forage DS 40 Gyro - HUSQVARNA - 965157605
6973.23€HT
Vendu par : Protoumat
Demander un devis
Le bâti télescopique DS 40 Gyro est spécialement conçu pour les petits diamètres. Sa simplicité d'utilisation et sa rapidité de montage et de démontage permettent de gagner du temps et de ...
Bâti de carotteuse en aluminium RD250 jusqu‘au Ø 250 mm - GOLZ - 02951256100
1153.5€HT
Vendu par : Protoumat
Demander un devis
Bâti de carottage SD250 pour vos besoins en chantier ! Caractéristiques essentielles : Diamètre de carottage maximal : Ø 250 mm. Colonne de guidage en aluminium pour une stabilité optimale. ...
Systèmes de forage Husqvarna DS 50 Gyro - bâti télescopique pour carottage jusqu'à 350 mm
Vendu par : HUSQVARNA FRANCE Fabriqué par : HUSQVARNA
Demander un devis
Le DS 50 Gyro est notre plus grand bâti télescopique. Il est utilisable avec la plupart des moteurs de carottage. Il est simple à utiliser, rapide à monter et à démonter, d'où une économie ...
Bâti de forage télescopique DS 50 Gyro - HUSQVARNA - 965157820
6049.63€HT
Vendu par : Protoumat
Demander un devis
Le DS 50 Gyro est notre plus grand bâti télescopique . Il est utilisable avec la plupart des moteurs de carottage. Il est simple à utiliser, rapide à monter et à démonter, d'où économie de ...
Bâti de forage DS 150 - HUSQVARNA - 966827201
634.45€HT
Vendu par : Protoumat
Demander un devis
Conçu pour les petits travaux nécessitant une mise en place rapide , cette colonne de forage permet de réaliser des carottages jusqu'à 150 mm de diamètre avec précision, sans sacrifier la ...
Bâti de forage DS 500 - HUSQVARNA - 967968601
1541.11€HT
Vendu par : Protoumat
Demander un devis
Pensé pour les chantiers techniques exigeants, le DS 500 combine une stabilité remarquable à une légèreté surprenante . Ce bâti de forage de taille moyenne remplace le DS 450, avec une ...
Bâti de forage DS 250 en aluminium - HUSQVARNA - 966827301
1075.11€HT
Vendu par : Protoumat
Demander un devis
Le DS 250 est un bâti de taille moyenne. Ce bâti léger en aluminium a un socle qui permet à la fois la fixation par chevillage ou par ventouse. Le choix idéal pour les travaux jusqu'à 250 mm ...
Moteur de forage DMS 160 A monté sur bâti - HUSQVARNA - 965157502
2006.17€HT
Vendu par : Protoumat
Demander un devis
Le DMS 160 A est un moteur de forage petit mais puissant avec bâti. Le choix idéal pour les travaux légers jusqu'à 120 mm de diamètre. Adapté pour le forage sécant et le forage près des murs ...
Quels sont les composants d'un bâti de forage ?

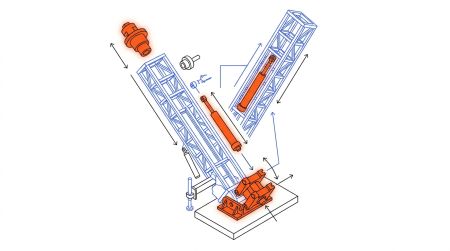

Un bâti de forage complet intègre plusieurs sous-ensembles fonctionnels dont la qualité détermine la fiabilité de l'ensemble :
- La structure porteuse : châssis tubulaire ou en treillis soudé, généralement en acier haute résistance. Sa géométrie (section carrée, rectangulaire, triangulée) est calculée pour résister à la flexion, à la torsion et à la fatigue cyclique.
- Le mécanisme d'avance : chaîne, crémaillère ou vérin hydraulique assurant la descente contrôlée et la remontée des tiges. L'avance hydraulique est aujourd'hui dominante en forage mécanisé car elle permet un réglage continu de la pression sur l'outil.
- La tête de rotation : coulissant sur les glissières du bâti, elle transmet le couple et l'avance à la tige supérieure. Sa plage de vitesse et son couple maximal doivent être adaptés au type de formation à forer.
- Les glissières et galets de guidage : assurent le déplacement sans jeu de la tête de rotation, condition essentielle pour la rectitude du trou.
- Le système de levage : treuil, câble ou vérin télescopique pour extraire les tiges, les carottes ou les outils de fond.
- Le dispositif de verrouillage et d'articulation : permettant de rabattre le bâti pour le transport ou de l'incliner pour des forages directionnels.
Quels sont les différents types de bâtis de forage ?
Bâti fixe vs bâti relevable
- Le bâti fixe est intégré de façon permanente à la foreuse et ne peut pas être rabattu. Il équipe les machines de grande capacité (foreuses de mines, foreuses pétrolières) où la stabilité prime sur la mobilité.
- Le bâti relevable (ou basculant) est articulé à sa base et peut être couché horizontalement pour le transport routier. C'est la configuration dominante sur les foreuses géotechniques, hydrogéologiques et minières légères montées sur porteur ou sur chenilles. L'angle d'inclinaison peut être ajusté pour réaliser des forages directionnels (de 60° à 90° selon les modèles).
Bâti télescopique vs bâti monobloc
- Le bâti télescopique se déploie en hauteur par translation d'un ou plusieurs éléments emboîtés, activés hydrauliquement. Il offre un compromis entre hauteur de travail et gabarit de transport, utile en zones à accès restreint (tunnels, chantiers urbains, ouvrages d'art).
- Le bâti monobloc offre une rigidité et une capacité de charge supérieures à hauteur équivalente. Il est préféré pour les forages profonds nécessitant des couples et des charges élevés.

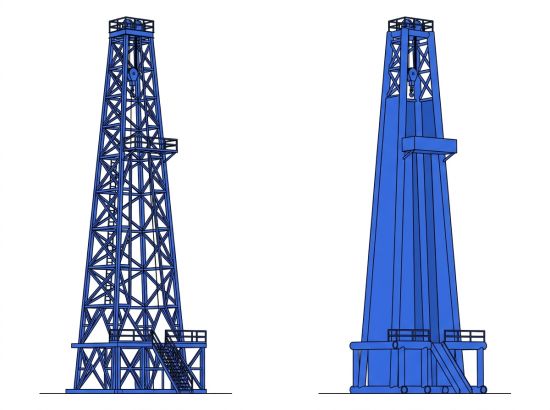

Bâti en treillis vs bâti tubulaire fermé
- La structure en treillis (lattice mast) est légère, aérée et facilement inspectable. Elle est adaptée aux foreuses de surface de moyennes capacités (forage eau, géotechnique profond).
- La structure tubulaire fermée ou en caisson est plus résistante à la torsion et mieux protégée contre les projections de boue ou de fluide de forage. Elle est préférée en environnement sévère ou en forage rotary-percussion de grande énergie.
Comment assurer la stabilité et l'ancrage du bâti de forage ?

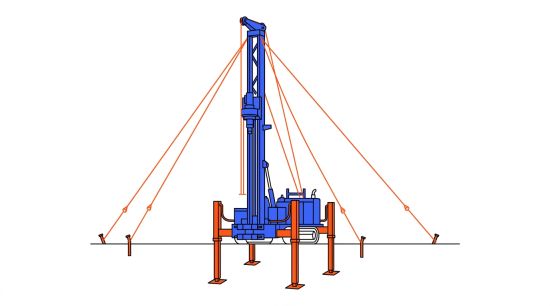

La stabilité du bâtie d forage en position de travail est une condition de sécurité non négociable. Plusieurs dispositions techniques y contribuent :
- Vérins stabilisateurs : déployés au sol avant la mise en rotation, ils nivellent et rigidifient l'ensemble porteur-bâti pour absorber les vibrations et les efforts dynamiques.
- Haubans : sur les grandes hauteurs (au-delà de 10-12 m) ou en terrain instable, des câbles de haubanage limitent le risque de basculement latéral.
- Limiteurs de charge et capteurs de surcharge : intégrés aux systèmes de levage modernes pour prévenir le dépassement de la charge admissible sur crochet.
- Verrouillages mécaniques de sécurité : bloquent le bâti en position haute pendant les opérations, indépendamment du circuit hydraulique.
Les réglementations applicables en Europe (directive Machines 2006/42/CE, normes EN 791 pour les foreuses et EN 16228 pour les équipements de forage géotechnique) imposent des essais de charge, des calculs justificatifs et des marquages CE. Une inspection périodique du bâti, contrôle des soudures, des glissières, des organes de levage et des fixations, est obligatoire et doit être documentée.
Comment assurer la durée de vie d'un bâti de forage ?
Un bâti de forage bien entretenu peut supporter plusieurs dizaines de milliers d'heures de service. Les points de surveillance prioritaires sont :
- L'usure des glissières et des galets de la tête de rotation (jeu excessif = déviation du trou, casse de tiges)
- L'état des soudures sur les noeuds de treillis ou les renforts de caisson (contrôle visuel et, sur les machines critiques, CND)
- Le graissage des articulations de basculement et des vérins de relevage
- L'état des câbles ou chaînes d'avance (allongement, rupture de fils ou de maillons)
- La conformité des organes de levage (treuil, moufle, crochet) aux exigences de la norme EN 13157
Comment choisir le bon bâti de forage pour son application ?
Application | Type de bâti recommandé | Hauteur indicative | Points d'attention |
Géotechnique léger (SPT, carottage) | Relevable, monobloc ou télescopique | 4 à 8 m | Mobilité, gabarit transport |
Forage eau (nappe profonde) | Relevable, treillis ou tubulaire | 8 à 14 m | Charge sur crochet, manipulation doubles |
Forage minier de surface | Fixe ou relevable, haute rigidité | 10 à 18 m | Couple, résistance abrasion |
Fondations spéciales (micropieux) | Relevable, directionnel | 6 à 12 m | Inclinaison, force pull-back |
Forage pétrolier / profond | Fixe, treillis haubanné | 20 à 60 m+ | Capacité triple, charge hook élevée |
Le choix final doit intégrer les contraintes de transport et d'accès au chantier (gabarit routier, capacité portante du sol, présence de réseaux aériens), les disponibilités en pièces de rechange et le niveau de service après-vente du fabricant ou distributeur.
