Foreuse de fondation

Une foreuse pour micropieux réalise des forages de faible diamètre destinés à la reprise en sous-œuvre, au renforcement de structures existantes ou aux travaux en environnement contraint. Ces machines interviennent sur des chantiers urbains, des bâtiments existants, des tunnels ou des zones avec faible hauteur disponible. Les diamètres de forage se situent généralement entre 90 et 300 mm pour des profondeurs pouvant dépasser 30 mètres selon la configuration du terrain.

Les principaux critères à comparer :

• Hauteur de travail disponible sous plafond
• Couple de rotation
• Force de poussĂ©e et de traction
• CompatibilitĂ© avec les tirants d’ancrage
• MobilitĂ© sur chantier urbain

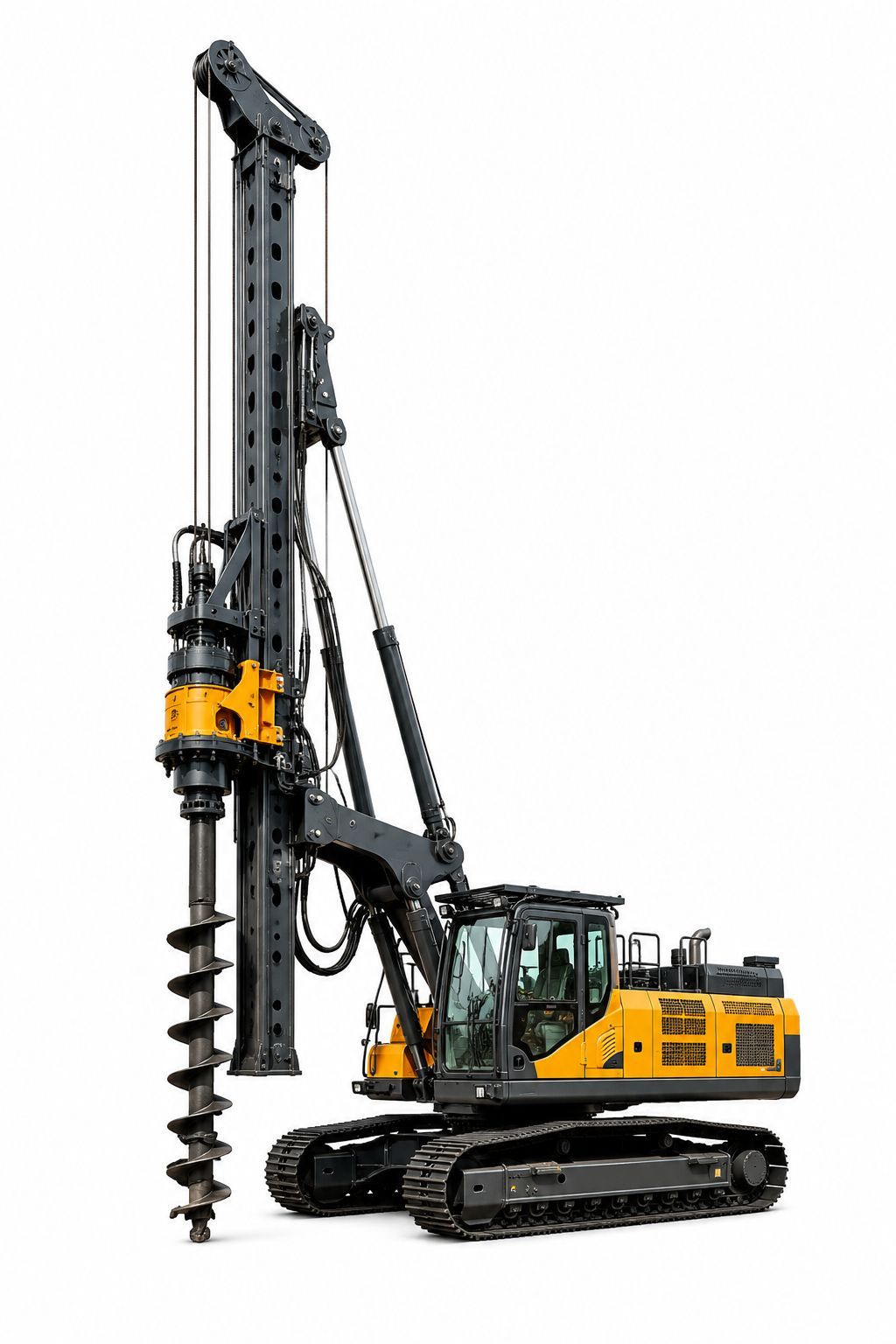

La foreuse CFA (Continuous Flight Auger) utilise une tarière creuse continue permettant de forer puis bétonner sans retirer les parois du trou. Cette technique est utilisée pour les fondations profondes dans les sols meubles ou instables.

Les profondeurs atteignent généralement 20 à 35 mètres avec des diamètres compris entre 400 et 1 200 mm. Les applications principales concernent les :

• Fondations de bâtiments
• Ouvrages industriels
• Immeubles collectifs
• Infrastructures logistiques

Le choix de la machine dépend du couple de rotation, de la capacité de levage, de la longueur du mât, du système d’injection béton et des dispositifs de contrôle de verticalité.

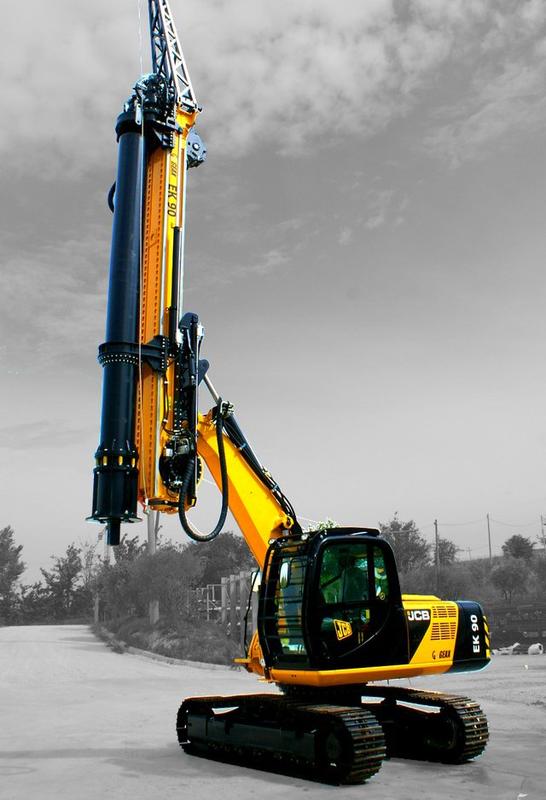

Une foreuse Kelly utilise une barre télescopique transmettant le couple de rotation à l’outil de forage. Cette configuration permet d’atteindre des profondeurs importantes et de forer dans des terrains mixtes ou rocheux. Les foreuses Kelly sont utilisées pour les pieux forés de grande profondeur sur les chantiers de ponts, viaducs, immeubles grande hauteur et ouvrages de génie civil. Les capacités standard :

• Profondeur : 30 Ă  80 mètres
• Diamètre : jusqu’à 2 500 mm
• Couple : plusieurs centaines de kNm selon les modèles

Sur les ouvrages de génie civil lourds, les foreuses Kelly permettent de réaliser des pieux de grand diamètre capables de reprendre des charges importantes sur des terrains complexes.

Les foreuses jet grouting sont utilisées pour les opérations de consolidation des sols par injection haute pression. Cette technique permet de créer des colonnes de sol cimenté destinées au renforcement des fondations, à l’étanchéité des terrains ou à la stabilisation des excavations. Les machines proposées disposent de configurations adaptées aux travaux de jetting avec rallonges treillis, fortes capacités de poussée et extraction élevée. Les foreuses jet grouting interviennent fréquemment sur les travaux de soutènement urbain, les parkings souterrains, les stations de métro ou les ouvrages nécessitant un traitement des sols avant construction.

Les foreuses d’ancrage réalisent des forages inclinés destinés au soutènement des parois, talus ou structures enterrées. Elles interviennent dans les travaux de stabilisation et les ouvrages de soutènement. Ces machines sont utilisées pour les :

• Parois berlinoises
• Parois clouĂ©es
• Stabilisation de talus
• Soutènement urbain

Dans les chantiers urbains avec excavation profonde, les foreuses d’ancrage permettent de stabiliser les parois avant la construction des infrastructures enterrées.

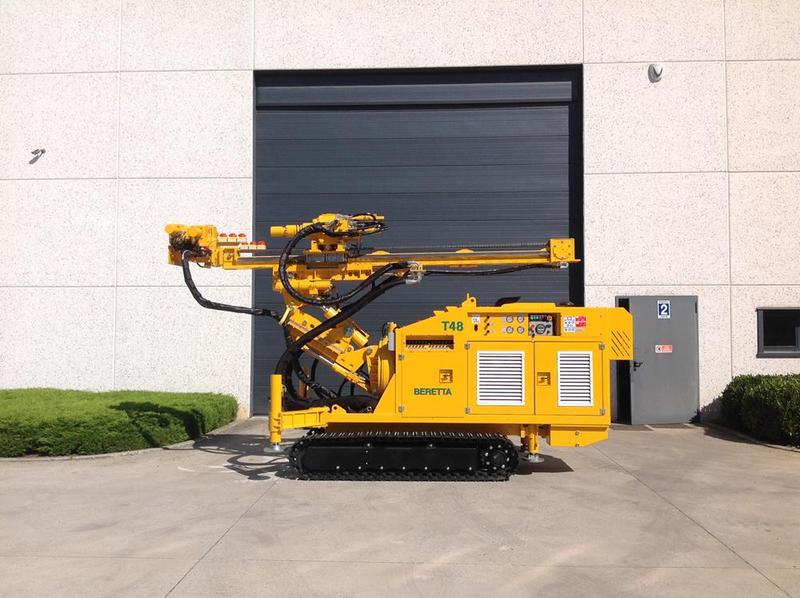

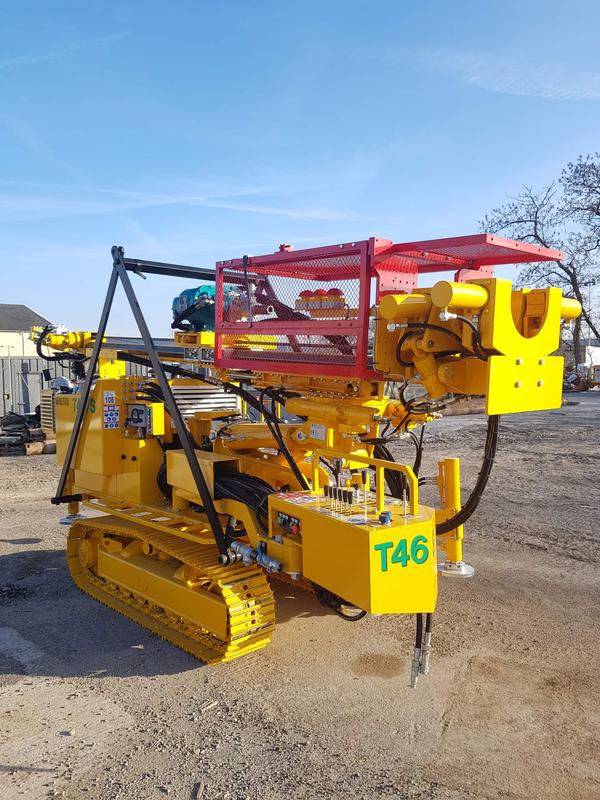

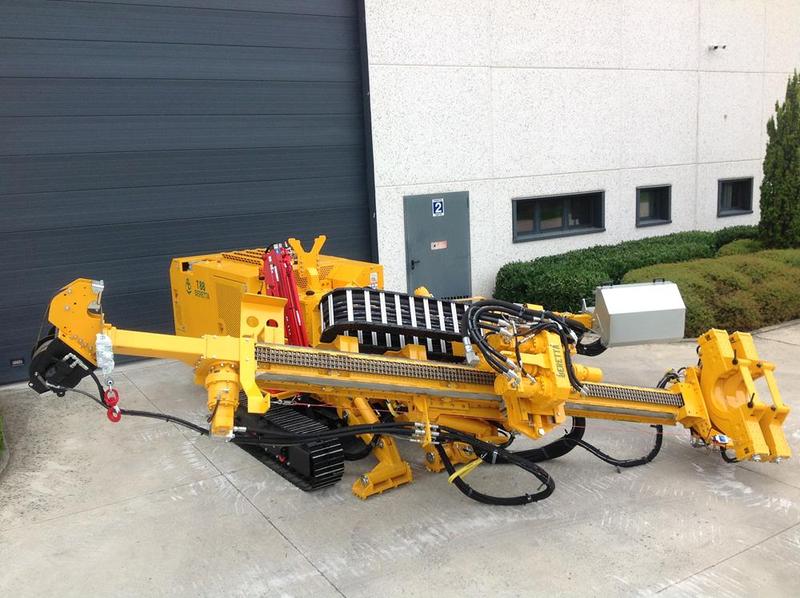

Une foreuse sur chenilles assure stabilité et adhérence sur les terrains accidentés ou meubles. Ce type de machine reste dominant sur les chantiers de fondations spéciales. Ce type de machine reste largement utilisé dans les travaux de fondations spéciales grâce à sa capacité de déplacement autonome sur chantier et à la répartition des charges au sol. Les foreuses sur chenilles interviennent pour les :

• Micropieux
• Pieux forĂ©s
• GĂ©othermie
• Soutènement
• Fondations industrielles

Sur les plateformes de chantier non stabilisées ou les terrains difficiles d’accès, les foreuses sur chenilles offrent une meilleure adhérence et limitent les risques de perte de stabilité pendant les opérations de forage.

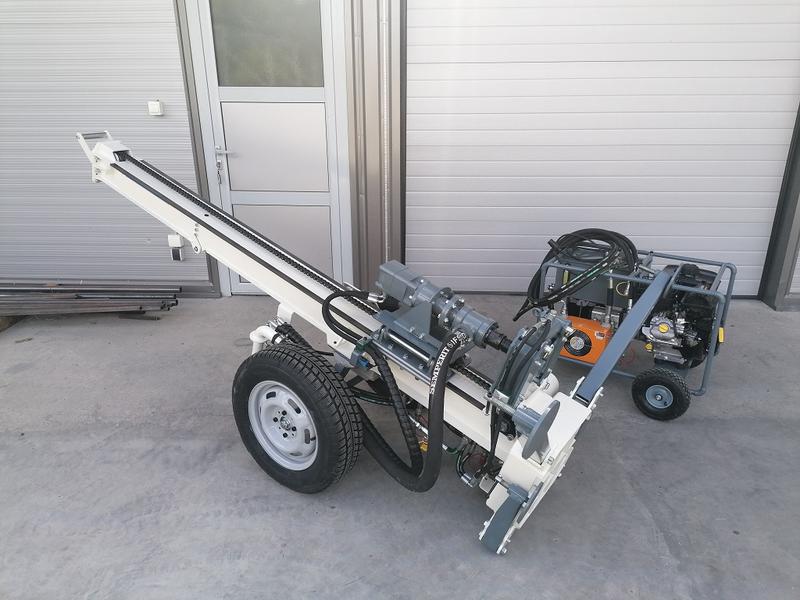

Les foreuses gĂ©otechniques sont utilisĂ©es pour les campagnes d’investigation des sols, les sondages et les opĂ©rations de carottage. Elles permettent de collecter des informations sur la nature des terrains avant des travaux de fondation ou de construction. Certains modèles peuvent fonctionner avec des rotary haute vitesse pour les sondages ou avec des Ă©quipements spĂ©cifiques destinĂ©s au carottage et Ă  l’échantillonnage. Ces machines interviennent Ă©galement dans les Ă©tudes de sol et les travaux prĂ©paratoires de gĂ©nie civil.

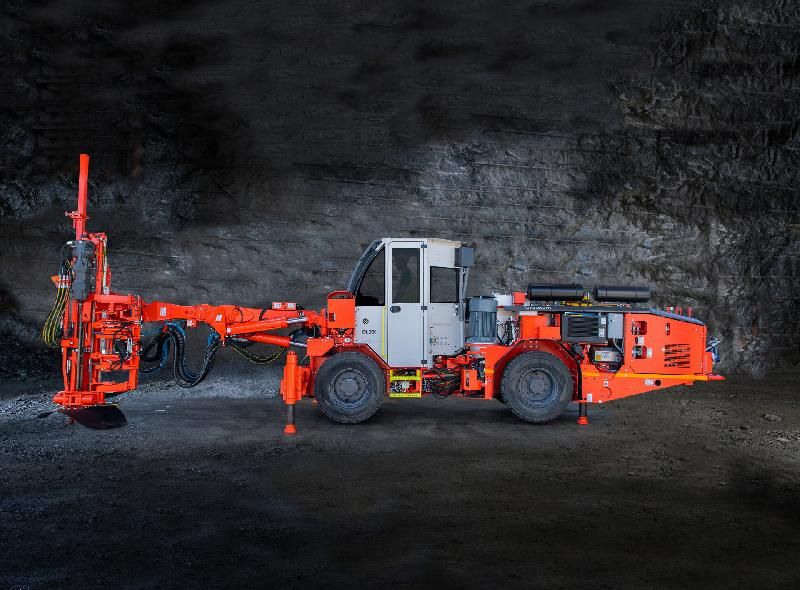

Les foreuses tunnel et galerie sont destinées aux travaux souterrains réalisés sous faible hauteur ou dans des espaces confinés. Ces équipements permettent de réaliser des infilages, des consolidations en galerie, des ancrages et des forages horizontaux. Les machines compactes disposent de systèmes de rotation et de positionnement du mât permettant de travailler à proximité des parois ou dans des tunnels étroits. Certaines versions possèdent une centrale de puissance séparée afin de faciliter les déplacements et le travail en environnement souterrain.

Le prix d’une foreuse de fondation varie entre 40 000 € et 900 000 € selon le type de forage, la puissance hydraulique, le couple rotary, la profondeur utile et les Ă©quipements installĂ©s. Les modèles destinĂ©s aux chantiers urbains ou aux interventions sous faible hauteur affichent des tarifs plus bas que les foreuses lourdes Ă©quipĂ©es de double rotary, chargeur automatique de tiges, rallonges treillis ou systèmes d’injection haute pression. Les Ă©quipements destinĂ©s au forage vertical profond, au jet grouting ou aux travaux de grande profondeur nĂ©cessitent des capacitĂ©s d’extraction et de poussĂ©e plus Ă©levĂ©es, ce qui augmente le coĂ»t de la machine. Le coĂ»t total d’exploitation d’une foreuse de fondation inclut Ă©galement plusieurs dĂ©penses liĂ©es au fonctionnement et Ă  la maintenance de l’équipement :

• carburant,
• consommables,
• trĂ©pans,
• tiges de forage,
• maintenance hydraulique,
• transport vers le chantier,
• pièces d’usure,
• pompes et Ă©quipements d’injection.

La location représente une alternative pour les besoins ponctuels, les essais techniques ou les opérations de courte durée. Cette solution permet d’accéder à des foreuses spécialisées sans investissement immédiat dans l’achat d’une machine.

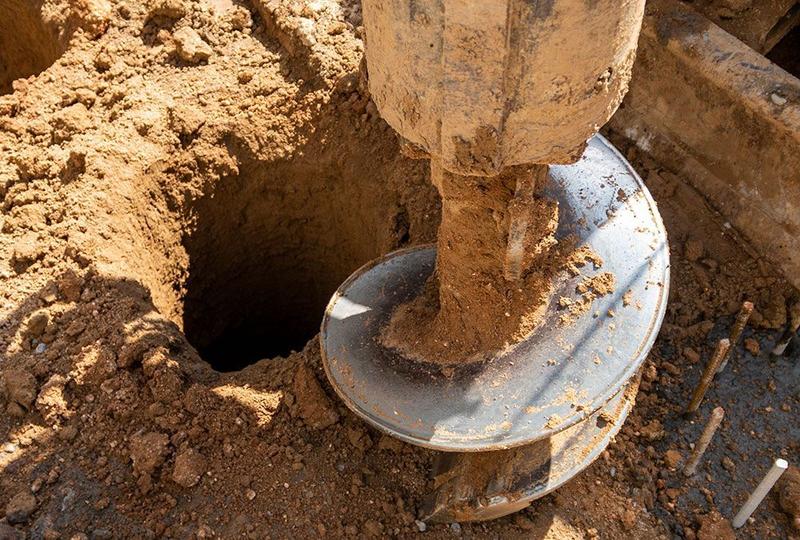

Le forage rotatif repose sur la rotation continue d’un outil de forage permettant de traverser les formations meubles ou semi-compactes. Cette méthode utilise :

• Tarière
• TrĂ©pan
• Outil de forage Ă  dents
• Boue de forage ou polymères

Le forage rotatif intervient principalement pour la réalisation de pieux forés et de fondations profondes dans les sols argileux, sableux ou faiblement consolidés. La gestion du fluide de forage influence directement la stabilité du trou et le rendement du chantier.

Le marteau fond de trou utilise une percussion pneumatique directement au niveau du trépan. Cette technique améliore la vitesse d’avancement dans les terrains rocheux ou très compacts comme le granite, le basalte ou les formations calcaires dures. Le système est utilisé pour les :

• Micropieux roche
• Tirants d’ancrage
• Fondations sur granite
• Ouvrages en terrain dur

Le fonctionnement de la foreuse repose sur un compresseur haute pression alimentant le marteau pneumatique en air comprimĂ©. Le dĂ©bit d’air et la pression doivent ĂŞtre dimensionnĂ©s selon le diamètre du forage et la duretĂ© des formations traversĂ©es afin de garantir une Ă©vacuation correcte des dĂ©blais et maintenir les performances de forage.

Le carottage prélève une carotte cylindrique permettant l’analyse géologique des couches traversées. Cette méthode intervient principalement lors des reconnaissances géotechniques préalables aux fondations. Les échantillons récupérés permettent d’identifier la nature des terrains, le niveau de fracturation, la résistance mécanique des couches et la présence éventuelle d’eau souterraine. Le carottage aide les bureaux d’études et les entreprises de fondations à dimensionner les pieux, micropieux ou soutènements selon les contraintes géologiques du chantier.

Le choix d’une foreuse de fondation dĂ©pend du type de chantier, de la profondeur du forage, de la nature du terrain et des contraintes d’accès. Les travaux rĂ©alisĂ©s en milieu urbain utilisent principalement des foreuses micropieux compactes capables de travailler sous faible hauteur ou dans des zones Ă©troites. Les projets de fondations profondes et de pieux forĂ©s nĂ©cessitent des machines plus puissantes comme les foreuses CFA ou les foreuses Kelly.

Les terrains rocheux demandent des équipements compatibles avec le marteau fond de trou (DTH) afin d’améliorer la vitesse de forage. Les opérations de consolidation des sols utilisent des foreuses jet grouting capables d’injecter du coulis sous haute pression. Pour les études de sol et les reconnaissances avant travaux, les entreprises utilisent des foreuses géotechniques adaptées au sondage et au carottage. Les travaux souterrains et les tunnels nécessitent des machines compactes capables d’intervenir dans des espaces réduits.

Le couple de rotation détermine la capacité de la machine à forer dans les terrains résistants et à entraîner des outils de grand diamètre. Un couple élevé devient nécessaire pour :

• Les pieux profonds
• Les terrains rocheux
• Les grands diamètres

La force de pull-back et de pull-down conditionne :

• La profondeur atteignable
• La stabilitĂ© du forage
• L’extraction du train de tiges

Les chantiers de fondations profondes nécessitent des forces importantes pour maintenir le rendement de production.

Chaque projet impose des capacités spécifiques :

• Micropieux : 90 Ă  300 mm
• Pieux forĂ©s : 400 Ă  2 500 mm
• Tirants : petits diamètres inclinĂ©s

La longueur du mât influence directement la profondeur maximale réalisable.

Le choix entre porteur camion et chenilles dépend :

• Des accès chantier
• Du nombre de dĂ©placements
• De la portance du terrain
• De l’espace disponible

Les foreuses compactes restent privilégiées dans les centres urbains.
