Distributeur pneumatique

Un distributeur pneumatique coûte entre 1 200 € et 8 000 € selon la configuration. Le prix dépend du diamètre nominal DN, du type de commande pneumatique ou de commande manuelle, de la présence d’un vérin pneumatique rotatif ou linéaire, du distributeur 2 voies choisi, de l’angle de dérivation 45 degrés ou 60 degrés et des contraintes liées à l’environnement industriel, comme une zone ATEX. Les versions intégrant une électrovanne 5/2 voies, un système bistable avec commande par impulsion et des fins de course affichent des niveaux de prix plus élevés.

Le distributeur à air comprimé agit comme un organe de déviation du flux dans un circuit pneumatique. Il utilise un clapet interne monté sur un arbre d’entraînement pour orienter le flux vers une sortie définie. La pression pneumatique, souvent en basse pression dans les applications de transport, actionne le mécanisme via une commande pneumatique ou un actionneur.

La position finale du clapet est maintenue par un vérin rotatif ou un vérin linéaire, associé à des fins de course assurant le contrôle de position et la sécurité du cycle. L’étanchéité de l’arbre et du clapet garantit la séparation des flux et limite les pertes d’air.

Le distributeur pneumatique 2 voies permet de diriger un flux vers une sortie donnée parmi deux directions possibles. Il est utilisé dans les installations nécessitant une alternance entre deux circuits. Ce type de configuration est courant dans les lignes de tri ou de dérivation de produits en vrac.

Un distributeur symétrique répartit les flux de manière identique entre les sorties, tandis qu’un distributeur asymétrique privilégie une orientation spécifique. Ce choix influe sur l’orientation du flux et sur la conception de la canalisation en aval.

L’angle de déviation conditionne la trajectoire du produit. Un angle de 45° est utilisé lorsque l’espace disponible impose une orientation progressive. Un angle de 60° permet une déviation plus marquée du flux. Ce paramètre influe sur la vitesse de circulation et sur les contraintes mécaniques exercées sur le produit transporté.

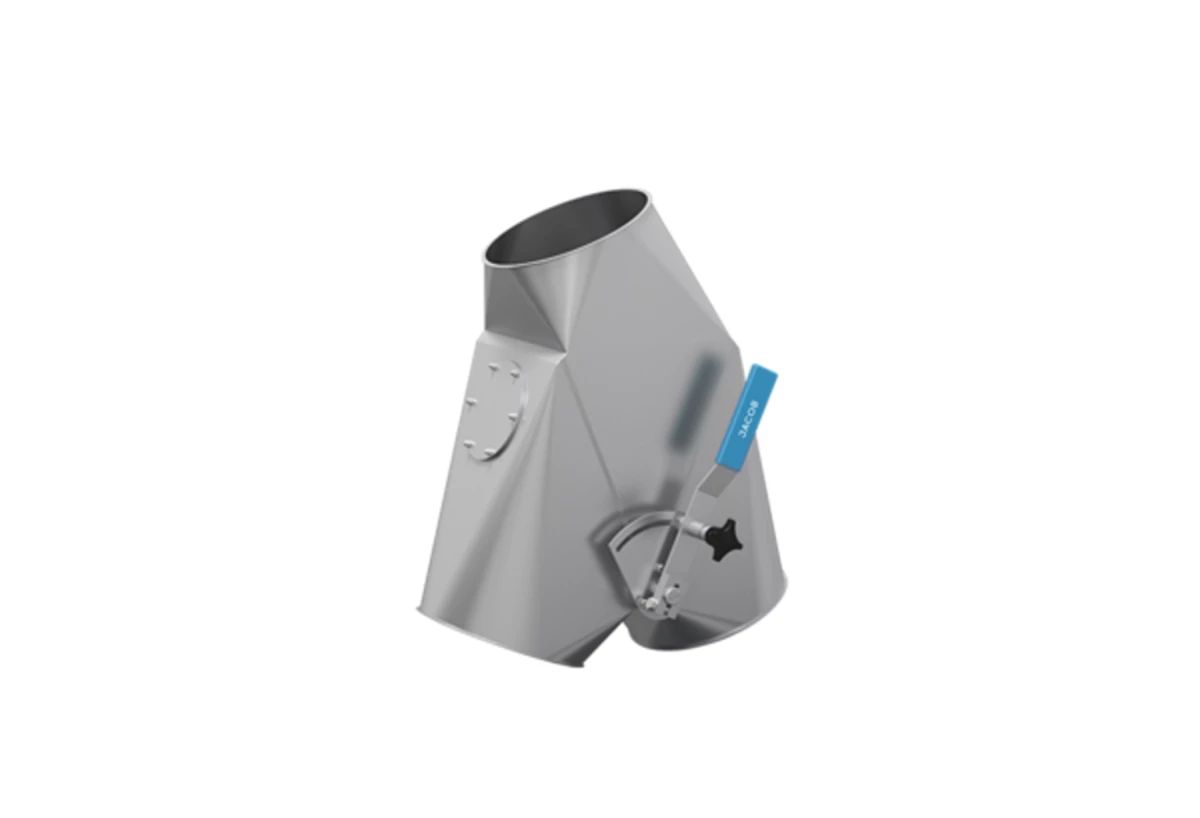

La commande manuelle repose sur un levier ou une poignée actionnée par un opérateur. Ce type de distributeur est utilisé dans des installations où la fréquence de changement de position reste limitée. Il ne nécessite pas de raccordement à un réseau d’air comprimé.

Le distributeur pneumatique à vérin pneumatique fonctionne avec un vérin rotatif ou un vérin linéaire, piloté par une électrovanne ou une électrovanne 5/2 voies. Le système bistable avec commande par impulsion et fins de course assure le maintien des positions et l’intégration dans un cycle automatisé.

Le distributeur pneumatique est utilisé dans :

• les circuits de transport pneumatique basse pression,
• les installations de manutention gravitaire de produits en vrac,
• les systèmes d’extraction de poussières.

Il est présent dans les lignes de production nécessitant une répartition du flux vers plusieurs destinations. Il peut être intégré dans des installations existantes ou dans des projets neufs, en tenant compte des contraintes d’encombrement et de raccordement.

Le diamètre nominal ou DN conditionne le débit et la compatibilité avec la tuyauterie industrielle. Les plages courantes s’étendent de DN 100 à DN 630 selon les configurations présentées.

Le corps du distributeur peut être réalisé en acier ou en acier inoxydable. Le choix dépend de la nature du produit transporté, de la présence d’humidité et des exigences sanitaires. L’acier inoxydable est utilisé dans les secteurs soumis à des contraintes de nettoyage ou de corrosion.

Le choix entre commande manuelle, commande pneumatique ou commande automatique dépend du niveau d’automatisation recherché. Les versions automatisées utilisent une électrovanne, des fins de course et une logique de commande par impulsion.

En zone ATEX, le distributeur doit être conçu pour des atmosphères avec gaz ou poussières. Les versions certifiées répondent aux exigences de sécurité industrielle et d’intégration dans un environnement industriel contraint.

• Industrie agroalimentaire : Dans ce secteur, il est utilisé pour le transport de céréales, de farine ou de poudres alimentaires. Les matériaux et la conception doivent répondre aux contraintes d’hygiène et de nettoyage.
• Industrie chimique et plastique : Les distributeurs pneumatiques interviennent dans le transport de poudres techniques, de granulés plastiques ou de matières premières chimiques. Les contraintes portent sur la compatibilité des matériaux et la maîtrise des émissions de poussières.
• Industrie du vrac industriel : Dans les installations de vrac, le distributeur pneumatique permet la répartition du produit vers plusieurs lignes ou silos. Il s’intègre dans des réseaux complexes de tuyauterie.
