Tuyau flexible industriel

Le prix d'un tuyau flexible industriel varie entre 10 € et 200 € par mètre selon le matériau, le diamètre nominal, la construction et les certifications requises. Plusieurs facteurs font évoluer ce tarif au-delà du seul choix de matière :

• Le diamètre nominal et l'épaisseur de paroi influencent directement le volume de matière et la capacité de tenue en pression.
• La présence d'un tressage ou d'une spirale de renfort augmente la résistance mécanique et le coût de fabrication.
• La certification alimentaire ou pharmaceutique entraîne des matières premières plus coûteuses et des contrôles qualité supplémentaires.
• L'exigence antistatique ou ATEX implique des formulations spéciales et des tests de validation électrique.
• Le type de raccords et le mode d'assemblage, sertissage ou bridage, ajoutent un coût variable selon le standard retenu.
• La longueur commandée en petite série génère un surcoût par rapport à un achat en rouleau standard.
• La fourniture d'un procès-verbal d'essai ou d'un certificat de conformité peut être facturée séparément selon le fournisseur.

• Nature du fluide transporté : le fluide détermine la compatibilité chimique de l'âme intérieure. L'eau froide ou chaude jusqu'à +90 °C tolère des matériaux courants comme l'EPDM ou le PVC. Les huiles hydrauliques et les carburants orientent vers du NBR ou du HNBR. Les solvants et les acides concentrés exigent du PTFE ou des caoutchoucs fluorés (FKM). Les liquides alimentaires et pharmaceutiques imposent des matériaux certifiés sans migration de substances. La compatibilité doit être vérifiée sur le cycle complet : fluide de process et produits de nettoyage.
• Mode de fonctionnement : en refoulement, le tuyau résiste à la pression interne grâce à des renforts textiles ou métalliques. En aspiration, il doit résister à la dépression, jusqu'à -0,9 bar selon la construction, sans s'écraser. Un tuyau d'aspiration intègre généralement une spirale métallique hélicoïdale. Un tuyau de refoulement standard n'est pas utilisable en aspiration.
• Pression et vide : la pression de service correspond à la pression maximale d'utilisation continue. La pression d'épreuve, appliquée lors des essais de fabrication, atteint généralement 1,8 à 2 fois la pression de service. La pression d'éclatement correspond à la rupture du tuyau et représente environ 4 fois la pression de service avec un facteur de sécurité standard. En aspiration, la tenue au vide dépend du renfort anti-écrasement présent dans la construction.
• Température du fluide : le polyuréthane supporte de -40 °C à +125 °C selon la formulation. Le PTFE couvre de -70 °C à +260 °C. Les tuyaux en caoutchouc vapeur atteignent +180 °C avec des formulations EPDM renforcées. Les flexibles en inox ondulé sont retenus pour les températures très élevées. La plage admissible inclut également les cycles de nettoyage à la vapeur.
• Diamètre nominal et longueur : le diamètre intérieur, généralement compris entre DN 25 et DN 300 selon les applications industrielles, détermine la vitesse d'écoulement et les pertes de charge. Un diamètre trop faible génère des vitesses excessives et une usure accélérée de l'âme. La longueur est dimensionnée pour absorber les mouvements sans contraindre excessivement les raccords.
• Contraintes d'installation : le rayon de courbure minimal indiqué par le fabricant protège le tuyau contre l'aplatissement et la fatigue structurelle. Un tuyau en service dynamique, soumis à des flexions répétées, nécessite une longueur de réserve suffisante pour éviter les sollicitations aux raccordements. Les vibrations concentrées au niveau des embouts accélèrent la fatigue si l'installation est trop tendue.
• Raccordements et joints : le type de raccord (Camlock, bride, filetage BSP ou NPT, raccord sanitaire Tri-Clamp) est sélectionné selon la pression admissible, le fluide et les standards du site. Le matériau du joint, NBR, EPDM, FKM ou PTFE, doit être compatible avec le fluide et les cycles de nettoyage. Les raccords métalliques en inox 316L sont retenus pour les applications alimentaires et pharmaceutiques.
• Environnement d'installation : l'exposition à l'abrasion externe, aux agents chimiques, à l'ozone, aux UV ou à des atmosphères réglementées ATEX conditionne le choix du recouvrement et des propriétés électriques du tuyau.
• Conformité réglementaire : les exigences applicables au secteur, ATEX pour les zones à risque d'explosion, règlements CE 1935/2004 et FDA pour le contact alimentaire, ISO 10993 pour le pharmaceutique, sont à vérifier avant toute commande.

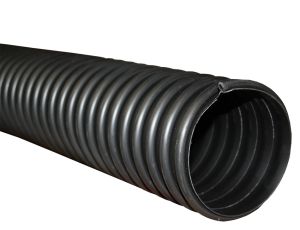

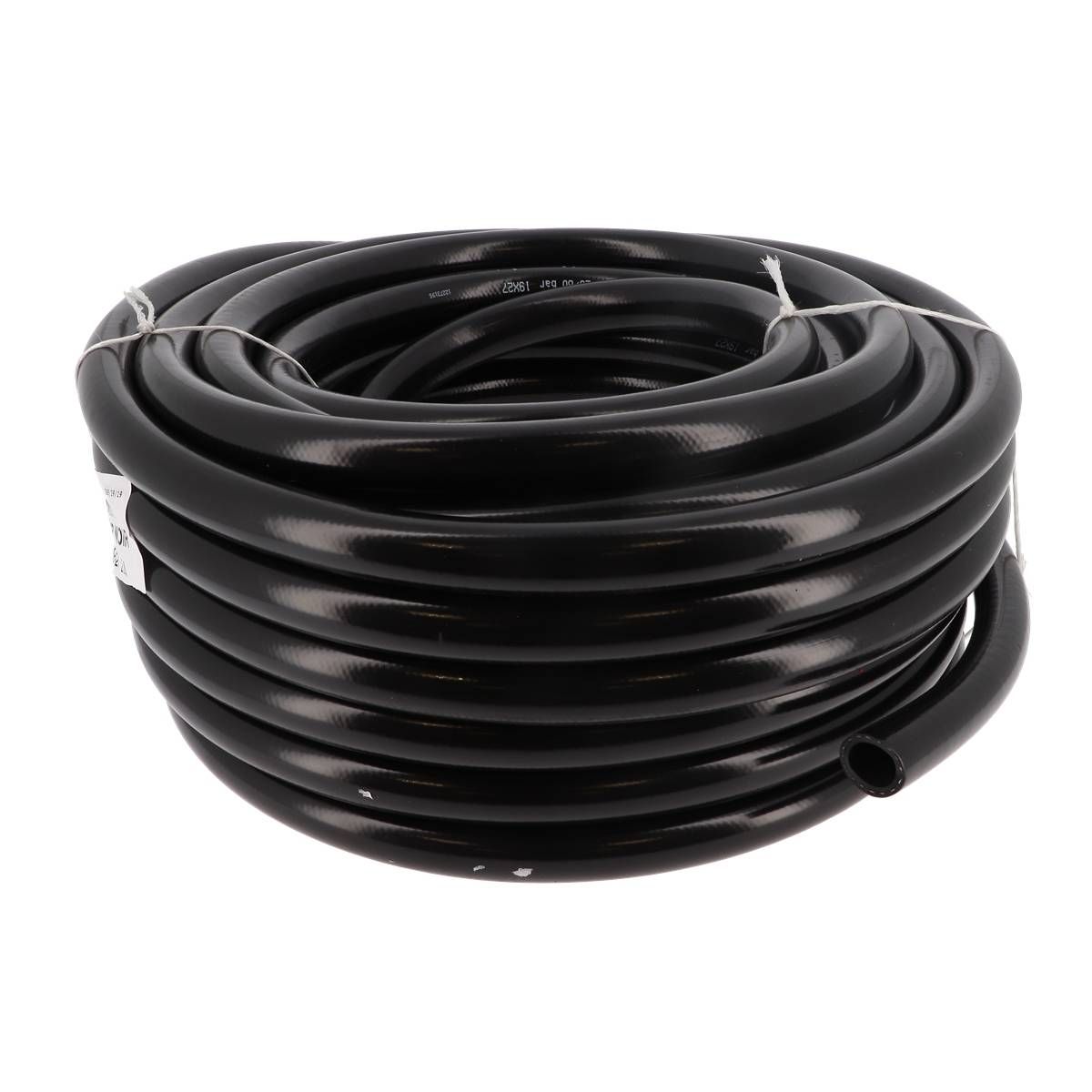

Les tuyaux en caoutchouc couvrent un large spectre d'applications selon la formulation de l'élastomère. L'EPDM résiste à l'eau, à la vapeur jusqu'à +150 °C, aux bases et à l'ozone, mais est incompatible avec les huiles et les hydrocarbures. Le NBR convient aux huiles minérales, aux carburants et aux graisses, avec une résistance thermique jusqu'à +100 °C environ. Le NR et le SBR restent adaptés aux applications eau et air à contraintes modérées. Le choix entre ces formulations s'effectue en priorité sur la compatibilité chimique avec le fluide transporté et les produits de nettoyage, puis sur la plage de température et la pression de service.

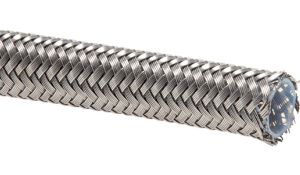

Le tuyau flexible en PTFE présente une compatibilité chimique quasi universelle, couvrant les acides concentrés, les bases fortes, les solvants et la plupart des produits chimiques agressifs. Sa plage de température s'étend de -70 °C à +260 °C. La surface interne lisse limite les dépôts et facilite le nettoyage en CIP ou SIP. Le tressage inox associé à l'âme PTFE augmente la résistance mécanique et permet de fonctionner sous des pressions de service plus élevées qu'une âme non renforcée. La perméation des gaz à travers la paroi PTFE reste possible sur certains fluides gazeux à pression élevée : ce point est à vérifier sur la fiche technique du fabricant pour les applications gaz sensibles.

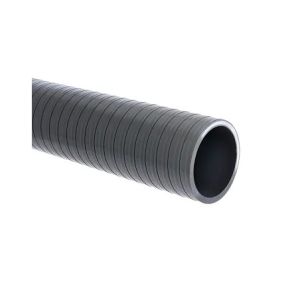

Le tuyau flexible en PVC convient aux applications en aspiration et en refoulement pour l'eau, l'air et les poudres à contraintes de température et de pression modérées. Sa plage de température se situe généralement entre 0 °C et +60 °C, au-delà de laquelle le matériau ramollit et perd sa tenue dimensionnelle. La pression de service admissible diminue avec l'augmentation du diamètre : un DN 50 supporte une pression inférieure à un DN 25 de même construction. La compatibilité chimique varie selon le grade de PVC ; elle est à confirmer pour les solvants, les alcools et les huiles. Le PVC spiral, renforcé par une spirale rigide, résiste à l'écrasement en aspiration sans l'intégration d'une spirale acier.

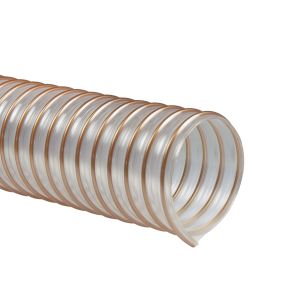

Le polyuréthane présente une résistance à l'abrasion supérieure à celle du PVC et du caoutchouc standard, ce qui en fait le matériau de référence pour le transport de matières abrasives telles que les copeaux, les granulés, les poussières et les poudres industrielles. Les tuyaux en PU intègrent généralement une spirale acier pour la tenue au vide en aspiration, et leur grande flexibilité simplifie l'installation dans des configurations à rayon de courbure réduit. La plage de température s'étend de -40 °C à +125 °C selon les formulations. En environnement humide ou soumis à des micro-organismes, la résistance à l'hydrolyse du PU est à vérifier. Des versions antistatiques sont disponibles pour les applications en zone ATEX avec des poussières combustibles.

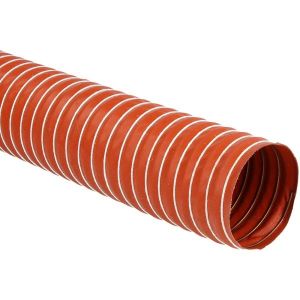

Le tuyau flexible en silicone convient aux applications nécessitant une compatibilité alimentaire ou pharmaceutique, une tenue thermique étendue de -60 °C à +200 °C et une résistance aux cycles de nettoyage à la vapeur. Sa surface interne neutre ne communique pas d'odeur ni de goût aux produits transportés. En contrepartie, le silicone présente une résistance mécanique limitée face à l'abrasion et une incompatibilité avec les huiles et les hydrocarbures qui provoquent un gonflement rapide. La pression de service admissible reste modérée sauf pour les versions renforcées par une spirale inox. Pour les applications pharmaceutiques, les silicones catalysés platine répondent aux référentiels FDA 21 CFR 177.2600 et USP Class VI.

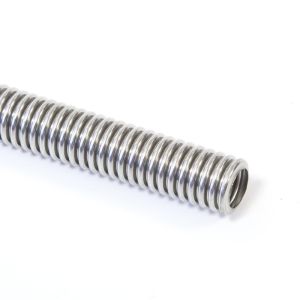

Le flexible métallique en inox ondulé est retenu pour le transport de vapeur, de gaz techniques et de fluides soumis à des températures dépassant les limites des élastomères et des polymères. Sa plage de température dépasse +250 °C pour les versions en inox 316L. Le tressage inox, présent sur la plupart des versions industrielles, améliore la tenue à la pression et protège l'ondulation contre les chocs mécaniques. La résistance à la pression varie directement selon la présence et le nombre de couches de tressage. Le rayon de courbure minimal est plus contraignant que pour un tuyau polymère, et les flexions répétées à rayon insuffisant provoquent la fatigue de l'ondulation. Les vibrations de machines transmises aux raccordements sont absorbées par la structure ondulée, ce qui protège les équipements adjacents.

Les tuyaux flexibles industriels assurent l'alimentation en eau froide ou chaude, le transport d'air comprimé et le transfert de gaz techniques. En aspiration, notamment pour l'eau de process ou l'air, le tuyau doit intégrer un renfort anti-écrasement dimensionné selon la dépression appliquée. En refoulement, le tuyau d'aspiration est remplacé par une construction plus légère sans spirale. La pression de service pour l'air comprimé impose une attention particulière : en cas de rupture, l'énergie libérée par un fluide compressible est plus élevée que pour un liquide à pression équivalente. Les raccords BSP ou NPT sont les standards les plus courants pour les raccordements sur utilités industrielles eau et air.

Les fluides chimiques agressifs exigent une compatibilité chimique rigoureusement vérifiée entre le produit et le matériau de l'âme intérieure. Le PTFE couvre la majorité des acides, des bases et des solvants. Le PVC technique et certaines formulations de caoutchouc résistent aux bases et aux acides dilués. La compatibilité se vérifie sur un tableau fourni par le fabricant en prenant en compte le fluide, sa concentration, sa température et les éventuels produits de nettoyage utilisés sur la même ligne. La norme EN 12115 encadre les exigences de sécurité et de compatibilité pour les tuyaux destinés aux produits chimiques liquides. En zone ATEX, la dissipation électrostatique du tuyau est un critère de sélection supplémentaire à vérifier avec le fabricant.

Les tuyaux destinés aux liquides alimentaires et aux substances pharmaceutiques répondent à des exigences de conformité et de nettoyabilité précises. L'âme intérieure doit être certifiée sans migration de substances dangereuses selon les règlements CE 1935/2004 ou FDA. Les matériaux retenus sont principalement le silicone, le PTFE et certains grades d'EPDM ou de caoutchouc naturel certifiés. La compatibilité avec les protocoles CIP, nettoyage en place à la soude ou à l'acide, et SIP, stérilisation en place à la vapeur, conditionne le choix du matériau et du type d'assemblage. Les raccords sanitaires Tri-Clamp en inox 316L, avec joints EPDM ou silicone certifiés, permettent un démontage rapide pour inspection et nettoyage sans contamination croisée.

Les tuyaux pour vapeur saturée et fluides à haute température doivent supporter des cycles thermiques répétés sans dégradation de l'étanchéité. Les tuyaux en caoutchouc EPDM renforcé conviennent jusqu'à +150 °C à +180 °C selon la formulation. Les flexibles en inox ondulé prennent le relais au-delà, notamment pour la vapeur sous pression. La plage de température admissible de l'ensemble est limitée par le composant le plus sensible de la ligne : le joint d'étanchéité du raccord détermine souvent la température maximale réelle d'utilisation, avant même que le tuyau lui-même soit mis en cause. Un joint NBR standard s'arrête à +100 °C ; un joint FKM tolère jusqu'à +200 °C.

Le transport de matières solides abrasives par aspiration ou transport pneumatique impose une résistance à l'usure élevée de la paroi interne. Le polyuréthane reste le matériau de référence pour sa longévité face aux copeaux, aux granulés et aux sables. Le caoutchouc naturel renforcé convient pour les abrasifs lourds comme le béton, le gravier ou les boues de chantier. En présence de poussières combustibles, la mise à la terre du tuyau via la spirale acier et une formulation antistatique de l'âme prévient les risques d'accumulation de charges électrostatiques conformément aux prescriptions ATEX et à la TRGS 727.

Dans l'industrie chimique et pétrochimique, les tuyaux flexibles industriels assurent le transfert de solvants, d'acides minéraux, de bases, de résines et de fluides de process entre cuves de stockage, réacteurs, systèmes de dosage et unités de production. La compatibilité chimique est vérifiée sur la base des tableaux fabricant pour chaque fluide et sa concentration. La présence de vapeurs inflammables ou de poussières combustibles impose l'utilisation de tuyaux avec propriétés antistatiques conformes à la directive ATEX 2014/34/UE, avec dissipation des charges via la spirale ou une formulation conductrice de l'âme. Les certificats de conformité et les PV d'épreuve font partie des documents exigibles à la commande.

Les tuyaux flexibles alimentaires transportent l'eau potable, le lait, les jus de fruits, les sirops, les boissons fermentées et les huiles alimentaires. Le tuyau alimentaire doit répondre aux règlements CE 1935/2004 et, selon les marchés, aux exigences FDA. La compatibilité avec les cycles CIP à la soude ou à l'acide nitrique et SIP à la vapeur conditionne le choix du matériau de l'âme et des joints de raccordement. Les raccords sanitaires Tri-Clamp en inox 316L facilitent le démontage pour nettoyage et évitent les zones de rétention propices au développement microbien.

Les tuyaux flexibles pharmaceutiques et cosmétique assurent le transfert de solutions aqueuses, d'alcools, de substances actives liquides et de produits de formulation. Les matériaux retenus sont certifiés selon les référentiels USP Class VI et ISO 10993 pour la biocompatibilité. La traçabilité est une exigence centrale dans ces secteurs : le marquage du tuyau avec le numéro de lot et la date de fabrication, la déclaration de conformité et le certificat matière des raccords font partie des documents attendus par les systèmes qualité en vigueur.

Dans le BTP et les industries extractives, les tuyaux flexibles acheminent le béton, le mortier, le ciment, le sable, le gravier et les boues de chantier lors des opérations de pompage et de refoulement. La résistance à l'abrasion de la paroi interne est le critère de sélection prioritaire, suivie de l'épaisseur de paroi et de la rigidité du renfort. En service mobile, sur des équipements se déplaçant sur chantier, le rayon de courbure minimal et la longueur de réserve sont à dimensionner pour absorber les mouvements sans contraindre les raccordements.

Dans l'industrie du bois, les tuyaux flexibles assurent l'aspiration de copeaux, de sciures, de poussières et de particules fines issues des opérations de transformation. Ils raccordent les machines-outils et les centres d'usinage aux réseaux d'aspiration centralisés. En présence de poussières de bois combustibles, classées en zone ATEX 21 ou 22 selon l'évaluation des risques, les tuyaux doivent intégrer une spirale acier pour la mise à la terre et une formulation antistatique pour la dissipation des charges. La résistance à l'abrasion de la paroi interne conditionne directement la durée de vie de l'équipement.

Dans les secteurs de l'énergie et des process thermiques, les tuyaux flexibles industriels assurent le transfert de vapeur saturée, d'eau chaude et de fluides thermiques entre chaudières, échangeurs et réseaux de chauffage industriel. La température maximale admissible de l'ensemble dépend du joint d'étanchéité des raccords, souvent le composant limitant avant le tuyau lui-même. Un joint EPDM standard est limité à +150 °C, un joint FKM à +200 °C. La longueur installée doit intégrer une réserve pour absorber les dilatations thermiques et éviter la mise en tension des raccordements à chaud.

• Norme ISO 1307 : définit les exigences relatives au marquage des tuyaux en caoutchouc et plastique, aux caractéristiques dimensionnelles et à l'identification. Elle sert de référence pour vérifier la lisibilité et la conformité du marquage à la réception du produit.
• Norme EN 12115 : applicable aux tuyaux destinés au transport de produits chimiques liquides. Elle fixe les exigences de compatibilité chimique, les propriétés électriques antistatiques, les essais de pression et les conditions de sécurité, avec une classification de type Ω pour les tuyaux conducteurs utilisés en zones ATEX.
• Norme EN 1762 : applicable aux tuyaux utilisés pour le transfert de gaz, d'hydrocarbures liquides et de carburants. Elle définit les exigences de construction, d'essais et de marquage pour ces fluides inflammables.
• Directive ATEX 2014/34/UE : applicable aux équipements destinés aux atmosphères potentiellement explosives. Elle impose des exigences de conductivité électrique et de dissipation des charges électrostatiques pour les tuyaux utilisés en présence de gaz, de vapeurs ou de poussières inflammables. Les règles techniques TRGS 727 complètent ces exigences pour la prévention des risques d'inflammation lors du transport de fluides ou de produits pulvérulents.
• Règlement (CE) n°1935/2004 : encadre les matériaux et objets destinés à entrer en contact avec des denrées alimentaires. Il exige une déclaration de conformité du fabricant attestant que le matériau ne libère pas de substances dangereuses dans les denrées et qu'il assure la traçabilité du produit.
• Règlement (UE) n°10/2011 : applicable aux matériaux plastiques utilisés pour les tuyaux en contact alimentaire. Il complète le règlement CE 1935/2004 en fixant des listes positives de substances autorisées et des limites de migration spécifiques.
• Références FDA CFR 21 : concernent les tuyaux utilisés pour le transfert de liquides alimentaires et de boissons sur les marchés soumis aux exigences américaines. La référence 177.2600 s'applique notamment aux élastomères en contact avec les aliments.
• Normes ISO 10993 : relatives à l'évaluation biologique des matériaux utilisés dans les secteurs pharmaceutique et cosmétique. Elles définissent les tests de biocompatibilité et de cytotoxicité exigés pour les tuyaux en contact avec des substances actives ou des produits injectables.
