Élément de tuyauterie

Le prix d’un élément de tuyauterie se situe entre 20 € et 450 € selon le type de composant de raccordement, le diamètre nominal, la configuration et le matériau utilisé.

• Un Ă©lĂ©ment standard comme une rĂ©duction, une jonction ou un raccord de faible DN affiche un tarif compris entre 20 € et 80 €. Une pièce en T, une culotte ou une tubulure de diamètre intĂ©rieur intermĂ©diaire atteint une fourchette de 90 € Ă  220 €.
• Un Ă©lĂ©ment de dĂ©rivation de grand diamètre se situe entre 250 € et 450 €. Il intègre une combinaison de diamètres, une bride tournante ou un raccord Ă  bride selon norme DIN.
• Les Ă©lĂ©ments de changement de direction comme les coudes prĂ©sentent une fourchette de prix comprise entre 40 € et 380 €, selon l’angle, le rayon, le diamètre nominal (DN) et l’épaisseur.

Le coût évolue selon l’épaisseur, la longueur, le revêtement, le type d’extrémité de raccordement et la tolérance dimensionnelle demandée.

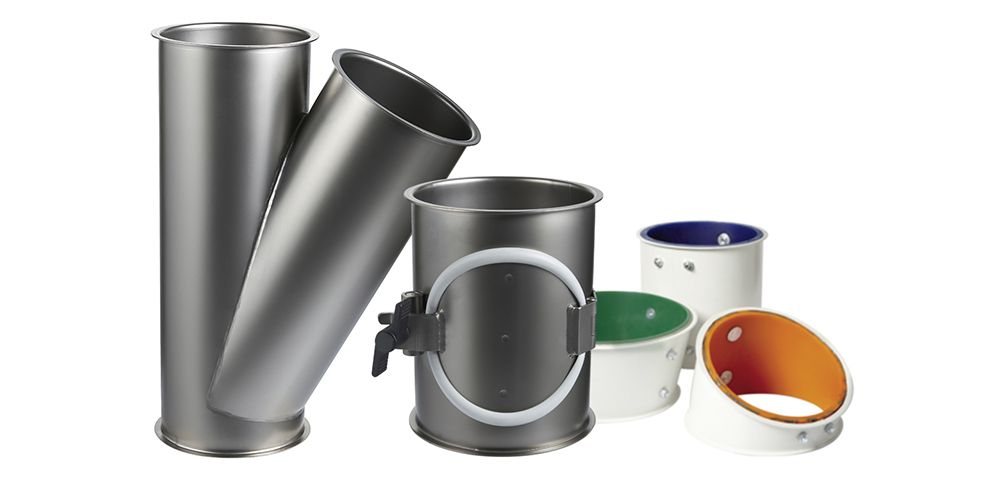

Les éléments de dérivation permettent de créer une branche à partir d’un conduit principal. Ils sont utilisés pour répartir un flux ou raccorder un équipement secondaire.

• La culotte conique est utilisĂ©e lorsque la dĂ©rivation prĂ©sente un diamètre diffĂ©rent du conduit principal. Elle existe avec des angles de 30° ou 60°. L’angle influence l’implantation de la dĂ©rivation et l’encombrement du rĂ©seau.
• La culotte symĂ©trique est employĂ©e lorsque les deux branches prĂ©sentent un diamètre identique. Elle est disponible avec des angles de 60° ou 90°. Ce type de pièce est utilisĂ© pour diviser un flux de manière Ă©quilibrĂ©e.
• La pièce en T Ă  90° permet de crĂ©er une dĂ©rivation perpendiculaire. Elle est intĂ©grĂ©e dans des rĂ©seaux nĂ©cessitant un raccordement direct vers un autre axe.

Les éléments de jonction assurent la liaison entre deux conduits ou entre un conduit et un équipement.

• La rĂ©duction permet de raccorder deux tuyaux de diamètres diffĂ©rents. Elle est utilisĂ©e lors d’un changement de section dans le rĂ©seau. Sa gĂ©omĂ©trie assure la continuitĂ© du diamètre intĂ©rieur selon l’épaisseur du matĂ©riau.
• Les jonctions et adaptateurs permettent de connecter un rĂ©seau de tuyauterie Ă  une installation existante. Ils sont utilisĂ©s lorsque les standards dimensionnels diffèrent ou lorsqu’une adaptation spĂ©cifique est requise.
• La tubulure de raccordement avec bride tournante facilite le raccordement par bride. La bride tournante permet un ajustement angulaire lors du montage, ce qui simplifie l’alignement avec l’équipement raccordĂ©.

Les éléments de changement de direction permettent de modifier l’orientation du réseau sans créer de dérivation. Ils sont utilisés lorsque le tracé de la tuyauterie doit s’adapter à l’implantation des équipements ou aux contraintes d’espace.

• Les coudes sont conçus pour assurer un changement de direction du flux selon des angles dĂ©finis. Ils sont disponibles avec des angles progressifs ou directs, notamment 5°, 15°, 30°, 45°, 60° et 90°. Plusieurs gĂ©omĂ©tries existent, incluant des coudes Ă  rayon court (R = 1D), Ă  rayon intermĂ©diaire (R = 2D) et Ă  grands rayons.
• Les coudes peuvent ĂŞtre constituĂ©s de secteurs emboutis ou assemblĂ©s, selon le diamètre et l’angle. Ils sont proposĂ©s dans des diamètres allant de DN 60 mm Ă  DN 630 mm, avec des Ă©paisseurs comprises entre 1 mm et 3 mm.
• Des rotules complètent cette catĂ©gorie lorsque le rĂ©seau nĂ©cessite un ajustement angulaire variable. Ces Ă©lĂ©ments permettent d’obtenir un angle spĂ©cifique par rotation lors du montage.

Un élément de tuyauterie sur mesure intervient lorsque la compatibilité dimensionnelle ne peut être assurée par un élément standard. C’est le cas lors d’une modification de réseau de tuyaux existant, d’une contrainte d’angle, de longueur ou de diamètre spécifique.

Dans une installation industrielle, une pièce sur mesure permet d’intégrer un raccordement à une machine, une trémie ou un équipement avec une configuration non conventionnelle. Elle facilite la continuité de réseau tout en respectant les contraintes de section et de DN.

La fabrication à l’unité autorise le choix du matériau, de l’épaisseur, du revêtement, du type de bride et du joint. Elle garantit l’ajustement entre conduits et la maîtrise de la tolérance dimensionnelle lors de l’assemblage.

Le diamètre constitue un critère central dans le choix d’un élément de tuyauterie. Il doit correspondre au diamètre nominal du réseau afin d’assurer la continuité du flux. Les éléments de tuyauterie sont disponibles dans des diamètres allant de DN 60 mm à DN 630 mm, couvrant les besoins des installations industrielles. Dans des configurations spécifiques, des combinaisons de diamètres non standard peuvent être requises. La fabrication sur mesure permet d’adapter l’élément aux contraintes du projet.

L’angle d’un élément de dérivation influence le tracé du réseau et l’implantation des équipements. Un angle de 30° ou 60° permet une dérivation progressive, tandis qu’un angle de 90° impose une modification plus directe du flux. Le choix de la géométrie dépend de l’espace disponible, de l’organisation du réseau et des contraintes d’installation.

Les éléments de tuyauterie sont fabriqués en acier galvanisé, en acier inoxydable ou avec un revêtement par pulvérisation. Le choix du matériau dépend de l’environnement d’utilisation, des contraintes liées au produit transporté et des exigences du process industriel. Chaque matériau présente des caractéristiques spécifiques en matière de résistance à la corrosion, de compatibilité avec les fluides et de conditions d’exploitation.

L’épaisseur de la tôle influe sur la tenue mécanique de l’élément de tuyauterie. Les épaisseurs disponibles varient généralement entre 1 mm et 3 mm, selon le diamètre et le type de pièce. Les petits diamètres sont associés à des épaisseurs réduites, tandis que les diamètres élevés nécessitent des épaisseurs supérieures afin de garantir la stabilité dimensionnelle. Le choix de l’épaisseur doit être cohérent avec les contraintes du réseau et les spécifications de l’installation.
