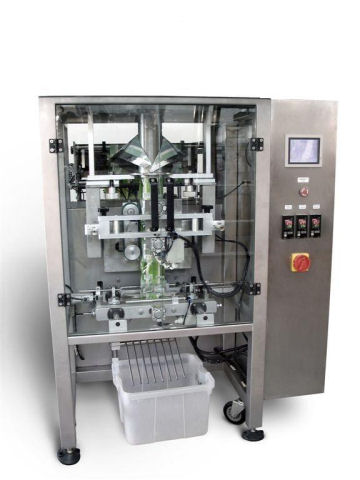

Ensacheuse verticale

Le prix d’une ensacheuse verticale neuve se situe entre 1 000 et 40 000 €, selon le niveau d’automatisation, la cadence, le type de produit à conditionner et les équipements intégrés. Pour une ensacheuse manuelle ou semi-automatique simple, le budget se situe généralement entre 1 000 et 4 000 € en neuf. Une ensacheuse verticale VFFS automatique neuve représente un investissement plus important, généralement compris entre 4 000 et 40 000 €. Une ensacheuse verticale VFFS automatique neuve représente un investissement plus important, généralement compris entre 4 000 et 40 000 €.

Sur le marché de l’occasion, ce type de machine peut se trouver autour de 300 à 2 500 €, selon l’état, l’ancienneté et les équipements. Une ensacheuse verticale VFFS automatique neuve représente un investissement plus important, généralement compris entre 4 000 et 40 000 €.

Les principaux postes d'augmentation du prix d'achat :

• Peseuse multi-têtes : + 15 000 à 40 000 € selon la précision et le nombre de têtes.
• Exécution inox complète (AISI 304/316) : + 10 à 30 % sur le prix de base.
• Module MAP + analyseur Oâ‚‚ : + 5 000 à 15 000 €.
• Impression jet d'encre ou thermo-transfert : + 3 000 à 8 000 €.
• Module doypack ou fond plat : + 8 000 à 20 000 €.
• Trieuse pondérale en ligne : + 10 000 à 25 000 €.
• Détecteur de métaux : + 8 000 à 20 000 €.

La machine VFFS convient aux volumes élevés, aux produits en vrac et aux formats standard. Elle forme le sachet depuis une bobine de film, ce qui réduit le coût matière et maintient une cadence élevée. Les sachets préformés s'imposent quand le rendu visuel prime : fond plat, bouchon à vis, fenêtre, ou formats très spécifiques difficiles à former depuis un film bobine.

Les situations où l'on bascule vers une machine à sachets préformés :

• Cadence inférieure à 15 sachets/min : en dessous de ce seuil, les sachets préformés offrent plus de flexibilité sans perte majeure de productivité.
• Formats premium avec bouchon, fenêtre ou zip intégré : le doypack préformé donne un rendu supérieur sans baisse de cadence liée à un module.
• Produits nécessitant un positionnement précis à plat : barres, pièces de forme définie ou produits non coulants sans doseur adapté.

La VFFS reste un choix courant pour l'ensachage vrac quand l'objectif est la productivité. La cadence peut atteindre jusqu'à 200 sachets/min selon la configuration.

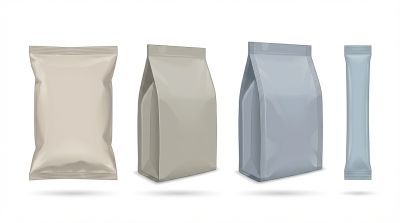

Une ensacheuse VFFS produit plusieurs formats selon l'outillage, le film et la configuration retenue. Voici les formats les plus courants et leur impact sur la cadence :

• Sachet coussin (pillow pack) : format standard, 3 soudures, production rapide, large compatibilité produit.
• Sachet fond plat / fond carré : tient debout, présentation améliorée, requiert un outillage de soufflet spécifique.
• Sachet à soufflets latéraux (gusset) : volume accru, meilleure stabilité en linéaire.
• Sachet quad seal (4 coins soudés) : rigidité et capacité supérieures, réglage plus complexe.
• Sachet 4 soudures (flat pouch) : aspect plat, adapté aux petits grammages.
• Stick pack : format unidose allongé, nécessite une machine multipistes dédiée.
• Doypack via module : possible sur certaines VFFS avec module spécifique, avec une perte de cadence de 20 à 40 % selon la configuration et les essais réalisés.

La plage dimensionnelle couverte par la majorité des VFFS industrielles s'étend de 30 à 485 mm en largeur et de 40 à 350 mm en hauteur, selon le modèle et l'outillage.

• Étape 1 : alimentation de la bobine. L'opérateur installe une bobine de film plat sur le dérouleur. Un système de contrôle de tension (bras danseur ou servo-motorisé) maintient une tension constante pour éviter les plis et les déchirures.
• Étape 2 : guidage et centrage. Des capteurs photoélectriques lisent les repères d'impression (marques d'Å“il, eye marks) sur les films imprimés. Un actionneur corrige en continu le centrage latéral du film. Un capteur de fin de bobine déclenche une alarme avant l'arrêt.

• Étape 3 : passage sur le collier de formage (tube formeur). Le film plat passe autour d'un épaulement (conformateur ou collerette) qui lui donne une forme tubulaire. La qualité géométrique de ce composant conditionne la régularité des soudures.
• Étape 4 : soudure longitudinale. Les bords du film se chevauchent (joint en recouvrement lap seal) ou se rejoignent bord à bord (joint en ailette fin seal). Une barre chauffante soude ce joint vertical en continu. L'épaisseur et la structure du film (complexe, monomatériau, papier kraft) déterminent la température et la pression à appliquer selon la configuration.

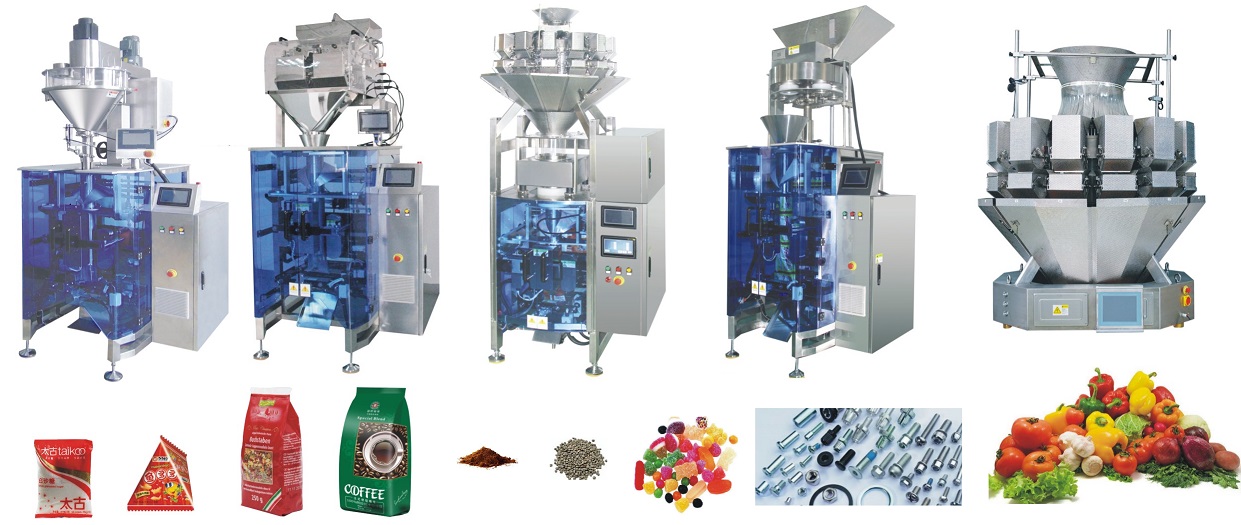

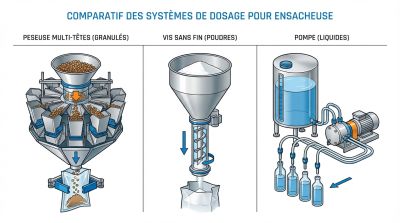

Étape 5 : dosage du produit. Le produit tombe dans le tube de remplissage par gravité ou est acheminé par le système de dosage. Le doseur conditionne directement la précision, la cadence et les besoins de nettoyage de la ligne (point clé pour une doseuse pour sachets souples en ensachage vrac). Quatre familles se distinguent :

• Peseuse multi-têtes associative : pour granulés et solides irréguliers. Précision typique : ± 0,5 à 1 g selon le produit. Cadence élevée.
• Vis sans fin (auger) : pour poudres. Bonne précision volumétrique. Sensible à la densité apparente et à l'hygroscopie.
• Doseur volumétrique à coupelle : pour granulés réguliers (sucre, sel). Simple et rapide, mais sensible aux variations de densité.
• Pompe à piston ou à engrenages : pour liquides et semi-liquides. Nettoyage rigoureux exigé entre les changements de produit.

Un doseur sous-dimensionné devient le goulot d'étranglement de la ligne et réduit directement l'OEE.

• Étape 6 : soudure transversale du fond. Les mâchoires transversales compriment et chauffent le film sur une largeur définie. Elles créent simultanément le fond du sachet en cours et le haut du sachet précédent.
• Étape 7 : découpe. Un couteau intégré aux mâchoires ou indépendant sépare les sachets. Des perforations (chapelet) ou des découpes de forme (eurohole) s'effectuent au même poste.
• Étape 8 : évacuation et contrôle. Les sachets finis tombent sur un convoyeur ou dans un bac. Une trieuse pondérale ou un contrôle optique vérifie chaque sachet en sortie pour limiter les non-conformités et réduire les rebuts.

Le sachet coussin (pillow pack) est le format standard produit par une VFFS. Il présente une soudure longitudinale au dos et deux soudures transversales (fond et haut). Sa fabrication est rapide : la machine ne nécessite pas d'outillage spécifique au-delà du collier de formage adapté à la largeur souhaitée. Ce format convient aux snacks, aux granulés, aux poudres, aux légumes secs et aux produits petfood. Sa limite est l'absence de stabilité debout en linéaire.

Le sachet fond plat (flat bottom ou SOS) repose verticalement grâce à une base soudée séparément. Il requiert un mécanisme de soufflet intégré à la machine ou un outillage supplémentaire. Le quad seal (4 panneaux soudés) offre une rigidité supérieure pour les grands volumes. Ces formats allongent le cycle de soudure. La cadence effective est généralement inférieure de 15 à 30 % par rapport au sachet coussin pour une même machine, selon le film utilisé et les paramètres de soudure à confirmer en essais. Ils nécessitent un film à structure barrière plus complexe pour maintenir la forme.

Le stick pack est un sachet cylindrique de petit diamètre adapté aux unidoses. Ces machines fonctionnent sur des lignes multipistes simultanées, généralement de 4 à 20 pistes. Les ordres de grandeur de cadence selon la configuration :

• Monopiste : 60 à 100 sticks/min.
• Multipistes (8 pistes) : 400 à 600 sticks/min.
• Multipistes (20 pistes) : jusqu'à 1 200 à 1 800 sticks/min selon configuration et essais.

Le stick pack relève de machines dédiées et diffère du périmètre d'une VFFS standard.

Une VFFS équipée d'un module doypack peut produire des sachets à fond stable avec zip intégré. Ce module ajoute une étape de formage du fond avant la soudure principale. La cadence chute de 20 à 40 % par rapport au sachet coussin sur la même machine, selon le module, le format et la qualité visuelle attendue (valeur à confirmer en essais). Lorsque le volume de production est faible, le format doypack ou les sachets avec bouchon à vis sont mieux servis par une machine à sachets préformés. Ces machines atteignent généralement 20 à 30 sachets/min mais offrent une qualité visuelle supérieure.

Le doseur est le composant qui conditionne le plus directement la précision, la cadence et le coût de maintenance de la ligne. À l'achat, il peut aussi peser sur le devis via les pièces d'usure, les contraintes de nettoyage et les temps de changement de produit.

L'injection d'azote (N₂) chasse l'oxygène et ralentit l'oxydation. Le CO₂ inhibe la prolifération bactérienne. Ces deux gaz se combinent selon le produit cible. Un mélangeur de gaz permet de régler le ratio en production.

Le risque principal d'un MAP mal réglé est double : des sachets gonflés (excès de gaz) qui posent des problèmes de conditionnement secondaire, ou une teneur en O₂ trop élevée qui annule le bénéfice de conservation. La mesure O₂ résiduel est souvent réalisée à une fréquence définie par le plan qualité (par exemple en contrôles horaires), ou en continu avec un analyseur en ligne, selon la criticité produit.

• Zip de refermeture : soudé sur le film avant formage ou intégré via module. Requiert un film prédécoupé ou une bobine avec zip pré-intégré. La cadence baisse de 10 à 20 % selon le dispositif.
• Eurohole (trou de suspension) : perforé par poinçon intégré aux mâchoires ou en poste séparé. Aucun impact significatif sur la cadence.
• Encoche d'ouverture facile : petite entaille sur le bord du sachet permettant un arrachage propre. Se réalise via un poinçon sur les mâchoires.
• Découpe de forme : bordures arrondies ou angles coupés. Requiert des mâchoires spécifiques.

• L'impression date/lot s'effectue par jet d'encre (thermique ou UV) ou thermo-transfert, synchronisée au cycle machine via le PLC. La lisibilité des codes est à valider selon les exigences clients et le secteur.
• La trieuse pondérale en sortie de VFFS détecte les sachets hors poids (vides, insuffisants ou en surpoids) et limite les non-conformités, les retours et les rebuts.
• Le détecteur de métaux (ou un système à rayons X selon le risque produit) s'installe en aval de la VFFS. Ces contrôles sont souvent demandés par les référentiels qualité et les cahiers des charges, en particulier en agroalimentaire.

Pour obtenir un devis comparable d'un fournisseur à l'autre, précisez les paramètres qui changent réellement la cadence et l'architecture de ligne.

• Cadence visée : exprimez la cadence attendue et la cadence minimale acceptable (les valeurs varient selon configuration et essais).
• Produit et débit : nature (poudre, granulé, liquide, pièces), fluidité, poussières, sensibilité à la casse ; ajoutez un ordre de grandeur de débit (ex. 300 kg/h ou par lot) si pertinent.
• Format(s) de sachets : dimensions, type de soudures, présence de zip/bouchon ; le choix du format peut imposer un module et réduire la cadence.
• Film : structure (complexe, monomatériau, kraft), épaisseur, imprimé/non imprimé et repères d'impression.
• Changements de format : fréquence des changements, temps de réglage accepté, besoin d'outillages supplémentaires.
• Hygiène et nettoyage : exigences (inox, accès, démontage), surtout en ensachage vrac alimentaire ou produits pulvérulents.
• Contrôles en ligne : trieuse pondérale, détection, impression, MAP ; ils sécurisent la conformité mais alourdissent le devis.

Une VFFS intermittente convient souvent quand les formats changent fréquemment et que la cadence reste modérée : les réglages sont généralement plus tolérants, et l'investissement peut être plus contenu. Une VFFS continue se justifie surtout quand la productivité est prioritaire, avec des séries longues et un film maîtrisé, car elle peut améliorer la cadence réelle et la stabilité des soudures selon la configuration.

Dans les deux cas, la cadence annoncée dépend du produit, du doseur, du film et des options (MAP, zip, contrôles). Il est recommandé de valider sur essais les performances sur vos formats et votre film.
