Pyrolyseur
4 produits trouvésLe pyrolyseur s'intègre à une chaîne analytique existante pour étendre ses capacités vers les matériaux non volatils et insolubles. Un laboratoire équipé d'un chromatographe en phase gazeuse ou d'un système LC/MS peut coupler directement un pyrolyseur de laboratoire sur son injecteur, sans refonte de l'infrastructure. L'échantillon est dégradé thermiquement en absence d'oxygène par pyrolyse ; les fragments générés sont séparés par technique séparative puis identifiés par spectrométrie de masse. L'objectif analytique peut viser l'identification matière, le contrôle qualité de formulation, l'investigation de non-conformité ou le suivi de vieillissement.
Pyrolyseur hybride GC MS : Ă point de Curie et Ă bloc chauffant - JHI08
L’instrument JHI - 08 est un pyrolyseur hybride pour GCMS spécialement conçu pour cette approche. Il combine deux méthodes de chauffage : - le chauffage par point de Curie, qui offre une ...

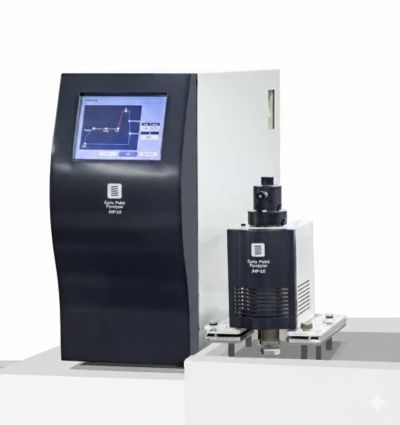

Pyrolyseur GCMS Ă point de Curie JHP 10
La pyrolyse - GC/MS est une technique analytique puissante permettant d’étudier des matériaux solides ou liquides non volatils. Elle fonctionne en deux étapes : - Pyrolyse : l’échantillon ...
Pyrolyseur LCMS pour une analyse thermique progressive - CHEMZO
La Pyrolyse LCMS combine une analyse thermique progressive (pyrolyse ou désorption thermique) avec le spectromètre de masse d'un système LCMS via la source d'ionisation. - CHEMZO est le premier ...
Pyrolyseur - GC/MS avec l'injecteur JCI-77
La pyrolyse - GC/MS avec l’injecteur JCI - 77 combine les avantages du chauffage rapide et contrôlé par point de Curie avec une mise en œuvre simple et sans installation permanente, permettant ...
Combien coûte un pyrolyseur ?
Le prix d'un pyrolyseur de laboratoire varie généralement entre 8 000 € et 45 000 €. Plusieurs facteurs expliquent cet écart : la technologie de chauffe (point de Curie ou four/bloc céramique), les modes analytiques disponibles (flash uniquement ou EGA + double-shot + heart-cut), le niveau d'automatisation et la compatibilité instrumentale du pyrolyseur avec le parc chromatographe en place.
Les pyrolyseurs manuels d'entrée de gamme sont accessibles dès 8 000 à 12 000 euros. Ils conviennent aux laboratoires réalisant des analyses ponctuelles de matériaux ou de polymères, en mode flash uniquement et sans passeur d'échantillons. Les pyrolyseurs analytiques multi-étapes, avec rampes de température programmables et accès aux modes EGA et double-shot, se situent généralement entre 20 000 et 35 000 euros.
Les solutions les plus avancées, intégrant passeur automatique, cryotrapping, commutation de gaz (inerte ou réactant), et couplage GC/MS ou pyroyse LC/MS dépassent 45 000 euros. À ce niveau de gamme, il convient également d'intégrer le coût des consommables récurrents (pyrofoils, coupelles, tubes quartz, liners) et du kit d'installation spécifique au modèle de GC existant dans le laboratoire.
Type de pyrolyseur | Estimation de prix | Niveau d'automatisation | Usages principaux en laboratoire | Technologie de chauffe / modes typiques |
Pyrolyseur manuel d'entrée de gamme | 8 000 € à 12 000 € | Faible | Analyses ponctuelles, identification de polymères, essais matériaux | Point de Curie ou four ; mode flash (single-shot) |
Pyrolyseur analytique multi-étapes | 20 000 € à 35 000 € | Moyen | Analyses thermiques programmées, séparation volatils / non volatils | Four céramique programmable ; modes EGA, double-shot |
Pyrolyseur avancé avec options | Plus de 45 000 € | Élevé | Fort débit d'analyses, couplage GC/MS ou LC/MS, automatisation | Four hybride ou Curie + four ; modes flash, EGA, double-shot, heart-cut, pyrolyse réactive, cryotrapping |
Quels sont les différents types de pyrolyseur ?
Pyrolyseur GC/MS
Le pyrolyseur GC/MS se connecte directement à l'injecteur du chromatographe en phase gazeuse couplé à un spectromètre de masse. Le pyrolyseur assure la dégradation thermique de l'échantillon ; les gaz de pyrolyse produits traversent une interface maintenue entre 250 et 300 °C pour éviter toute condensation, puis entrent dans le GC en mode split ou splitless selon la concentration attendue des fragments. Le MS identifie les composés séparés par leur rapport m/z.
Ce type de pyrolyseur de laboratoire couvre les matrices les plus fréquentes en environnement industriel.
- L'analyse des plastiques, polymères, résines et composites représente l'usage principal.
- Les laboratoires travaillant sur des peintures et encres, des adhésifs structuraux, des caoutchoucs chargés, des bitumes ou des microplastiques environnementaux utilisent ce couplage pour obtenir un pyrogramme caractéristique de la matrice.
- Pour les laboratoires industriels, le pyro GC MS constitue le couplage de référence. La compatibilité avec un GC existant repose sur un kit d'interface fourni par le fabricant du pyrolyseur.
Pyrolyseur LCMS
Le pyrolyseur LCMS est destiné aux laboratoires équipés de chromatographie liquide couplée à la spectrométrie de masse. Il permet une analyse thermique progressive des échantillons dont les composés d'intérêt ne sont pas compatibles avec une séparation en phase gazeuse : molécules thermosensibles à masse molaire élevée, polaires ou non volatiles même après fragmentation thermique. Les composés générés sont transférés directement vers la source LC/MS via une interface dédiée.
Ce type de pyrolyseur analytique complète le couplage GC/MS lorsque certaines matrices produisent des fragments trop lourds ou trop polaires pour traverser une colonne capillaire GC. Ce pyrolyseur de laboratoire trouve ses applications en chimie fine, en formulation de matériaux avancés et en recherche sur des matrices biologiques ou biocomposites. Avant l'achat d'un pyrolyseur LCMS, le laboratoire doit vérifier la compatibilité de l'interface thermique avec la source ionisation de son système LC/MS, ainsi que les débits et pressions admissibles en entrée de source.
Quelle technologie de chauffe choisir pour le pyrolyseur ?
Le choix entre point de Curie et four céramique conditionne directement les modes analytiques accessibles et les consommables à prévoir.
- Le pyrolyseur à point de Curie chauffe l'échantillon par induction jusqu'à la température magnétique du pyrofoil utilisé. Cette température, fixe pour chaque référence de pyrofoil, couvre une plage de 160 à 1 040 °C selon la composition du filament. La montée en température atteint environ 0,2 seconde, ce qui garantit une reproductibilité élevée de l'empreinte de pyrolyse (RSD température du pic ≤ 0,3 %). Ce mode convient au contrôle qualité en série et aux méthodes normées nécessitant une répétabilité stricte.
- Le four céramique programmable offre une plage de 40 à 800 °C avec des rampes atteignant 600 °C/min et des temps de pyrolyse réglables de 1 à 99 secondes. Cette flexibilité permet de paramétrer finement les cycles selon la matrice analysée : température, durée, vitesse de montée, nombre de paliers. Un laboratoire gérant des matrices très variées (polymères thermostables, bitumes, composites) tire davantage parti d'un four programmable, au prix d'une mise au point plus longue des méthodes. Les deux technologies peuvent coexister dans les modèles hybrides.
Quels modes d'analyse Py-GC/MS utiliser selon l'objectif laboratoire ?
Le pyrolyseur multi-étapes donne accès à plusieurs modes qui ne répondent pas aux mêmes objectifs analytiques. Le choix du mode oriente directement la qualité de l'information obtenue et le temps d'analyse consacré à chaque échantillon.
- Le mode flash (single-shot) applique une température fixe élevée, généralement entre 500 et 800 °C, pour générer en moins d'une seconde une empreinte globale du matériau. Ce mode convient à l'identification rapide d'un polymère ou à la comparaison de lots en production.
- Le mode EGA (Evolved Gas Analysis) fait progresser la température selon une rampe programmée de 40 à 800 °C environ, et mesure les composés gazeux dégagés à chaque palier. Le thermogramme obtenu révèle à quelles températures se libèrent les additifs, les solvants résiduels et les fragments du backbone polymère. L'EGA sert généralement à paramétrer les autres modes en identifiant les zones thermiques d'intérêt avant de lancer une analyse ciblée.
- Le mode double-shot combine une première étape de désorption thermique à basse température (80 - 350 °C environ) pour isoler les volatils, les additifs et les monomères résiduels, suivie d'une pyrolyse à haute température (500 - 800 °C) pour fragmenter le polymère. Cette séquence simplifie l'interprétation des chromatogrammes en séparant deux populations de composés dans deux analyses distinctes. L'ajout d'un cryotrapping en tête de colonne lors de la première étape améliore la résolution des pics de volatils.
- Le mode heart-cut complète cette approche en ciblant sélectivement une ou plusieurs fenêtres de température définies par un EGA préalable, pour analyser en détail une zone spécifique dans une matrice très complexe. Ce mode allonge la durée d'analyse mais apporte un niveau de sélectivité utile en expertise ou en investigation de contamination.
Comment fonctionne un pyrolyseur ?
L'échantillon, quelques microgrammes à quelques milligrammes selon le mode, est placé dans le pyrolyseur de laboratoire dans un tube quartz ou une coupelle. Le pyrolyseur le chauffe rapidement, généralement entre 400 et 1 000 °C, en absence totale d'oxygène grâce à une purge préalable au gaz vecteur inerte. Cette étape correspond à la pyrolyse thermique. La chaleur fragmente les macromolécules en composés de plus faible masse molaire. Ces gaz de pyrolyse sont entraînés par le gaz vecteur (hélium ou azote selon la configuration) vers le chromatographe en phase gazeuse ou le système LC/MS via une interface chauffée maintenue entre 250 et 300 °C pour éviter toute condensation.
L'injection dans le GC s'effectue en split ou en splitless selon la concentration des fragments attendus. Le mode split convient aux matrices riches en fragments (polymères courants) ; le mode splitless est préféré pour les faibles concentrations ou les composés traces. Le chromatographe assure la séparation chromatographique sur colonne capillaire ; le détecteur MS identifie chaque composé par son rapport m/z et produit un pyrogramme caractéristique de l'échantillon.
Les paramètres à spécifier lors de la mise en place d'une méthode couvrent :
- la température de pyrolyse et sa durée,
- la vitesse de montée (jusqu'à 600 °C/min sur les fours programmables),
- le mode choisi (flash, EGA, double-shot),
- la température de l'interface et de l'aiguille de transfert,
- le débit et la nature du gaz vecteur,
- le rapport de split.
Quelles sont les applications du pyrolyseur de laboratoire ?
Le pyrolyseur couvre des besoins analytiques précis dans l'industrie des plastiques, des polymères et des matériaux composites. Cet équipement d'analyse intervient chaque fois qu'un laboratoire doit caractériser un matériau organique qui ne se prête pas à une analyse directe en GC/MS classique. Les cas d'usage les plus fréquents en B2B sont :
- L'identification d'un polymère inconnu ou la vérification de conformité de matière première à réception, en comparant le pyrogramme obtenu à celui d'un étalon de référence.
- L'investigation de non-conformité sur pièce ou revêtement : peintures industrielles, adhésifs structuraux, encres d'impression.
- L'analyse de caoutchoucs chargés et d'élastomères pour caractériser le type de base et les charges organiques.
- La caractérisation de bitumes routiers et de liants hydrocarbonés pour contrôle formulation ou expertise vieillissement.
- La détection et la quantification de microplastiques dans des matrices environnementales (eau, sol, sédiments).
Le pyrolyseur de laboratoire répond également aux besoins de R&D, de contrôle qualité et d'expertise lors de litiges ou d'audits. La pyrolyse thermique permet des analyses avec une préparation d'échantillon limitée à un découpage et une pesée, ce qui réduit le risque de contamination et le temps opérateur par rapport aux méthodes de dissolution ou d'extraction.
Quels sont les avantages et les contraintes du pyrolyseur ?
Le pyrolyseur de laboratoire réduit la préparation d'échantillon à son minimum : quelques microgrammes à quelques milligrammes suffisent, sans dissolution ni extraction préalable dans la plupart des cas. Cet équipement d'analyse traite des matrices solides directement, ce qui limite les risques de perte d'analytes et raccourcit les délais analytiques. La pyrolyse en mode flash donne des résultats en quelques minutes une fois la méthode développée.
Les contraintes de cet équipement de pyrolyse concernent principalement la gestion des résidus et l'effet mémoire. Les échantillons riches en résidus carbonés ou en composés lourds laissent des dépôts dans le tube quartz, l'aiguille de transfert ou la chambre de pyrolyse. Ces dépôts libèrent des composés parasites lors des analyses suivantes (pics fantômes). La solution opératoire consiste à remplacer systématiquement les consommables entre analyses : tube quartz, pyrofoil (sur les modèles à point de Curie), coupelles et liners. Pour les modèles à four céramique, un cycle de nettoyage à haute température entre deux séries permet de brûler les résidus organiques résiduels.
L'interface chauffée entre le pyrolyseur et le chromatographe constitue un point de vigilance : une température d'interface insuffisante entraîne la condensation de fragments semi-volatils et fausse le pyrogramme. Parmi les autres contraintes pratiques :
- La mise au point des méthodes (température, durée, rampe, mode) demande une compétence technique avancée et du temps pour les nouvelles matrices.
- Le stock de consommables (pyrofoils, coupelles, tubes quartz) représente un coût récurrent à budgéter dès l'achat.
- L'intégration au GC existant impose un kit d'interface compatible ; tous les kits ne sont pas universels selon le fournisseur de pyrolyseur et le modèle de GC.
- La technique est destructive et ne convient pas aux échantillons uniques nécessitant une analyse non destructive complémentaire.
Quel fournisseur de pyrolyseur choisir ?
Gaz Analytique
Gaz Analytique propose une gamme de pyrolyseurs couvrant les couplages GC-MS et LC-MS, compatibles avec les principales plateformes chromatographiques du marché. Les pyrolyseurs de laboratoire distribués par Gaz Analytique incluent des modèles à point de Curie et des modèles hybrides combinant point de Curie et bloc chauffant, adaptés aux laboratoires nécessitant à la fois reproductibilité normée et flexibilité de paramétrage.
Parmi les instruments disponibles figurent :
- le pyrolyseur hybride GC-MS Ă point de Curie et bloc chauffant JHI-08
- le pyrolyseur GC-MS Ă point de Curie JHP-10
- l'injecteur portable pyrolyseur Ă point de Curie JCI-77 pour GC/GC-MS
- le pyrolyseur LC-MS CHEMZO
Gaz Analytique cible les laboratoires de recherche travaillant sur des équipements analytiques spécialisés, avec un accompagnement orienté vers les applications en polymères, matériaux avancés et chimie fine. Les consommables associés (pyrofoils, tubes quartz) sont disponibles dans leur catalogue.
Quad Service
Parmi ses solutions figurent des pyrolyseurs, notamment des pyrolyseurs de laboratoire de la série 6000 CDS, conçus pour la décomposition thermique sans solvants et l'analyse Py-GC-MS de polymères et macromolécules complexes. Ces instruments s'intègrent à différents systèmes GC du marché via des kits d'interface fournis par Quad Service, ce qui simplifie l'installation sur un parc chromatographique existant.
Quad Service propose d'intégrer ces pyrolyseurs analytiques à différents systèmes GC pour optimiser les résultats analytiques. L'entreprise met également à disposition des générateurs de gaz et du matériel reconditionné, et assure un support de maintenance sur les instruments distribués.
CJ Lab
Parmi ses offres, CJ LAB distribue plusieurs modèles de pyrolyseurs adaptés aux besoins des laboratoires selon les couplages et technologies recherchés. L'entreprise propose notamment :
- des pyrolyseurs de laboratoire standards
- des pyrolyseurs Ă point de Curie
- des injecteurs pyrolyseurs GC-MS portables
Elle commercialise également des pyrolyseurs hybrides intégrant différents modes de chauffe, conçus pour les analyses thermiques des polymères et autres composés non volatils. Ces équipements facilitent la pyrolyse programmée ou flash des échantillons, en couplage GC ou GC-MS. CJ LAB propose aussi des consommables associés (pyrofoils, coupelles, tubes quartz) ainsi qu'une offre de matériel d'occasion, ce qui permet aux laboratoires disposant d'un budget limité de démarrer une activité Pyr-GC/MS sans investissement initial au niveau d'un équipement neuf haut de gamme.
