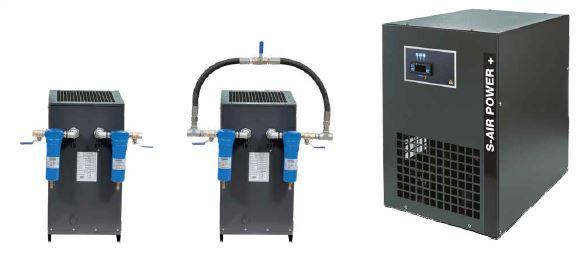

Sécheurs air frigorifiques

Le sécheur par réfrigération et le sécheur d’air frigorifique utilisent un cycle frigorifique pour abaisser la température de l’air comprimé et provoquer la condensation de l’humidité. Ce principe repose sur un échangeur de chaleur air-air pour un refroidissement préalable, puis un échangeur de chaleur air-réfrigérant alimenté par un compresseur frigorifique ou un compresseur scroll. L’air atteint une zone de basse température dans l’évaporateur, où l’eau se transforme en condensats, ensuite dirigés vers un purgeur de condensats. Un réchauffage final limite la perte de charge et évite la formation d’eau dans la tuyauterie pneumatique. Ce fonctionnement assure un point de rosée sous pression stable pour les réseaux pneumatiques industriels recherchant un PDP +3°C.

Schéma simplifié :

• Refroidissement préalable air-air
• Passage dans l’échangeur air-réfrigérant
• Condensation et séparation de l’humidité
• Purge automatique des condensats
• Réchauffage contrôlé à la sortie

Le sécheur d’air comprimé par réfrigération stabilise un point de rosée sous pression correspondant à la température à laquelle la vapeur d’eau contenue dans l’air comprimé condense. Un PDP maîtrisé à +3°C garantit la protection des équipements pneumatiques et la continuité de production. Cette valeur correspond à la classe 4 de la norme ISO 8573-1, standard courant dans l’automobile, la métallurgie, l’agroalimentaire ou la plasturgie. Ce paramètre conditionne la fiabilité opérationnelle, la prévention de la corrosion et la stabilité des procédés sensibles à l’humidité. Les sécheurs d’air par réfrigération et sécheurs d’air réfrigérés sont conçus pour maintenir cette performance même en environnement industriel variable.

Rappels clés :

• PDP = température de condensation sous pression

Un sécheur réfrigéré offre un PDP +3°C stable, mais la technologie présente des limites dans les environnements froids ou pour des applications nécessitant une classe ISO supérieure. Un sécheur d’air par réfrigération ne permet pas d’obtenir un air ultra-sec pour les procédés critiques, notamment instrumentation sensible, pharmaceutique stérile ou air respirable. Les variations importantes de débit ou de température d’entrée peuvent réduire la performance du cycle frigorifique. Les températures ambiantes élevées au-delà de 43–50°C limitent l’efficacité du condenseur et du circuit de réfrigération. Dans ces cas, un sécheur par adsorption devient nécessaire pour maintenir la sécurité des procédés.

Situations non adaptées :

• Besoin d’un PDP < 0°C
• Température ambiante extrême
• Variations de charge importantes
• Exigences ISO ≤ classe 3
• Processus sensibles à l’humidité résiduelle

Un sécheur non cyclique est un sécheur par réfrigération fonctionnant en continu, avec un compresseur frigorifique actif quelle que soit la charge thermique. Ce type de sécheur d’air frigorifique maintient un point de rosée stable grâce à un cycle frigorifique permanent et une production de froid constante. Les sécheurs réfrigérants non cycliques conviennent aux réseaux d’air comprimé industriel où le débit d’air varie peu et où la priorité porte sur la stabilité du PDP +3°C. Leur principe repose sur un échangeur de chaleur air-air compact, un échangeur air-réfrigérant, un évaporateur et un condenseur travaillant en régime fixe. Ce fonctionnement assure une qualité d’air alignée sur la classe ISO 8573-1 visée, sans modulation énergétique.

À retenir :

• Fonctionnement en continu
• Froid produit en permanence
• Stabilité du point de rosée
• Consommation électrique constante
• Adapté aux charges thermiques régulières

Un sécheur cyclique — également appelé sécheur d’air comprimé par réfrigération à régulation — module la puissance frigorifique en fonction de la charge. Le compresseur à air s’arrête lorsque le froid accumulé suffit, puis redémarre selon la demande. Cette technologie améliore l’efficacité énergétique et réduit les coûts d’exploitation pour les ateliers et réseaux pneumatiques soumis à des variations de débit d’air. Le fonctionnement repose sur un accumulateur frigorifique, une régulation gaz chaud, ou une régulation VSD pilotée par commande électronique. Les sécheurs d’air par réfrigération cycliques diminuent la consommation électrique tout en conservant un point de rosée sous pression stable à +3°C.

Points clés :

• Modulation selon charge thermique
• Réduction des consommations électriques
• Accumulateur ou VSD selon modèles
• Adapté aux variations de débit
• Maintien du PDP +3°C

Le choix entre sécheur réfrigéré cyclique ou non cyclique dépend des variations de débit d’air, des exigences énergétiques et des conditions d’installation. Les environnements industriels recherchant un sécheur d’air par réfrigération stable en charge continue privilégient les modèles non cycliques. Les exploitants visant une optimisation du TCO et une meilleure maîtrise des coûts d’exploitation optent pour un modèle cyclique. L’analyse doit intégrer la température ambiante, la pression disponible, le mode de refroidissement (air ou eau) et l’impact sur la consommation.

Un sécheur par réfrigération s’intègre dans de nombreux environnements industriels où la maîtrise de l’humidité garantit la fiabilité opérationnelle. Les sécheurs d’air par réfrigération et les sécheurs réfrigérants sécurisent les réseaux pneumatiques dans l’automobile, la plasturgie, la métallurgie, l’aéronautique ou l’industrie agroalimentaire. Ce type de sécheur d’air frigorifique contribue à la continuité de production en protégeant l’outillage pneumatique et les machines de production contre le risque d’humidité. Les installations maintenance, énergie, ateliers d’assemblage, systèmes d’instrumentation et réseaux d’air comprimé industriel utilisent ce traitement pour stabiliser le point de rosée et limiter la corrosion dans les tuyauteries.

Secteurs concernés :

• Automobile, mécanique, métallurgie
• Agroalimentaire, pharmaceutique, chimie
• Plasturgie, textile, logistique
• Ateliers pneumatiques, CNC, machines de production

Un sécheur d’air comprimé par réfrigération fournit un point de rosée stabilisé +3°C, suffisant pour la majorité des applications industrielles. Ce niveau protège l’outillage pneumatique, réduit l’encrassement interne et améliore la fiabilité des circuits pneumatiques. Les sécheurs d’air par réfrigération kasser, sécheurs réfrigérés et autres modèles équivalents sécurisent les opérations de soufflage, les machines CNC, les lignes d’assemblage et les process nécessitant une élimination de l’humidité sans exigence d’air ultra-sec. Ce traitement convient aux environnements où la priorité porte sur la stabilité du réseau et la réduction des pannes liées à la condensation.

Applications typiques :

• Soufflage et nettoyage
• Machines CNC et robots d’assemblage
• Outillage pneumatique
• Instrumentation non critique
• Lignes de production standard

Un sécheur d’air par réfrigération n’est pas adapté aux procédés nécessitant un point de rosée très bas, notamment dans la pharmaceutique avancée, la pétrochimie ou l’instrumentation de haute précision. Les installations recherchant une classe ISO 8573-1 ≤ classe 3 doivent se tourner vers un sécheur par adsorption pour atteindre une basse température et éviter toute condensation résiduelle. Un sécheur réfrigéré est également limité dans les environnements très froids ou soumis à de fortes variations thermiques. Les process sensibles à l’humidité exigent une stabilité accrue du point de rosée et une élimination profonde de vapeur d’eau.

Situations nécessitant une autre technologie :

• Exigence ISO ≤ classe 3
• Environnement froid ou instable
• PDP < 0°C requis
• Procédés critiques sensibles à l’humidité
• Air respirable ou instrumentation hautement précise

Un sécheur par réfrigération doit être sélectionné selon les conditions réelles du réseau d'air comprimé industriel. Le débit d'air, la pression de service, la température d'entrée, la température ambiante et les pertes de charge déterminent la performance d'un sécheur d'air frigorifique. Les sécheurs d'air par réfrigération avec échangeur air-air et échangeur air-réfrigérant doivent être compatibles avec les raccordements pneumatiques, le flux d'air disponible et l'emplacement d'installation. L'analyse inclut également la capacité du purgeur de condensats et la compatibilité avec la filtration existante. Ce dimensionnement conditionne la stabilité du point de rosée sous pression et la continuité de production.

Paramètres à vérifier :

• Débit réel et pression nominale
• Température d'entrée / ambiance
• Perte de charge admissible
• Raccordements, purgeurs, filtration
• Espace et ventilation

La consommation électrique d'un sécheur d'air par réfrigération influence directement le TCO, surtout lorsque le débit varie. Les modèles cycliques ou VSD réduisent la dépense énergétique grâce à une modulation du cycle frigorifique, alors que les modèles non cycliques consomment en continu. La puissance installée, l'efficacité des échangeurs et la régulation gaz chaud jouent un rôle majeur dans l'optimisation énergétique. Dans un réseau d'air comprimé industriel, le choix d'un sécheur réfrigéré à faible consommation améliore la maîtrise des coûts d'exploitation et réduit l'impact environnemental. L'analyse doit prendre en compte la charge thermique saisonnière et la température ambiante.

Comparatif énergie :

Un dimensionnement précis du sécheur d'air par réfrigération garantit la stabilité du point de rosée et évite les défaillances liées à la condensation résiduelle. Un sécheur sous-dimensionné n'élimine pas l'humidité correctement, génère corrosion et instabilité dans les réseaux pneumatiques. Un surdimensionnement accroît la consommation électrique et réduit l'efficacité du cycle frigorifique. Le choix d'un sécheur d'air frigorifique doit intégrer le débit réel, les variations de température d'entrée, les cycles de production et la pression disponible. Ce travail assure la continuité de production et prolonge la durabilité des composants pneumatiques.

Points clés de dimensionnement :

• Débit réel
• Température d'entrée
• Cycle de production
• Pression disponible

Un sécheur par réfrigération s'installe après le compresseur et le réservoir d'air, afin de traiter un flux stabilisé et limiter la charge thermique sur le circuit frigorifique. Les sécheurs d'air par réfrigération fonctionnent avec un échangeur de chaleur air-air et un échangeur air-réfrigérant, ce qui impose une filtration en amont pour retenir particules et huile avant l'entrée dans l'évaporateur. En aval, une filtration coalescente protège les réseaux pneumatiques et l'outillage. Le sécheur d'air frigorifique doit rester compatible avec les purgeurs, séparateurs d'eau et la tuyauterie d'air comprimé. Cette position garantit un point de rosée stable et une protection durable contre la corrosion.

Chaîne de traitement :

• Compresseur → Réservoir → Filtration amont → Sécheur par réfrigération
• Purgeurs / séparateurs → Filtration aval → Distribution réseau

L'installation d'un sécheur d'air comprimé par réfrigération nécessite un environnement maîtrisé pour garantir l'efficacité du cycle frigorifique. L'appareil doit disposer d'une ventilation suffisante pour évacuer la chaleur du condenseur, ainsi qu'un espace d'accès pour la maintenance. Les sécheurs réfrigérés doivent être placés dans un local avec une température ambiante compatible et une alimentation électrique adaptée. La gestion des condensats via un purgeur temporisé ou à commande de niveau est indispensable pour éviter l'accumulation d'eau. Une attention particulière est portée aux raccordements pneumatiques et à la stabilité du flux d'air.

Bonnes pratiques :

• Ventilation du local et évacuation calorique
• Gestion des condensats conforme
• Alimentation 230V/400V compatible
• Raccordements étanches et accessibles
• Dégagement pour maintenance

La maintenance d'un sécheur réfrigéré garantit la stabilité du point de rosée sous pression et la performance du cycle frigorifique. Les échangeurs doivent être nettoyés régulièrement pour maintenir l'échange thermique. Les purgeurs de condensats nécessitent un contrôle périodique afin d'éviter colmatage ou fuites. Les sécheurs d'air par réfrigération exigent aussi la surveillance du fluide frigorigène et un suivi du microcontrôleur électronique. Un contrôle régulier du PDP permet de détecter toute dérive liée à un encrassement ou un manque de réfrigération. Une maintenance préventive assure la continuité de production et prolonge la durabilité des composants.

Tâches essentielles :

• Nettoyage échangeurs air-air / air-réfrigérant
• Vérification purgeurs et séparateurs
• Contrôle du point de rosée
• Inspection du fluide frigorigène
• Maintenance périodique du compresseur frigorifique

Un sécheur par réfrigération utilise un fluide frigorigène(R134a, R513A ou équivalent) soumis à la réglementation F-Gas. Ces règles encadrent la manipulation du fluide, l'étanchéité du circuit frigorifique et la vérification périodique des charges exprimées en équivalent CO₂. Les sécheurs d'air par réfrigération doivent intégrer un condenseur et un compresseur frigorifique conformes, avec une traçabilité complète des opérations de maintenance. Pour les exploitants, ces obligations garantissent un impact environnemental réduit et une maîtrise des risques liés aux émissions. Les fabricants de sécheurs réfrigérés communiquent la charge installée pour faciliter le suivi réglementaire et le contrôle annuel lorsqu'il est requis.

Points réglementaires :

• Contrôle d'étanchéité selon charge CO.
• Manipulation F-Gas certifiée
• Traçabilité des opérations
• Surveillance des fuites potentielle
• Conformité fluides frigorigènes R134a / R513A

Les sécheurs d'air par réfrigération permettent d'atteindre une qualité d'air conforme à la norme ISO 8573-1, notamment la classe 4 avec un point de rosée +3°C. Cette norme définit les seuils admissibles d'eau, d'huile et de particules pour les réseaux pneumatiques industriels. Un sécheur d'air réfrigéré stabilise l'humidité en amont des filtrations coalescentes et particulaires, contribuant à la protection des outils et à la continuité de production. Selon les secteurs (agroalimentaire, pharmaceutique, électronique), une classe plus stricte peut être requise et nécessite un sécheur par adsorption en complément.

Normes ISO 8573-1 (extrait) :

Un sécheur d'air frigorifique génère des condensats contenant eau, huile et particules issues des réseaux pneumatiques. Leur élimination est encadrée par des obligations environnementales. Les exploitants doivent séparer huile/eau grâce à un séparateur de condensats approprié et éviter tout rejet direct dans le réseau d'assainissement. Les sécheurs réfrigérants nécessitent l'intégration d'un purgeur fiable pour limiter les fuites et garantir une évacuation maîtrisée. Cette gestion assure la conformité réglementaire, la protection de l'environnement industriel et la durabilité des installations.

Exigences à respecter :

• Séparation huile/eau obligatoire
• Purge contrôlée et étanche
• Interdiction de rejet direct
• Maintenance du système de séparation
• Suivi de conformité environnementale
