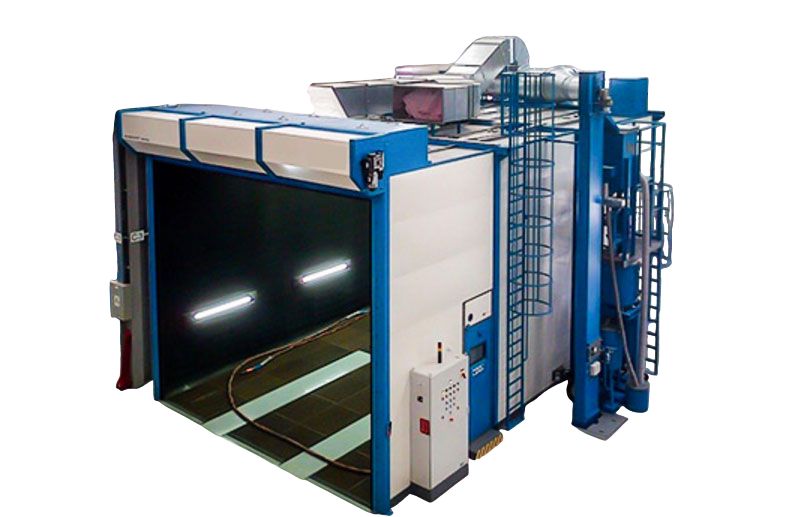

Cabine de grenaillage

Le prix d'une cabine de grenaillage industrielle dépend des dimensions de l'installation, du système de projection, du niveau d'automatisation et des équipements intégrés. Une cabine industrielle de configuration courante se situe généralement entre 20 000 et 70 000 €, tandis que certains projets de grandes dimensions peuvent représenter un investissement de 200 000 à 300 000 €, voire davantage selon le cahier des charges.

Le prix d'un équipement de grenaillage varie notamment selon :

• Les dimensions intérieures, la hauteur utile et la structure de l'enceinte.
• Le système de projection et les besoins en air comprimé.
• Le type de récupération des abrasifs, manuel, partiel ou automatique.
• La capacité de ventilation et de filtration des poussières.
• Les équipements de manutention et les contraintes de génie civil.
• Les prestations d'installation, de mise en service et de formation.

Pour une installation sur mesure, le chiffrage nécessite généralement une étude des dimensions des pièces, de la configuration de l'atelier et des capacités de production attendues.

Le grenaillage industriel consiste à projeter des abrasifs à grande vitesse sur une surface afin d'éliminer la rouille, la calamine, les anciens revêtements et les résidus de fabrication. L'impact des particules permet également d'obtenir une rugosité adaptée à l'application d'une peinture ou d'un revêtement anticorrosion.

Dans une installation industrielle, le fonctionnement d'une cabine de grenaillage repose sur la projection d'abrasifs à l'aide d'air comprimé, au moyen d'une lance manipulée par un opérateur ou d'un dispositif mécanisé. L'enceinte confine les projections et limite la dispersion des poussières dans l'atelier.

Une installation complète peut comprendre :

• Une enceinte de grenaillage équipée de parois résistantes à l'abrasion, de portes d'accès et d'un éclairage intérieur.
• Un système de projection avec lance, flexibles, buses et réservoir d'abrasif.
• Une ventilation industrielle associée à un système d'aspiration et de filtration des poussières.
• Un système de récupération des abrasifs, manuel ou mécanisé, permettant leur réutilisation après épuration.
• Des dispositifs de sécurité adaptés à la présence et aux interventions des opérateurs.

La cabine peut être intégrée à un atelier de traitement de surface ou associée à une installation de peinture industrielle.

• Le sablage et le grenaillage utilisent tous deux la projection d'abrasifs pour préparer les surfaces. Le sablage désigne couramment un traitement au jet utilisant différents abrasifs techniques, tandis que le grenaillage emploie notamment des grenailles métalliques. Le grenaillage peut fonctionner par jet d'air comprimé ou par turbine, selon l'équipement.
• Une cabine de sablage peut ainsi partager certaines caractéristiques techniques avec une cabine de grenaillage à jet libre. Le choix dépend de la nature des pièces, du média abrasif et de l'état de surface recherché.
• La métallisation par projection thermique est une opération distincte, réalisée après la préparation de surface. Elle consiste à appliquer une couche métallique protectrice, notamment pour améliorer la résistance à la corrosion.

La cabine de grenaillage à jet libre manuelle permet à un opérateur de diriger l'abrasif vers les surfaces à traiter à l'aide d'une lance. Dans les installations de grandes dimensions, l'opérateur intervient directement à l'intérieur de l'enceinte avec les protections adaptées. Cette configuration convient aux pièces unitaires, aux structures mécano-soudées et aux équipements présentant des géométries complexes. Elle offre une grande souplesse pour les travaux de décapage, de rénovation et de préparation avant peinture.

Une cabine de grenaillage automatique ou semi-automatisée peut intégrer des dispositifs motorisés de positionnement, de déplacement des pièces ou de projection. Ils conviennent aux ateliers qui recherchent une meilleure régularité des opérations ou une capacité de production plus élevée. Les grenailleuses à turbine avec convoyeur, tapis ou tambour constituent toutefois une famille de machines distincte des cabines à jet libre.

Une cabine de grenaillage de grandes dimensions est conçue pour accueillir des pièces volumineuses ou lourdes, comme des châssis industriels, des structures métalliques, des éléments de charpente ou des ensembles mécaniques. Le dimensionnement d'une cabine de grenaillage sur mesure dépend des dimensions utiles, du poids des pièces, des accès de manutention et des contraintes d'implantation. L'installation peut intégrer des portes industrielles, un système de levage, une protection intérieure renforcée et une récupération mécanisée des abrasifs. Parmi les marques spécialisées, GRESAS, fabricant belge d'équipements de traitement de surface, propose des cabines de grenaillage GRESAS à jet libre, de 3 à plus de 30 m, avec une structure insonorisée, des parois protégées contre l'abrasion et des possibilités d'agrandissement ou de déplacement. Ces installations sont commercialisées en France par TS Process & Équipements.

Une cabine équipée d'un système de récupération automatique collecte les abrasifs projetés au sol et les transporte vers une unité de séparation et d'épuration avant leur réutilisation. La récupération peut être partielle ou totale selon la surface équipée. Elle repose notamment sur des racleurs, des vis de transport, des élévateurs à godets ou des systèmes pneumatiques.

Une cabine de grenaillage professionnelle permet de préparer différentes surfaces métalliques avant peinture, métallisation ou autre traitement industriel. Les matériaux couramment concernés sont l'acier, la fonte, l'inox et certains alliages métalliques, sous réserve d'utiliser un abrasif et des paramètres adaptés. Les principales pièces traitées comprennent :

• Les charpentes et structures métalliques : poutres, profilés, ensembles mécano-soudés et éléments de construction.
• Les équipements industriels : bâtis de machines, châssis, carters et composants de grandes dimensions.
• Les pièces mécaniques : composants usinés, pièces de fonderie et sous-ensembles métalliques.
• Les équipements de manutention et de transport : éléments de grues, supports métalliques et structures de véhicules industriels.

La ventilation évacue l'air chargé en poussières pendant les opérations de grenaillage. Le dispositif d'aspiration est associé à une unité de filtration adaptée aux abrasifs et aux matériaux traités. Le dimensionnement doit permettre de maintenir une visibilité suffisante dans la cabine, de limiter la dispersion des poussières et d'assainir l'enceinte après les opérations.

Le dispositif de récupération collecte les abrasifs tombés au sol après projection. Les particules récupérées passent par des équipements de séparation afin d'éliminer les déchets, les poussières et les grains dégradés. Selon l'installation, le circuit peut comprendre un élévateur à godets, un crible, un séparateur et une réserve d'abrasifs réutilisables.

Les parois intérieures peuvent être équipées de protections anti-abrasion pour résister aux impacts répétés. Les portes, les dispositifs d'arrêt et les équipements de protection doivent être adaptés à l'exploitation de la cabine. La ventilation, la protection respiratoire, la prévention du bruit et la maîtrise des risques d'incendie ou d'explosion doivent être étudiées selon les conditions d'utilisation. Les recommandations INRS relatives au grenaillage à jet libre en cabine constituent une référence technique pour la conception et l'exploitation de ces installations.

Le choix d'une cabine de grenaillage industrielle repose principalement sur les caractéristiques des pièces à traiter, l'organisation de la production et les contraintes du site. Pour les grandes structures métalliques, une cabine de grenaillage sur mesure permet d'adapter les dimensions, les accès et les équipements de récupération aux conditions réelles de production.

Les entreprises métallurgiques utilisent les cabines pour le décapage de poutres, profilés, structures soudées et pièces en acier. Le traitement prépare les surfaces avant l'application d'une peinture industrielle ou d'une protection anticorrosion.

Les ateliers de fabrication emploient le grenaillage pour nettoyer les bâtis de machines, éliminer la calamine et préparer les équipements métalliques avant assemblage ou revêtement.

Le grenaillage intervient dans la préparation de châssis, de pièces mécaniques et de structures de véhicules industriels. Les installations sont adaptées aux dimensions des composants et à la cadence de production.

Les entreprises spécialisées utilisent des cabines pour préparer des pièces confiées par différents donneurs d'ordre. Les installations peuvent être associées à des équipements de peinture ou de métallisation afin d'organiser plusieurs étapes du traitement anticorrosion sur un même site.

Une cabine de grenaillage professionnelle s'achète auprès de fabricants ou d'intégrateurs spécialisés en équipements de traitement de surface. Ces fournisseurs proposent des installations standards ou sur mesure, avec des configurations adaptées aux pièces, aux procédés et aux contraintes industrielles. Les fournisseurs de cabines de grenaillage peuvent accompagner les projets depuis l'étude technique jusqu'à l'installation, la mise en service et la maintenance des équipements. Pour comparer les offres, il est important d'examiner les dimensions utiles, les performances du système de dépoussiérage, la récupération des abrasifs et les prestations associées. Ces caractéristiques déterminent la capacité de traitement, les conditions d'exploitation et le coût global de l'installation.
