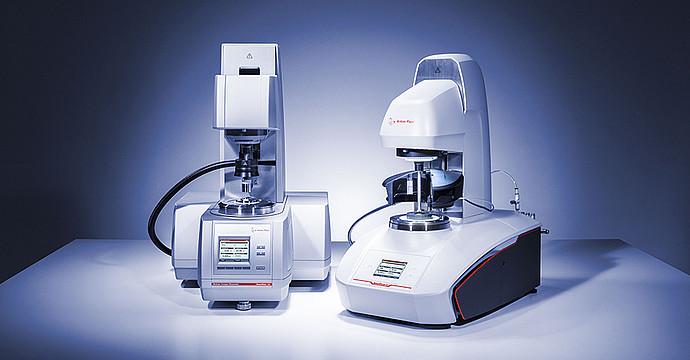

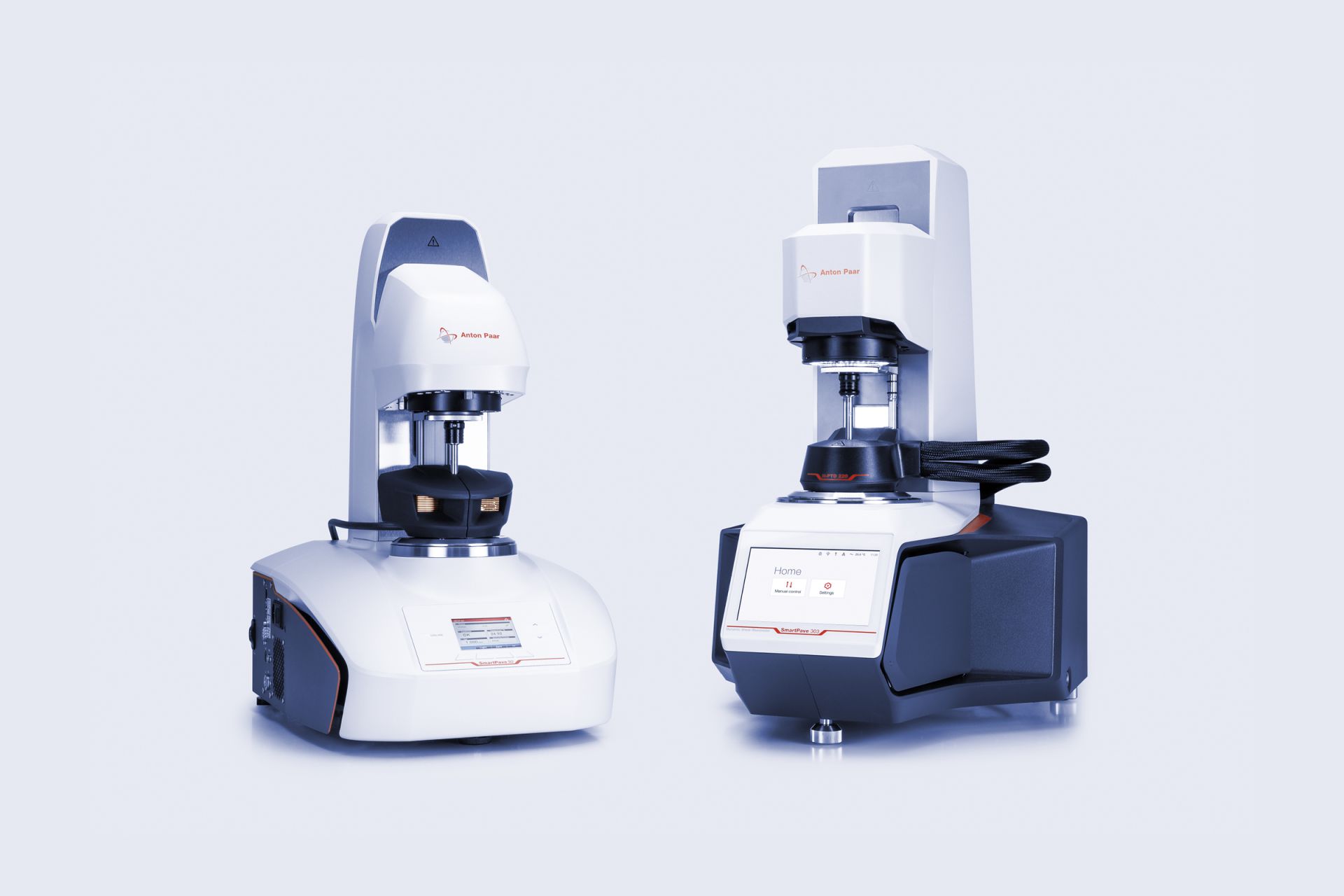

Rhéomètre à cisaillement dynamique : SmartPave 92 / 303

Les SmartPave 92 et SmartPave 303 sont des rhéomètres dynamiques à cisaillement (DSR) spécialisés pour analyser les propriétés rhéologiques des liants d’asphalte, bitumes et liants modifiés. Ils s’appuient sur la technologie de rhéomètre MCR (moteur à aimants permanents, capteurs haute résolution, etc.) pour fournir des mesures précises et répétables sur une large plage de températures et modes de sollicitation, essentielles pour la classification, la formulation et le contrôle qualité dans l’industrie des enrobés.
Principe de mesure

Ces instruments effectuent des essais rhéologiques en appliquant un cisaillement oscillatoire à un échantillon de liant d’asphalte maintenu entre deux géométries (par exemple plaques parallèles), mesurant module de cisaillement complexe, phase, viscosité, élasticité et autres propriétés dépendantes de la température et de la fréquence. Ce type de mesure est essentiel pour caractériser la performance du matériau sur la durée (résistance à la déformation permanente, sensibilité à la fissuration, comportement à chaud/froid, etc.).
SmartPave 92 - Routine et contrôle qualité

Le SmartPave 92 est optimisé pour les laboratoires de contrôle qualité et les mesures de routine :
Conçu pour répondre aux besoins quotidiens des laboratoires d’essais de bitume et d’asphalte, notamment en contrôle qualité industriel.
Idéal pour analyses standards selon des méthodes normalisées (par ex. AASHTO T315/AASHTO T350 (MSCR), ASTM D7175, ASTM D7405, DIN EN 14770).
Interface de travail pratique avec zone d’échantillon éclairée facilitant l’ajustement et le trimming des échantillons.
Contrôle thermique Peltier sans eau autour de l’échantillon, pour des gradients de température très faibles et une stabilité optimale.
Ce modèle couvre l’essentiel des essais DSR standards nécessaires pour classer des binders d’asphalte, y compris ceux modifiés par polymères.

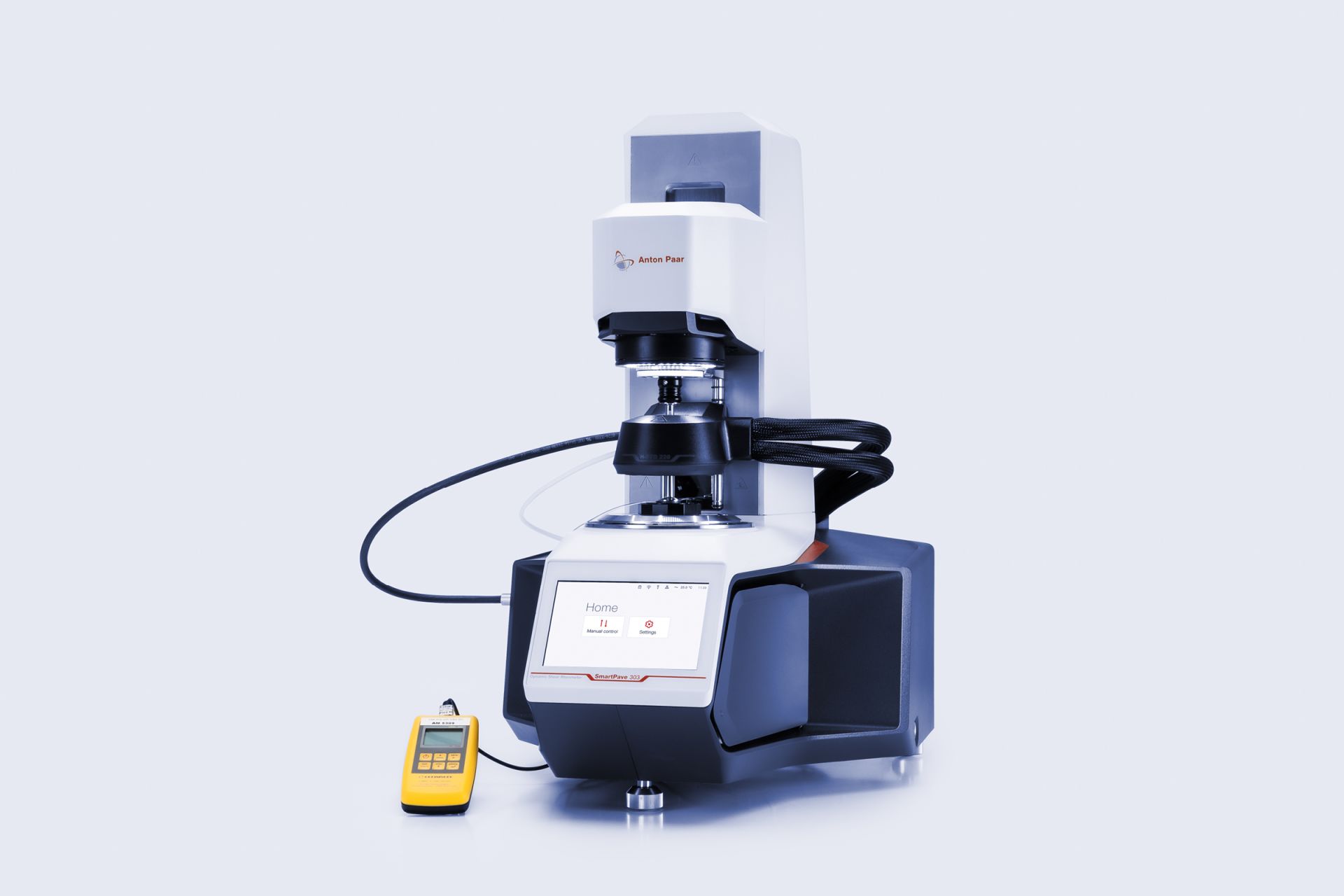

SmartPave 303 - Performance élargie et R&D

Le SmartPave 303 est destiné aux exigences les plus élevées de mesure :
Couvre tout le spectre de tests rhéologiques, depuis les essais standard jusqu’à des études approfondies sur liants modifiés ou formulations complexes.
Plus grande plage de fréquence et sensibilité que le SmartPave 92, permettant des essais avancés en oscillation ou rotation.
Conforme aux mêmes standards de test (AASHTO, ASTM, DIN EN), avec la possibilité d’ajouter des accessoires ou configurations spécifiques selon les besoins des essais de recherche et développement.
Intègre les mêmes technologies avancées (Toolmaster™, QuickConnect, Peltier, calibrage automatique) tout en offrant plus de fonctionnalités instrumentales (par ex. plage de vitesse plus étendue, couple plus important, meilleure sensibilité).
Fonctions technologiques clés

Technologie de moteur et capteurs

• Moteur à aimants permanents avec palier à air/carbone fin pour des mouvements extrêmement précis et sans friction parasites.
• Transducteurs haute résolution pour mesure fiable de forces et déformations nécessitées par les essais DSR.

Contrôle thermique avancé

• Système Peltier innovant (chauffage et refroidissement) conçus pour applications bitume/asphalte avec éléments chauffants au-dessus et au-dessous de l’échantillon, assurant une échelle de température fiable et rapide sans circulation externe de liquide de thermostat.
• Calibrage automatique de température via logiciel RheoCompass™, garantissant des gradients < 0,1 °C autour de l’échantillon.

Outils intelligents

• Toolmaster™ : reconnaissance automatique sans contact des géométries, accessoires et unités de température connectés, éliminant les saisies manuelles.

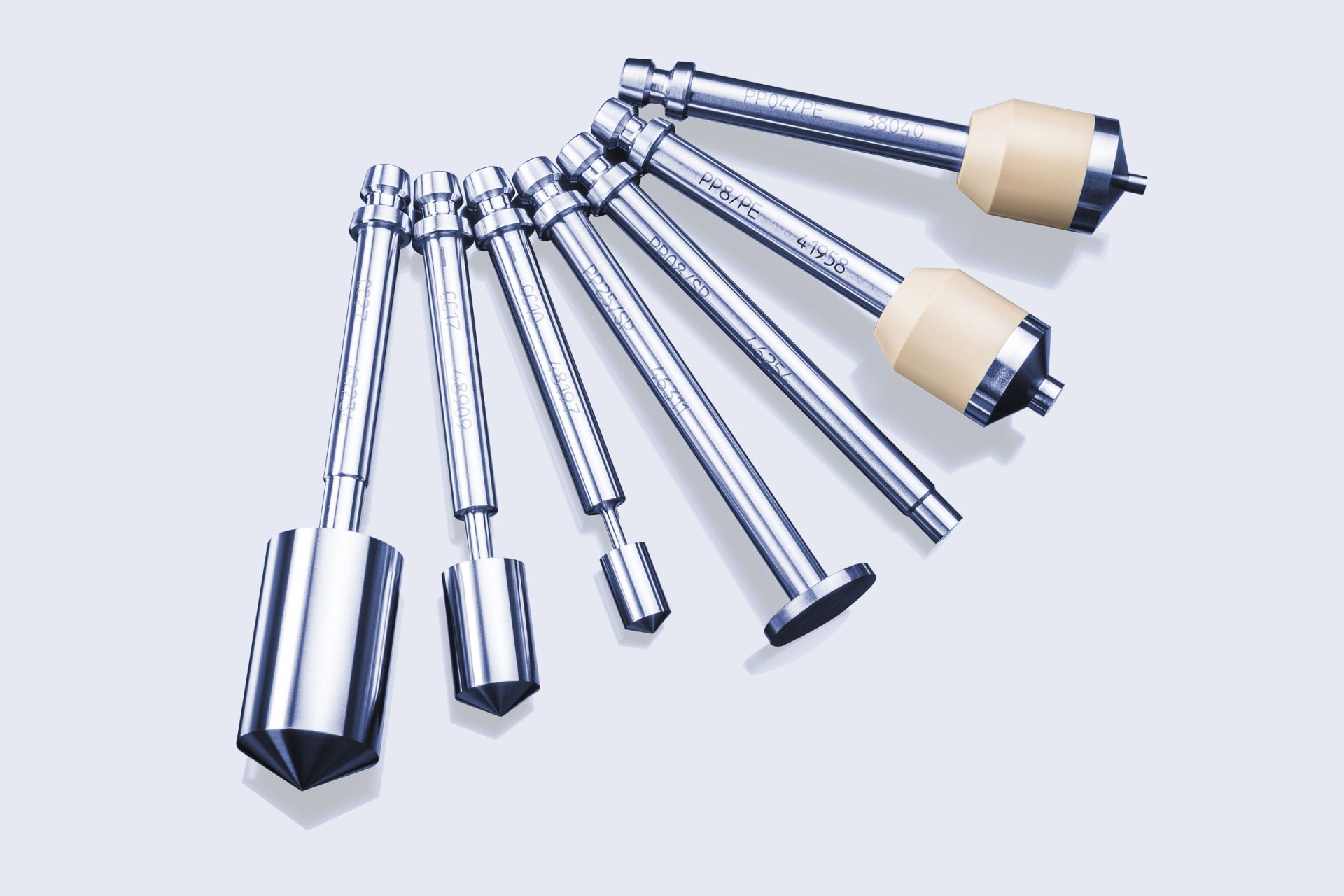

• QuickConnect : couplage rapide des géométries de mesure pour faciliter le changement de configuration sans manipulations compliquées.

Logiciel spécialisé

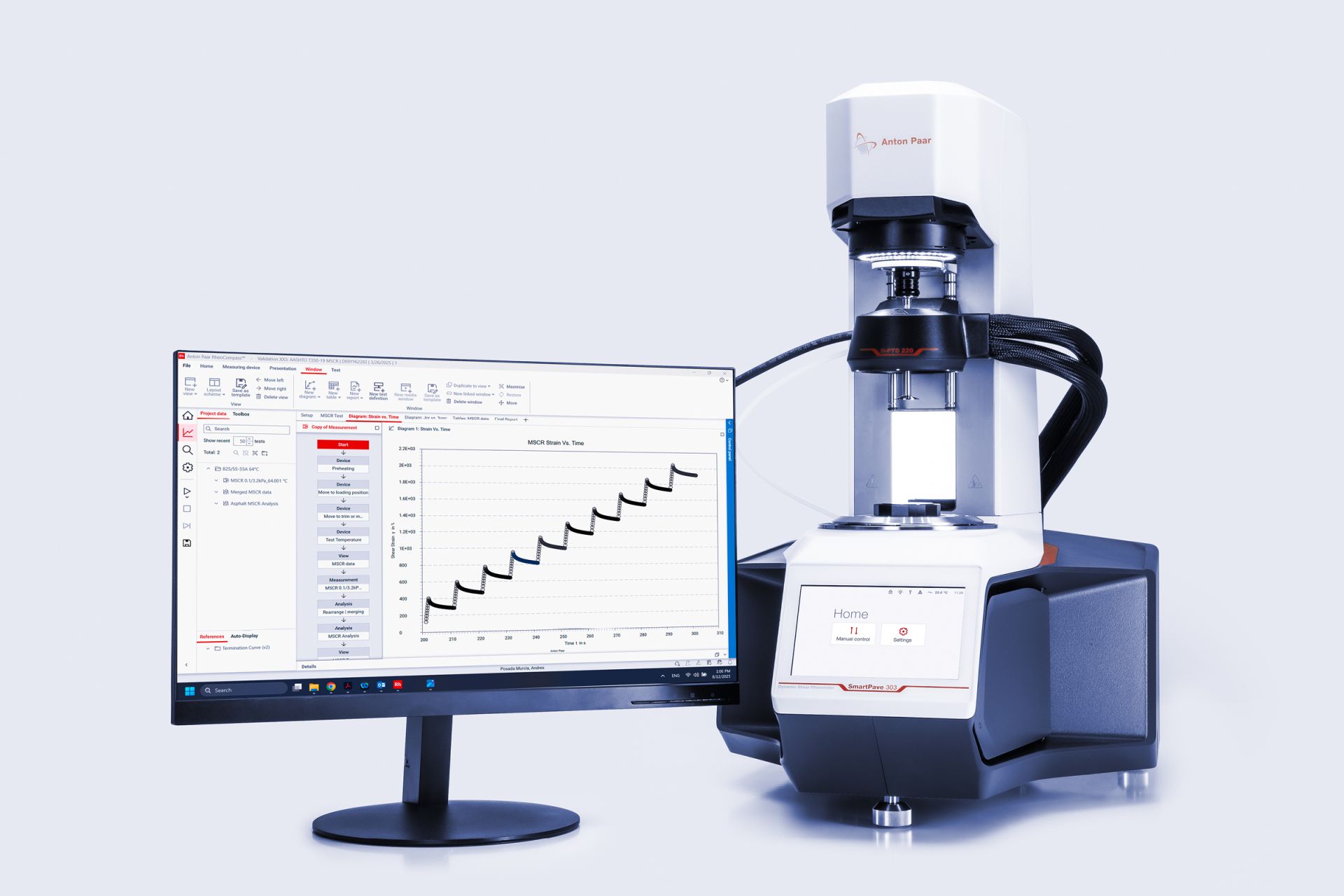

RheoCompass™ : outil logiciel avec modèles de test préconfigurés pour les standards AASHTO, ASTM, DIN EN et FGSV, offrant une interface guidée étape par étape pour configuration, exécution et analyse des essais.
Applications types

Les deux modèles sont utiles pour :

• Contrôle qualité des liants bitumineux en production (adhérence aux spécifications).
• Classification des binders modifiés (PG grading) pour la conception de mélanges d’enrobés performants.
• Recherche et développement de nouveaux liants, formulations ou modifications par polymères ou additifs.
• Tests normés pour acceptation ou certification de lots selon normes internationales du génie civil.
