Drain de fondation

Un drain de fondation est un dispositif de drainage périphérique posé au pied des fondations d'un bâtiment. Il se compose d'un tuyau perforé entouré de matériaux filtrants et drainants, destiné à capter l'eau présente dans le sol et à l'acheminer vers un exutoire. L'eau pénètre dans le tuyau par les perforations, puis s'écoule par gravité (ou par pompage si la pente ne le permet pas) vers le point de rejet.

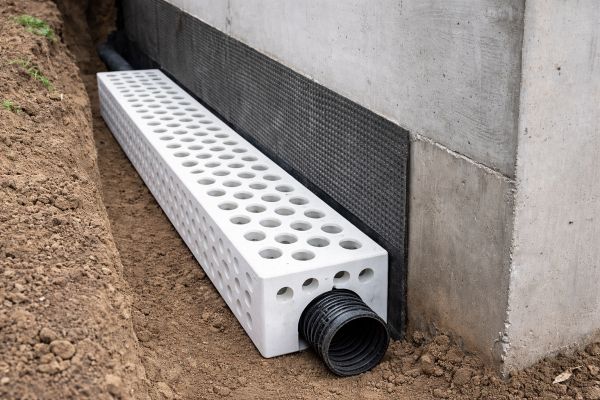

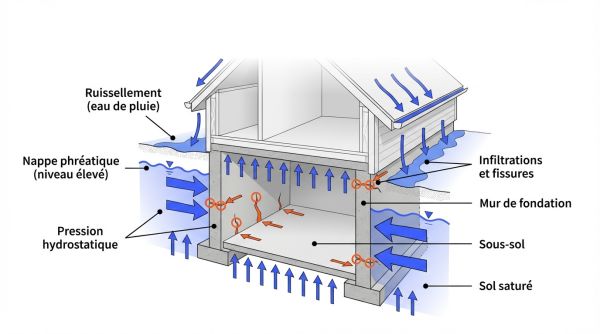

Le drainage périphérique répond à deux menaces distinctes :

• La pression hydrostatique : lorsque le sol est saturé, l'eau exerce une poussée sur les murs enterrés, pouvant provoquer des infiltrations et des fissures.
• La remontée d'humidité : l'eau stagnante au contact des fondations migre par capillarité dans les matériaux de construction.

À retenir : un drain de fondation capte l'eau avant qu'elle n'atteigne les murs. Il ne remplace pas une membrane d'étanchéité ; les deux dispositifs sont complémentaires.

L'étanchéité empêche l'eau de traverser un mur. Le drainage la détourne avant qu'elle n'atteigne ce mur. Dans les situations à forte pression d'eau (nappe haute, terrain très argileux, sous-sol enterré), les deux systèmes fonctionnent conjointement : une membrane d'étanchéité protège le mur et une nappe drainante (feuille nodulaire PEHD, parfois avec géotextile contrecollé) assure le drainage vertical entre le remblai et la membrane, tandis que le drain collecte l'eau en pied de mur.

Plusieurs signaux indiquent une problématique d'eau autour des fondations et requièrent la réalisation d’un drainage :

• Taches d'humidité ou efflorescences (dépôts blancs calcaires) sur les murs de sous-sol ou de vide sanitaire.
• Infiltrations lors des pluies prolongées ou de la fonte des neiges.
• Odeurs de moisissures persistantes en sous-sol.
• Salpêtre ou décollements d'enduit sur les murs enterrés.
• Fissures horizontales sur les murs de soubassement (signe de pression latérale).
• Sol humide en permanence dans le vide sanitaire ou en cave.

Ces symptômes doivent déclencher un diagnostic avant tout travaux : nature du sol, présence d'une nappe phréatique, perméabilité du terrain, configuration du bâtiment et des remblais environnants. Certaines configurations augmentent le risque :

Un drainage posé sans diagnostic préalable rigoureux peut aggraver les désordres. Sur un terrain argileux gonflant, drainer sans contrôle peut entraîner des tassements différentiels. Sur un site avec une nappe artésienne, un simple drain périphérique est insuffisant. Un professionnel ou un bureau d'étude géotechnique doit valider la solution avant travaux.

Ces trois termes désignent des dispositifs proches par leur forme mais distincts par leur usage, leur environnement de pose et leurs exigences de durabilité.

Le drain français (tranchée drainante remplie de gravier, sans tuyau ou avec tuyau simple) convient pour gérer l'eau de surface. Il ne remplace pas un drain de fondation dans les contextes à forte pression hydrostatique ou en présence de nappe.

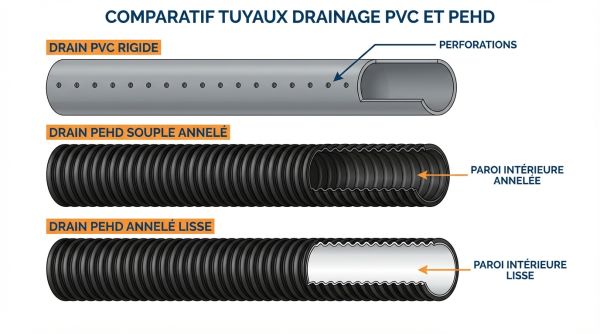

Le drain PVC rigide perforé se présente sous forme de tuyaux droits de 1 m ou 2 m, à paroi lisse intérieure et extérieure, avec des rangées de perforations calibrées. Sa rigidité facilite la mise en œuvre en tranchée rectiligne et sa surface lisse intérieure permet l'inspection par caméra. Il résiste bien aux charges statiques et convient aux tranchées profondes.

• Avantages : rigidité, facilité d'inspection, durabilité.
• Limites : moins flexible dans les virages (nécessite des coudes), transport plus encombrant, plus coûteux à la fourniture.

Le drain PEHD (polyéthylène haute densité) annelé est commercialisé en rouleaux. Sa paroi extérieure ondulée lui confère une résistance à l'écrasement, tandis que sa souplesse facilite la pose en courbe. Il résiste à la corrosion, à l'abrasion et aux sels de déglaçage.

• Avantages : flexibilité, facilité de transport (rouleaux), peu de raccords, résistance chimique.
• Limites : la paroi intérieure annelée favorise l'accumulation de sédiments ; l'inspection caméra est plus difficile que sur un intérieur lisse.

Ce type de drain combine la paroi extérieure annelée (résistance mécanique) et une paroi intérieure lisse (écoulement optimisé, moins de sédimentation). Elle réduit le risque de colmatage et facilite l'inspection par caméra ainsi que le curage.

• Avantages : meilleure capacité d'écoulement, entretien facilité, inspection télévisée aisée.
• Limites : coût légèrement supérieur au PEHD annelé standard.

Le drain plat (ou nappe drainante) se présente sous forme de feuille nodulaire PEHD, parfois doublée d'un géotextile contrecollé. Posé verticalement contre le mur enterré, il assure le drainage vertical tout en protégeant mécaniquement la membrane d'étanchéité contre les agressions du remblai.

• Usages typiques : murs enterrés, tunnels, dalles sur terre-plein, terrasses enterrées.
• Avantages : gain de place, protection de l'étanchéité, drainage continu sur toute la hauteur du mur.
• Limites : ne collecte pas seul, fonctionne en complément d'un drain de pied de mur.

Les drains en terre cuite constituent la solution historique. Tronçons d'environ 33 cm, posés jointifs ou légèrement espacés, ils permettent l'infiltration de l'eau sur toute leur longueur. Encore présents dans des bâtiments anciens, ils ont été largement remplacés par le PVC et le PEHD pour les chantiers neufs.

• Avantages : matériau naturel, inerte chimiquement, durée de vie très longue si bien posé.
• Limites : fragiles, difficiles à inspecter, joints sensibles au colmatage, plus lourds à manutentionner.

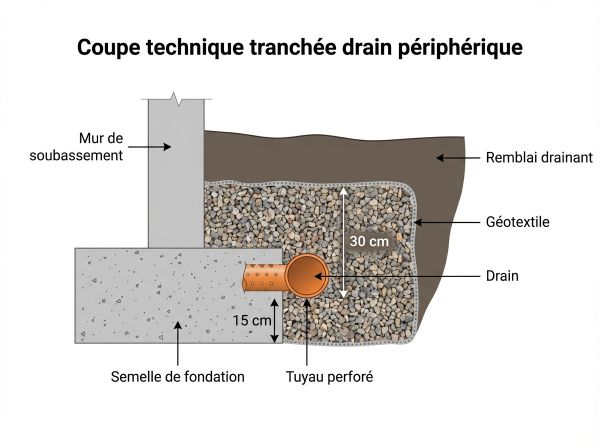

Le drain se pose au niveau ou légèrement en dessous du nu inférieur de la semelle de fondation. Cette position garantit la captation de l'eau avant qu'elle n'atteigne la face inférieure des fondations. Une pose trop basse risque de fragiliser le sol porteur ; une pose trop haute ne capte pas efficacement la pression hydrostatique.

La pente du drain doit être comprise entre 0,5 % et 1 % dans le sens de l'écoulement vers l'exutoire. En dessous de 0,5 %, l'eau stagne et les sédiments s'accumulent. Au-delà de 2–3 %, le risque d'érosion et d'entraînement de fines augmente. La vérification de la pente s'effectue au niveau laser ou au niveau à bulle tout au long de la pose.

Les travaux de drainage périphérique s'appuient sur :

• Les DTU de la série 20 (maçonnerie, murs en contact avec le sol) pour les règles de mise hors d'eau.
• Le DTU 64.1 pour les réseaux d'évacuation des eaux pluviales.
• Les règles professionnelles de mise en œuvre des systèmes drainants publiées par les organisations professionnelles du bâtiment.
• Les prescriptions des fabricants de systèmes de drainage structurel.

• La profondeur respecte le nu inférieur de la semelle.
• La pente de 0,5 à 1 % est vérifiée avant enrobage.
• Le gravier 20/40 est propre, sans fines.
• Le géotextile recouvre intégralement la tranchée sans lacune ni jonction non recouvrante.
• Les regards sont positionnés à chaque changement de direction et raccordement.
• Le raccordement à l'exutoire est conforme à la réglementation locale.
• Le remblai final utilise un matériau drainant (pas d'argile).

Modifier le drainage d'un terrain peut affecter les ouvrages voisins (murs de voisinage, fondations mitoyennes, voiries). Une étude préalable et un accord écrit avec les parties concernées s'avèrent nécessaires dans les configurations proches des limites de propriété ou en milieu urbain dense.

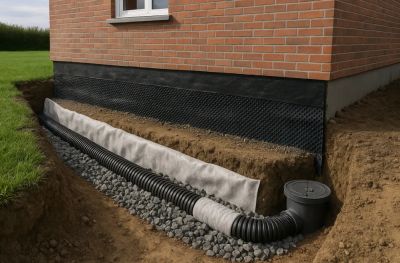

L'installation d'un drain périphérique suit une logique de mise en couches successives, de l'extérieur vers l'intérieur. Les étapes ci-dessous décrivent une pose type en tranchée périphérique autour d'un bâtiment existant ou en cours de construction.

Tracer le périmètre de la tranchée en suivant le pourtour des fondations. Identifier l'emplacement des regards de visite et le point de raccordement à l'exutoire. Vérifier les cotes de profondeur à atteindre (nu inférieur de la semelle + 10 cm de lit de pose).

Excaver la tranchée à la pelle mécanique (mini-pelle pour les accès réduits) ou à la trancheuse. La largeur typique est de 40 à 60 cm. La profondeur atteint le niveau inférieur de la semelle, avec 10 à 15 cm supplémentaires pour le lit de pose en gravier. Évacuer les terres extraites hors du chantier.

Niveler le fond de tranchée en respectant la pente de 0,5 à 1 % vers l'exutoire. Éliminer les éléments anguleux ou saillants susceptibles de perforer le géotextile.

Dérouler le géotextile dans le fond et sur les parois de la tranchée, en remontant suffisamment sur les côtés pour pouvoir replier le tissu sur le dessus après remplissage. Les lés se chevauchent d'au moins 30 cm aux jonctions.

Déposer une couche de gravier lavé 20/40 mm sur le fond de tranchée, épaisseur 10 à 15 cm. Régler et vérifier la pente à cette étape avec un niveau. Il convient de noter que la pente se contrôle impérativement sur le lit de pose en gravier, avant de poser le drain. Une fois le tuyau enrobé, toute correction est impossible sans rouvrir la tranchée.

Poser le tuyau perforé (PVC ou PEHD selon choix) sur le lit de gravier. Les perforations se positionnent vers le bas pour le PEHD annelé (permet à l'eau de remonter par gravité vers les orifices latéraux) ou vers le haut/bas selon les préconisations du fabricant pour le PVC. Assembler les tronçons avec les raccords adaptés (manchons, coudes, tés).

Mettre en place les regards de visite aux emplacements prévus (changements de direction, jonctions de branches). Raccorder le drain au regard par les orifices prévus. Vérifier l'étanchéité du raccordement.

Recouvrir le drain avec du gravier 20/40 mm propre jusqu'à une hauteur de 20 à 30 cm au-dessus de l'extrados du tuyau. Compacter légèrement sans utiliser d'engin lourd directement sur le drain. Le gravier d'enrobage doit être propre, sans fines (moins de 2 % de passant à 0,08 mm). Un gravier pollué par de l'argile ou de la terre fine se colmate en quelques années.

Replier les rabats latéraux du géotextile sur le dessus de l'enrobage de gravier, en les faisant se chevaucher d'au moins 30 cm. Le géotextile enveloppe ainsi complètement le volume drainant.

En présence d'un mur enterré à protéger, fixer la membrane drainante (feuille nodulaire PEHD avec géotextile) contre la face extérieure du mur, en descente depuis le niveau de la membrane d'étanchéité jusqu'au drain. La partie basse de la nappe se termine dans la tranchée de gravier, au-dessus du drain.

Remblayer avec un matériau drainant (gravier, grave concassée propre). Éviter absolument toute argile ou terre végétale dans les premiers 30 cm au-dessus du géotextile. Compacter par passes successives de 20 cm. Le remblai en argile annule le bénéfice du drain en recréant une zone imperméable autour du dispositif. C'est l'une des causes les plus fréquentes d'inefficacité d'un drainage neuf.

Raccorder la sortie du drain à l'exutoire retenu (réseau EP, puits perdu, puisard). Vérifier la conformité réglementaire du raccordement avant remblaiement définitif.

Introduire de l'eau en amont du réseau (par un regard de tête) et vérifier que l'écoulement se produit correctement à l'exutoire, sans stagnation ni débordement aux regards.

Reboucher les tranchées de surface, remettre en état les abords (dallage, engazonnement, gravier décoratif selon l'environnement).
