Broyeur sélecteur type CSM

Des plus hautes finesses possibles! Le broyeur sélecteur CSM combine un broyeur mécanique à impact avec une turbine de sélection dynamique intégrée. Le broyage est réalisé entre une piste de broyage périphérique et le disque de broyage avec batteurs. La turbine de sélection intégrée permet d'obtenir des poudres exemptes de particules grossières échappées, sans les inconvénients d'un système de sélection externe et d'un recyclage des grosses. La sélection interne de particules grossières a pour résultat un procédé plus stable et énergétiquement plus efficace qu'un broyeur avec un circuit de sélection externe.

Par cette technologie de sélection très développée avec sa turbine montée sur axe vertical, on obtient une classification par courants rotatifs symétriques, qui assure l'obtention de hautes finesses avec des répartitions granulométriques précises (exemptes de particules grossières échappées). En outre, la turbine de sélection a une répartition de sa charge mieux équilibrée que celle des machines avec turbine de sélection sur axe horizontal.

L'ouverture facile de la machine permet un nettoyage rapide et complet lors des changements de produits.

Technique

• Finesses allant de d 97 10 µm jusqu'à d 97 150 µm (basées sur le calcaire).
• Le broyeur à impact avec turbine de sélection dynamique intégrée fournit une répartition granulométrique avec une taille maximale exactement définie.
• Turbine de sélection avec tube d'immersion rotatif interchangeable pour obtention de hautes finesses, avec réglage illimité.
• Jeu entre la turbine de sélection et la sortie des fines rincé au gaz pour une prévention optimale des particules grossières échappées dans le produit.
• Joint de l'arbre de la turbine rincé par air comprimé pour protection des paliers.

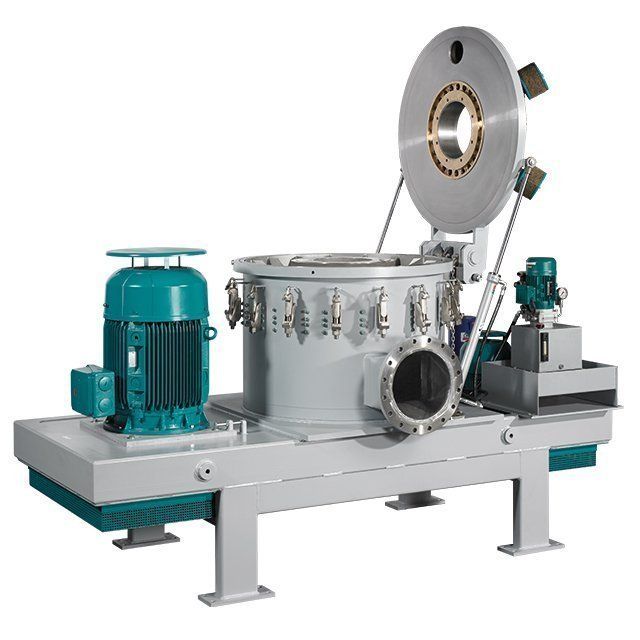

• Le couvercle fixé sur le corps du broyeur par des charnières permet un très bon accès pour un nettoyage et une maintenance simples et rapides.
• Entraînements séparés pour le disque de broyage et la turbine de sélection.
• Les plus hautes finesses avec les débits maximums peuvent être obtenues avec seulement une turbine de sélection.
• Chargement équilibré de la turbine de sélection grâce à une construction symétrique en rotation de la machine.
• Réchauffage du produit minimum grâce au débit d'air contrôlé.
• Résultats reproductibles.
• Répartition granulométrique serrée.
• Options de conceptions disponibles : résistant aux surpressions, étanche au gaz, protection contre l'usure.
