Obturateur de canalisation

L’obturateur simple réalise une obturation totale du conduit sans by-pass, destiné à bloquer totalement la canalisation. Les diamètres de ce dispositif vont de 50 mm à 400 mm selon les modèles utilisés en assainissement ou en maintenance industrielle. Il permet de stopper un fluide transporté, de préparer un test d’étanchéité, de réaliser un colmatage, d’exécuter un nettoyage de conduite, ou d’assurer un blocage complet pour une intervention localisée nécessitant l’absence totale d’écoulement.

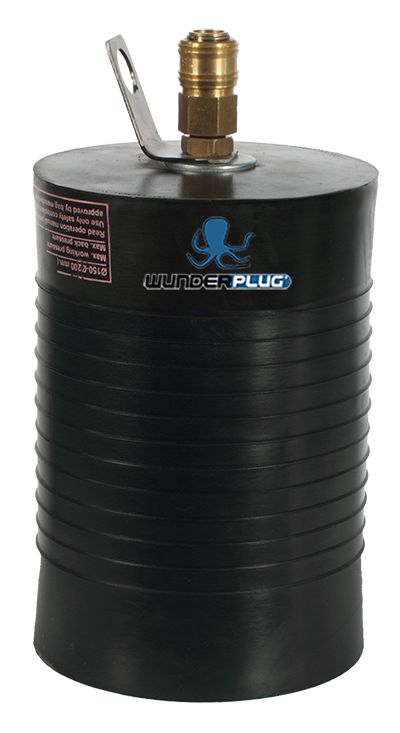

L’obturateur gonflable utilise un ballon obturateur en élastomère, caoutchouc, NBR, EPDM, chloroprène, PVC ou polyuréthane. Le dispositif s’insère dans le conduit avant d’être rempli d’air via un gonflage manuel ou un compresseur. Le flexible de gonflage, la valve, le manomètre, la tige de gonflage ou le cordon de gonflage assurent la maîtrise de la pression de gonflage. La plage de diamètres peut aller de 35 mm à plus de 4000 mm selon les séries. La contre-pression supportée atteint généralement 2 bar. Ce type d’obturateur permet de créer une isolation temporaire, de réaliser un test d’étanchéité, un essai à l’eau, un essai à l’air, ou d’assurer un bouchage de secours en préparant une zone de test interne.

L’obturateur mécanique fonctionne par expansion interne. Le serrage crée un barrage interne adapté à une tuyauterie cylindrique. Cet obturateur est utilisé lorsque le réseau transporte des eaux usées, des eaux pluviales, ou lorsqu’il faut maintenir une stabilité dans le conduit sans utilisation d’air comprimé. Les diamètres couverts se situent généralement entre 40 mm et 400 mm. Ce type d’obturateur intervient lors d’un colmatage, d’un blocage localisé ou d’une opération de confinement permettant de maîtriser un déversement.

L’obturateur conique repose sur une structure souple et une forme conique favorisant l’insertion dans les zones présentant un accès difficile ou une géométrie irrégulière. Il peut couvrir des plages de diamètres telles que 100 à 200 mm, 150 à 400 mm ou jusqu’à 1500 à 2800 mm selon les modèles disponibles. La contre-pression supportée atteint environ 0,3 bar. Ce dispositif intervient dans des conduits déformés ou non circulaires et permet de réaliser un bouchage de secours, une rétention, un blocage de fluide ou une isolation temporaire.

L’obturateur à by-pass intègre un passage central qui maintient un débit contrôlé tout en assurant l’obturation de la zone de travail. Il gère la déviation de fluide pendant l’intervention et s’adapte à des diamètres variables selon les modèles. Ce type d’obturateur facilite un contrôle d’écoulement, une vidange localisée, une inspection ou une opération nécessitant la présence d’un flux minimal dans la canalisation, tout en isolant une section de conduite pour une intervention technique.

L’obturateur haute pression est conçu pour résister à une résistance à la pression élevée dans des environnements techniques. Il supporte des contre-pressions pouvant atteindre 6 bar selon les configurations. Il s’insère dans des conduites épaisses ou soumises à des contraintes internes liées au fluide transporté, à la température ou à la densité. Ce type d’obturateur est utilisé pour des réseaux industriels, des zones d’intervention contraintes ou des fluides à forte énergie interne. Il garantit une étanchéité renforcée dans des conditions où la pression interne peut varier rapidement.

Pour l’achat professionnel d’un obturateur de canalisation, il faut compter généralement entre 40 € et 5 200 €, selon la plage de diamètres, le matériau et la capacité à résister à la pression. Les obturateurs de grande dimension ou haute résistance mécanique peuvent atteindre 600 € à 5 200 €. Les modèles gonflables destinés aux diamètres intermédiaires se trouvent dans une fourchette allant de 150 € à 600 €. Les obturateurs destinés aux petits tuyaux se situent autour de 40 € à 150 €, notamment pour les modèles en PVC ou élastomère utilisés pour le bouchage de petits branchements.

Les obturateurs de canalisation sont utilisés dans toutes les activités impliquant une intervention sur canalisation, un entretien réseau, une réparation de conduite ou un nettoyage de conduite :

• Entreprises d’assainissement
• Exploitants de réseaux d’eaux usées et eaux pluviales
• Sociétés de maintenance industrielle
• Opérateurs du domaine maritime
• Services de bâtiment et de génie civil
• Équipes spécialisées dans le nettoyage de conduire ou la réparation de conduite.
• Opérateurs d’égouts, caniveaux, stations techniques
• Installateurs en plomberie professionnelle
• Services de maintenance en milieu chimique (réseaux transportant hydrocarbures ou fluides corrosifs)
• Intervenants spécialisés dans les déversements, la rétention d’urgence, le blocage de fluide et la déviation de fluide
• Exploitants d’installations nucléaires

L’obturateur d’assainissement isole une section de conduite afin de sécuriser une zone d’intervention pendant une opération de maintenance, une réparation ou un remplacement de tuyau. Il bloque le fluide transporté et crée une étanchéité interne qui permet aux équipes de travailler sans écoulement et sans pression résiduelle dans le conduit.

L’obturateur permet de réaliser un test d’étanchéité, un essai à l’eau conforme à la norme EN1610 ou un essai à l’air conforme à la norme EN805. Le dispositif permet de vérifier la tenue d’une tuyauterie ou d’un réseau d’assainissement. Il crée une barrière interne qui délimite une zone de test et maintient la pression requise pour contrôler la performance du réseau et détecter une fuite, un défaut de joint, un défaut de pente ou un problème d’assemblage. La plaque d’obturation peut servir de support fixe lorsque l’essai demande un confinement rigide sur un point précis du réseau.

La solution d’obturation sert à arrêter un déversement, à bloquer un écoulement accidentel ou à créer une rétention d’urgence lors d’un incident sur un conduit. Il dévie un fluide transporté vers une zone de stockage ou de pompage, protège l’environnement immédiat et limite la propagation du liquide dans le réseau d’assainissement, dans un égout ou dans un caniveau.

L’obturateur crée un bouchage rapide sur une portion de tuyauterie en cas d’obstruction, de casse ou de risque de débordement. Il assure un colmatage temporaire dans un conduit déformé ou difficile d’accès et permet d’attendre l’arrivée d’un matériel de réparation ou d’un dispositif de remplacement.

L’équipement d’obturation stabilise l’écoulement dans une canalisation et régule la pression interne lorsqu’un réseau doit être neutralisé avant inspection. Il contribue à maintenir une stabilité dans le conduit, à éviter un retour de charge ou une poussée hydraulique et à maîtriser la contre-pression dans des environnements sensibles.

Le choix d’un dispositif d’obturation dépend directement des contraintes du réseau, du type de conduit concerné et des conditions techniques de l’intervention :

• Diamètre interne et plage d’utilisation : Certains modèles couvrent de 35 à plus de 4200 mm, tandis que les solutions coniques existent en 100 à 200 mm, 150 à 400 mm ou 1500 à 2800 mm.
• Pression et contre-pression : Les dispositifs courants acceptent environ 2 bar, les modèles courts atteignent 1,5 bar et les systèmes coniques fonctionnent autour de 0,3 bar. Les équipements haute résistance montent jusqu’à 6 bar. La pression de gonflage doit rester conforme au niveau prévu pour maintenir le facteur de sécurité.
• Compatibilité chimique et thermique : Le choix d’un obturateur de canalisation dépend aussi du fluide transporté et de la résistance chimique nécessaire, notamment en présence d’hydrocarbures ou d’effluents corrosifs. La résistance thermique et la température d’utilisation orientent également vers certains matériaux selon l’environnement du réseau.
• Méthode de gonflage : Le choix dépend de la disponibilité d’un gonflage manuel, d’un compresseur, d’une pompe, ou d’un système automatisé. La présence d’un by-pass devient utile lorsqu’un contrôle d’écoulement ou une déviation de fluide doit être maintenu pendant l’intervention.
• Accessibilité du réseau : une zone étroite ou un accès difficile nécessite souvent une structure souple ou une forme conique facilitant l’insertion dans la tuyauterie cylindrique. Les contraintes de contre-pression, de stabilité et de configuration de la zone d’intervention orientent ensuite vers un modèle gonflable, mécanique, conique ou haute pression.
• Marque : Certaines références industrielles comme Wunderplug proposent des gammes adaptées à des plages de diamètres variées, des niveaux de contre-pression spécifiques. Certaines configurations existent avec ou sans by-pass, ce qui permet de sélectionner un équipement cohérent avec les contraintes du réseau et de la zone d’intervention.
