Autres projecteurs de profil

Les projecteurs de profil sont des instruments de mesure optique qui utilisent le principe des ombres chinoises. Ils permettent de projeter l’ombre d’un objet sur un écran et, de l’agrandir afin d’effectuer une mesure sans contact.

Autres catégories

Base magnétique pour comparateurComparateursComparateur à cadranComparateurs numériquesContrôles géométriquesMesures géométriques 3DMesures géométriques de surfaceMarbre de traçageMétreuseOdomètrePied à coulissePied à coulisse basiquesPied à coulisse numériquesPodomètreToiseLaser trackerSystèmes de mesures dimensionnellesSystèmes de mesures bidimensionnelles Systèmes de mesures tridimensionnelles Systèmes de mesures topographiquesTélémètresTélémètres lasersTélémètres à ultrasonsInterféromètresInterféromètres lasersAutres mesures de longueursRegletsRèglesMètre rubansColonnes de mesureAutres profilomètresProfilomètres lasersProfilomètres optiquesProfilomètres de surfaceAutres projecteurs de profilProjecteurs de profil verticauxMesures Vidéos 2DProjecteurs de profils horizontauxMesureurs d'épaisseurMesureurs d'épaisseur de revêtementMesureurs d'épaisseur à ultrasonMicromètresMicromètres lasersMicromètres d'intérieurMicromètres d'extérieurMicromètres optiquesMicromètres de profondeursMesures de diamètreMesures de volumesAutres palpeurs de mesuresPalpeurs 3dPalpeurs linéairesPalpeurs mesures internesPalpeurs mesures externesNumérisation 3dMachines à mesure tridimensionnelleMachines à mesure tridimensionnelle optiquesMachines à mesure tridimensionnelle lasersBridage pour machine à mesure tridimensionnelleBras de mesure tridimensionnelleAccessoires pour machine à mesure tridimensionnelleMesures d'alignementMesure de niveauxMesure de niveaux laserThéodolites basiquesThéodolites numériquesTachéomètresMesures dimensionnelles à lasersAccessoires mesure dimensionnelleMicromarsCales étalon
CodeursMesures d'angle et d'orientationCapteurs de position et de déplacementMesures et traçagesMesures de niveauMesures optiquesMesures temporellesMesures linéaires
Exemples de demandes de devis
AUTRES PROJECTEURS DE PROFIL : Dans le cadre de contrôle pour instruire des fai, j'ai besoin de mesurer des chanfreins de diamètre ~4mm à 11mm. . . . Ainsi que leurs angles, valeurs de fût restant etc. Je pensais pouvoir le faire à l'aide d'empreintes type "pâte dentaire" et projecteur de profil. Auriez-vous un modèle "basique" à nous proposer ? Nota : nous souhaitons rester sur du matériel peu couteux ; eu égard au faible cout des produits. Quel est le prix? Issy-les-Moulineaux
Bonjour, je suis spécialiste métier outils coupants et suis intéressé par votre profilomètre dans le but de pouvoir vérifier le plus rapidement et simplement possible la définition d'outils tels que tarauds, forets ou alésoirs étagés etc. . . J'aimerai donc en savoir plus sur ce type d'appareil d'un point de vue technique et économique. Cordialement. Roubaix

Comment fonctionne un projecteur de profil ?

Les projecteurs de profil sont utilisés en production ou en contrôle qualité pour la mesure en 2 dimensions ou en 3 dimensions des petites pièces de forme complexe. Ces outils sont utilisés dans l’industrie électronique, dans la plasturgie, dans la métallurgie, etc.

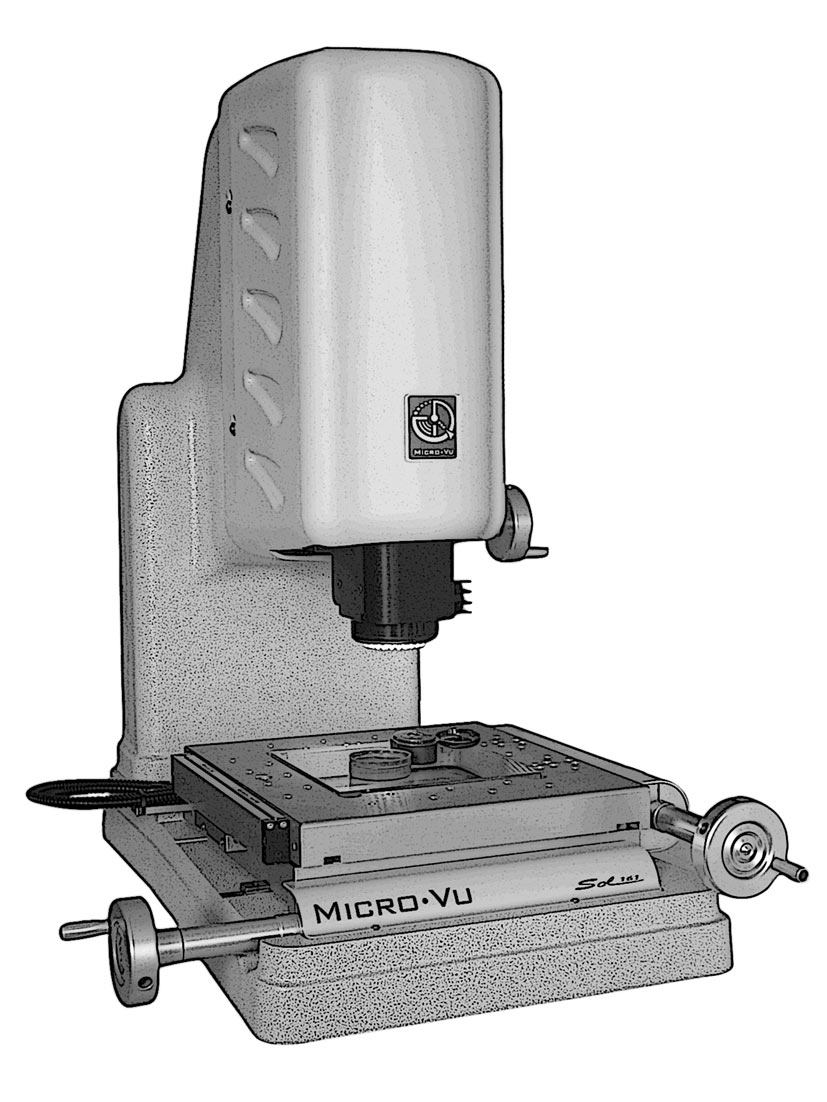

Un projecteur de profil est composé :
  • d’un écran de projection,
  • d’une platine mobile,
  • de l’objectif de projection,
  • des poignées de déplacement XY de la platine.
L’objet à mesurer, appelé cible, est placé sur la platine mobile. Cette cible est éclairée par-dessous pour produire une ombre ou « profil » qui va être projetée sur écran. Ce profil est agrandi par un objectif afin de permettre aux opérateurs d’effectuer les mesures telles que les dimensions et les angles grâce à l’utilisation d’un système optique télécentrique.

L’éclairage d’un projecteur de profil peut être changé ou réglé selon le type de mesure effectué. Il y a :
  • l’éclairage diascopique ou éclairage par le dessous de la cible ;
  • l’éclairage épiscopique oblique ou éclairage par le dessus de la cible ;
  • l’éclairage épiscopique coaxial qui consiste à éclairer la cible avec une lumière réfléchie dans le même axe de l’objectif.

Combien coûte un projecteur de profil ?

Le prix d’un projecteur de profil neuf commence à partir de 3000€ et peut atteindre 45000€, mais il existe des modèles spécifiques qui coûtent plus de 100000€.

Estimation de prix

  • De 3000 à 100000€

Quels sont les différents types de projecteurs de profil ?

Au début, les industries utilisaient des projecteurs de profil manuels, mais aujourd’hui ces derniers sont remplacés par des projecteurs de profil numériques performants. Il existe des modèles récents qui peuvent mesurer plusieurs dimensions sans déplacer la platine XY ni régler les fonctions.

Les projecteurs de profil se déclinent en 2 types :

Les projecteurs de profil verticaux

Le projecteur de profil vertical est utilisé pour mesurer sans contact des cibles plates. Il permet d’obtenir les mesures en 2 dimensions des objets. Il est utilisé dans la phase production ou dans la phase contrôle des petites pièces usinées.

L’objectif de grossissement d’un projecteur de profil vertical est de 5x à 100x selon le type de mesure.

Les projecteurs de profil horizontaux

Les projecteurs de profil horizontaux sont surtout utilisés pour mesurer des cibles cylindriques et des pièces de tournage ou usinées par fraisage. Il s’agit d’appliquer sur la cible un faisceau de lumière horizontal qui va projeter son profil sur l’écran.
