Ligne de cuisson industrielle

Le prix d’une ligne de cuisson industrielle s’étend d’environ 10 000 € à plus de 500 000 € selon l’architecture, la puissance, les dimensions et le niveau d’automatisation. Le bas de cette fourchette correspond notamment à des fours tunnels compacts ou à des équipements d’occasion. Une ligne neuve multi-zones avec convoyeur, régulation et pilotage automatisé peut représenter un investissement supérieur à 150 000 €. Les modules infrarouges ajoutés à une ligne de peinture et les installations conçues autour d’un process font l’objet d’un chiffrage sur devis. La longueur chauffée, la largeur utile, le nombre de zones thermiques et les équipements périphériques déterminent directement le budget.

Une ligne de cuisson industrielle expose le produit ou la pièce à un cycle défini de température et de durée. Sur une installation continue, un convoyeur transporte le produit à travers des zones thermiques successives. La vitesse de déplacement fixe le temps de séjour dans la zone chauffée. Une ligne intégrée à un process existant peut aussi ajouter une étape de préchauffage, de cuisson ou de polymérisation avant une étuve ou entre deux opérations de fabrication. Chaque zone peut recevoir une consigne thermique distincte. Cette organisation permet de séparer le préchauffage, la cuisson principale et la finition. Le système de régulation contrôle la température, la puissance des émetteurs et la vitesse de passage.

Le type de ligne de cuisson dépend du mode de transfert thermique et du déplacement du produit. La convection chauffe le produit par circulation d’air. L’infrarouge transmet l’énergie par rayonnement. La vapeur intervient dans les procédés nécessitant une atmosphère humide. Le tunnel à convoyeur organise ces technologies autour d’un fonctionnement continu.

La ligne de cuisson par convection utilise un flux d’air chauffé qui circule autour du produit ou de la pièce. Des ventilateurs assurent la circulation de l’air dans la chambre de cuisson. Cette technologie intervient dans les fours tunnels alimentaires, les étuves de peinture et les installations de traitement thermique. La ligne peut comporter des zones réglées à des températures différentes. Le débit d’air, la température et le temps de séjour définissent le profil thermique. Le chauffage peut provenir de résistances électriques ou d’un système au gaz avec échangeur. La convection peut aussi être associée à un apport infrarouge lorsque le process nécessite une montée en température de surface.

La ligne de cuisson infrarouge chauffe directement la surface exposée grâce au rayonnement IR. Les émetteurs se placent au-dessus, au-dessous ou sur les côtés de la pièce. Cette technologie intervient dans la cuisson des peintures liquides, des peintures en poudre, des vernis et des revêtements. Elle peut aussi compléter une étuve existante lorsque le cycle thermique nécessite une montée en température avant l’entrée dans la zone convective. Les émetteurs peuvent agir sur toute la surface ou sur une zone définie de la pièce. La puissance, la longueur d’onde, la distance et le temps d’exposition sont réglés selon le revêtement et le support.

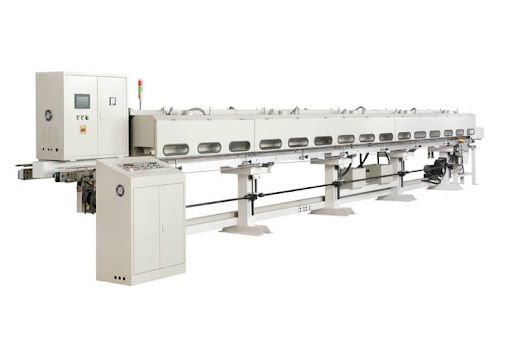

Le tunnel de cuisson à convoyeur déplace les produits en continu dans une enceinte chauffée. La longueur du tunnel et la vitesse du convoyeur déterminent le temps de séjour. Cette architecture intervient dans l’agroalimentaire, la peinture industrielle, le traitement de surface et la polymérisation de revêtements. Le convoyage peut reposer sur une bande, un tapis métallique, des rouleaux ou un système aérien. Un tunnel peut comporter une zone de préchauffage, une zone de cuisson et une zone de refroidissement. La température de chaque zone se règle selon le cycle requis.

La ligne de cuisson vapeur expose le produit à une atmosphère chargée en vapeur d’eau. Elle intervient notamment dans les procédés alimentaires nécessitant une cuisson en milieu humide. La température se situe autour de 95 à 120 °C pour les applications concernées. Le réglage porte sur la température, la quantité de vapeur et la durée d’exposition. Le convoyeur assure le passage continu des produits dans la chambre. La vapeur peut aussi participer à des opérations combinant cuisson et traitement thermique sans recherche de coloration de surface.

L’installation de cuisson intégrée ajoute une fonction thermique à une ligne existante sans imposer le remplacement de l’ensemble du process. Des arches ou panneaux infrarouges peuvent être installés avant une étuve, dans un sas ou sur une zone déterminée de la ligne. Cette configuration répond aux projets nécessitant une augmentation de la température avant la cuisson principale, un traitement localisé ou une modification du profil thermique. L’installation peut traiter une peinture liquide, une peinture à l’eau, une peinture en poudre ou un autre revêtement nécessitant une polymérisation thermique.

Les lignes de cuisson alimentaire traitent des produits de boulangerie, biscuiterie, snacking, viande, poisson, légumes ou plats préparés. Le produit circule sur un convoyeur à travers une ou plusieurs zones de cuisson. La convection, l’infrarouge et la vapeur répondent à des profils thermiques différents. Le réglage de la vitesse de bande adapte la durée de cuisson à la recette et au format du produit. Les équipements destinés à cet usage intègrent aussi des contraintes liées au nettoyage, au contact alimentaire et à l’évacuation des résidus.

La cuisson de peinture industrielle permet d’atteindre le niveau de polymérisation ou de durcissement prévu par le procédé. Elle concerne les peintures liquides, à l’eau, solvantées ou en poudre. La ligne peut associer une étuve convective à des zones infrarouges. Une arche IR placée en amont augmente la température de la pièce avant son entrée dans l’étuve. Un tunnel infrarouge peut aussi assurer directement la cuisson du revêtement. Les installations travaillant avec des peintures solvantées doivent intégrer les contraintes de ventilation, d’extraction et de sécurité liées à l’atmosphère du procédé.

Une ligne de cuisson thermique peut chauffer des pièces métalliques, des composants, des produits enduits ou des matériaux nécessitant une transformation thermique. La ligne traite des pièces unitaires ou des séries transportées sur convoyeur. Le cycle peut comprendre un préchauffage, une phase de maintien en température et un refroidissement. Le dimensionnement dépend de la masse, de l’épaisseur, de la conductivité thermique et du nombre de pièces traitées par heure.

Le dimensionnement d’une ligne de cuisson industrielle repose sur le débit de production, le temps de traitement et les caractéristiques du produit. Ces données déterminent la largeur du convoyeur, la longueur chauffée, la puissance et le nombre de zones thermiques. Les informations à définir avant une demande de devis sont :

• Nature du produit : aliment, pièce métallique, revêtement, peinture ou matériau technique.
• Débit de production : kilogrammes par heure, pièces par heure ou unités par minute.
• Dimensions des produits : largeur, longueur, hauteur et masse.
• Température cible : température à atteindre pendant le cycle.
• Temps de cuisson : durée nécessaire pour obtenir le résultat attendu.
• Largeur utile : espace requis sur le convoyeur ou dans l’étuve.
• Hauteur de passage : gabarit maximal des pièces ou produits.
• Nombre de zones thermiques : préchauffage, cuisson, maintien ou finition.
• Source d’énergie : gaz, électricité ou vapeur.
• Intégration : nouvelle ligne ou ajout sur une installation existante.
• Atmosphère du process : présence éventuelle de solvants ou contraintes ATEX.

Le choix du mode de chauffage dépend du transfert thermique recherché. La convection agit sur l’ensemble de la pièce par circulation d’air chaud. L’infrarouge apporte l’énergie directement à la surface exposée. La vapeur crée un environnement humide adapté à des applications alimentaires. La combinaison de technologies permet de répartir les fonctions thermiques entre les différentes zones de la ligne.

Une ligne de cuisson industrielle doit intégrer les contraintes liées au produit, à la température, à l’énergie et à l’environnement de production. Les exigences diffèrent entre une ligne alimentaire et une installation de cuisson de peinture.

La conception d’une ligne alimentaire doit prendre en compte la nettoyabilité des surfaces, l’évacuation des résidus et l’accès aux zones situées autour du convoyeur. Les surfaces en contact avec les produits utilisent des matériaux compatibles avec les opérations de nettoyage. Les portes d’inspection donnent accès à la chambre et au convoyeur. Un système de lavage intégré peut compléter l’installation lorsque le changement de produit impose un nettoyage de la bande. La conception de la chambre doit aussi permettre l’évacuation de l’eau utilisée pendant les opérations de nettoyage.

Les lignes destinées à la cuisson de peintures ou de revêtements doivent prendre en compte la température des pièces, la ventilation, l’extraction et les produits libérés pendant le cycle. La présence de solvants peut imposer une conception adaptée aux atmosphères explosibles. Le dimensionnement du système d’extraction, la surveillance des températures et la gestion des sources d’énergie font partie de l’étude de l’installation. Les lignes au gaz intègrent aussi des systèmes de surveillance de flamme et de coupure de l’alimentation en cas d’anomalie.

Le choix d’une ligne de cuisson industrielle dépend d’abord du produit et du résultat thermique recherché. Un produit alimentaire transporté sur une bande peut nécessiter un tunnel à convection ou à vapeur. Une peinture en poudre peut demander une étuve associée à une zone infrarouge. Une ligne existante peut recevoir un module thermique sans modification complète de l’installation. Le débit, les dimensions, la température cible, le temps de cuisson, l’énergie disponible et les contraintes de sécurité permettent ensuite de définir l’architecture et la puissance de l’installation.
