Four infrarouge industriel

Un four infrarouge industriel est un équipement de chauffe par rayonnement. Ses émetteurs produisent des ondes infrarouges qui sont absorbées par la surface ou le volume du produit traité. L’énergie ne passe pas uniquement par l’air ambiant, contrairement à un four à convection. Cette transmission directe permet de chauffer une zone ciblée, une couche de peinture, un film, un adhésif, une pièce plastique, un produit alimentaire ou un support métallique. Le résultat dépend de l’absorption du matériau, de sa couleur, de son épaisseur et de la longueur d’onde utilisée.

Le rayonnement infrarouge correspond à des ondes électromagnétiques situées entre la lumière visible et les micro-ondes. Dans l’industrie, les longueurs d’onde utilisées se répartissent en IR court, IR moyen et IR long. Chaque gamme agit différemment selon le produit. Un IR court peut pénétrer une matière transparente ou claire. Un IR long agit plutôt en surface. Un IR moyen intervient dans le séchage de peintures, d’encres, d’eau ou de solvants.

Le four infrarouge ne nécessite pas de contact mécanique entre l’équipement et le produit. Le rayonnement atteint la matière à traiter depuis des émetteurs installés au-dessus, en dessous ou sur les côtés de la zone de passage.

Cette configuration convient aux produits fragiles, aux films, aux pièces peintes, aux revêtements liquides, aux supports imprimés ou aux produits alimentaires nécessitant un traitement de surface.

Le four infrarouge peut être installé sous forme de tunnel sur convoyeur, d’armoire fermée, de module intégré à une ligne existante ou de système hybride combinant infrarouge et convection. Le format dépend du mode de production, de la cadence et de l’espace disponible.

Le séchage infrarouge concerne les encres, peintures, vernis, laques, colles, adhésifs et revêtements. L’énergie IR favorise l’évaporation de l’eau ou des solvants présents dans la couche déposée. Cette application concerne l’imprimerie, la peinture industrielle, le bois, le packaging, les supports métalliques, les films plastiques et les pièces automobiles.

La cuisson infrarouge concerne les produits alimentaires, les revêtements et les pièces nécessitant une montée en température contrôlée. Dans l’agroalimentaire, elle peut servir au dorage, au gratinage, au croutage, au braisage ou à la caramélisation. Le four infrarouge peut aussi intervenir sur des peintures ou poudres nécessitant une cuisson sur support métallique.

La polymérisation concerne les peintures, vernis, colles, résines, poudres et revêtements industriels. Le rayonnement IR apporte l’énergie nécessaire au durcissement ou à la réticulation du produit appliqué. Cette application concerne la peinture industrielle, le coil coating, l’automobile, le bois, les composites, les colles techniques et les supports métalliques.

Le préchauffage infrarouge prépare une matière avant thermoformage, emboutissage, collage, soudure ou assemblage. Il concerne les plastiques, composites, films, plaques et pièces métalliques. Le dimensionnement repose sur la température à atteindre, l’épaisseur de la matière, la cadence et le temps disponible avant l’opération suivante.

Le four tunnel infrarouge peut dĂ©clencher la rĂ©traction de films, manchons ou emballages plastiques. L’usage concerne les lignes de conditionnement et les applications de packaging. La configuration dĂ©pend du format du produit, de la vitesse de convoyage, de la nature du film et de la zone Ă  chauffer.

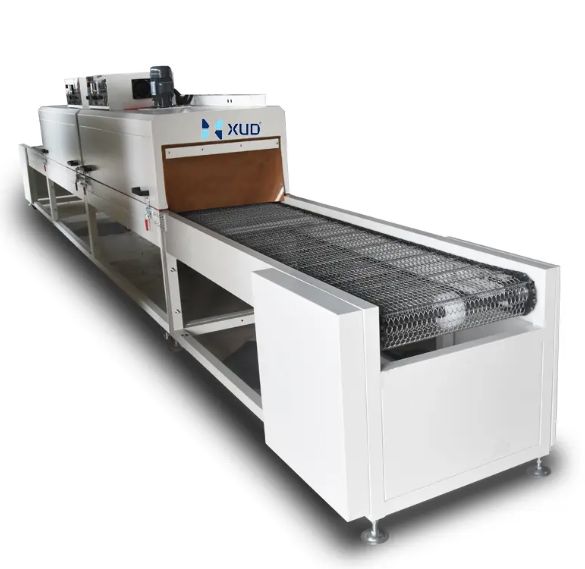

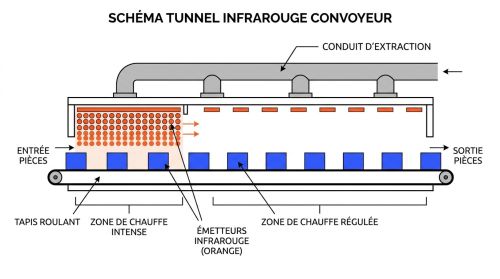

Le tunnel infrarouge convient aux productions continues. Le produit passe sur un convoyeur à travers une zone de chauffe équipée d’émetteurs IR. Le temps de traitement dépend de la longueur du tunnel et de la vitesse de passage. Cette configuration concerne le séchage, la cuisson, la polymérisation, la thermorétraction, le dorage, le gratinage et le préchauffage.

Le four infrarouge fermé fonctionne par cycle. Le produit est placé dans une enceinte, puis chauffé selon un programme défini. Cette configuration concerne les lots, prototypes, pièces unitaires ou essais de production. Elle peut convenir aux laboratoires R&D, aux centres d’essais et aux ateliers industriels travaillant sur des séries limitées.

Le module infrarouge s’intègre dans une ligne existante. Il peut être installé entre deux postes de production, par exemple entre une application de revêtement et un poste d’assemblage. Ce format permet d’ajouter une zone de chauffe sans remplacer l’ensemble de la ligne.

Le four hybride IR et convection combine rayonnement infrarouge et air chaud. L’infrarouge apporte une montée en température ciblée. La convection participe à l’homogénéisation thermique dans les zones moins exposées. Cette configuration concerne les pièces en volume, les formes complexes, les revêtements épais et les produits demandant un contrôle thermique plus étendu.

Le four hybride IR et UV associe chauffage infrarouge et polymérisation ultraviolet. Il intervient dans le vernissage, l’impression, le traitement de revêtements ou les applications où une réaction thermique et une réaction photochimique sont nécessaires.

Le choix d’un four infrarouge industriel repose sur un cahier des charges technique. La matière, la couleur, l’épaisseur, la masse, la brillance et la géométrie influencent l’absorption du rayonnement. Une surface foncée n’absorbe pas l’IR comme une surface claire. Une pièce plate ne se traite pas comme une pièce en relief. Le type de support oriente aussi le choix des émetteurs, du zonage, de la distance de chauffe et du convoyeur.

Le four infrarouge peut être dimensionné pour sécher, cuire, polymériser, préchauffer, rétracter, dorer, gratiner ou maintenir une température. Chaque objectif implique un profil thermique distinct. Un séchage de peinture ne demande pas le même temps de séjour qu’une cuisson alimentaire ou qu’une polymérisation de résine.

La température cible peut aller de 80 °C à 250 °C pour le séchage de peintures, encres, colles ou revêtements. Elle peut atteindre 180 °C à 300 °C pour la cuisson de poudres, la polymérisation de résines ou le traitement de pièces industrielles. Les applications alimentaires de dorage, gratinage ou caramélisation utilisent des températures variables selon le produit, la teneur en eau et le temps d’exposition. Le temps de séjour dépend de la vitesse de ligne, de la longueur de chauffe et de l’énergie transmise. Le couple température / temps de séjour permet de définir la puissance installée et le nombre de zones IR.

La cadence se mesure en pièces par heure, en mètres par minute ou en lots par cycle. Une ligne de film, de bande ou de rouleau peut fonctionner à une vitesse de 5 à 50 m/min selon le produit traité et le temps d’exposition nécessaire. Une production de pièces peut nécessiter une capacité de plusieurs dizaines à plusieurs centaines de pièces par heure.

La présence de solvants, de COV ou de vapeurs inflammables impose une extraction, une ventilation et des dispositifs de sécurité. Le four peut nécessiter une conception compatible avec les contraintes liées aux atmosphères à risque.

Le four infrarouge industriel peut utiliser plusieurs types d’émetteurs. Le choix dépend du matériau, de l’objectif thermique, de la cadence et de la profondeur de chauffe recherchée.

• Infrarouge court : L’IR court produit une longueur d’onde plus pĂ©nĂ©trante sur certains matĂ©riaux. Il convient aux cadences Ă©levĂ©es, aux plastiques, aux rĂ©sines claires ou aux applications demandant une forte densitĂ© de puissance.
• Infrarouge moyen : L’IR moyen intervient dans le sĂ©chage de peintures, vernis, encres, eau, solvants et revĂŞtements. Il offre un compromis entre action en surface et pĂ©nĂ©tration selon la matière. Il est utilisĂ© dans l’imprimerie, le bois, les peintures industrielles, les colles et les supports revĂŞtus.
• Infrarouge long : L’IR long agit surtout en surface. Il convient aux couches minces, aux encres, aux adhĂ©sifs, aux films, aux cĂ©ramiques et aux traitements demandant une chauffe de surface. Il peut ĂŞtre associĂ© Ă  une convection ou Ă  un zonage pour traiter des produits plus Ă©pais.
• Émetteurs et panneaux : Les Ă©metteurs peuvent prendre la forme de tubes quartz, halogènes, cĂ©ramiques ou de panneaux rayonnants. Les panneaux IR peuvent ĂŞtre intĂ©grĂ©s dans des fours, tunnels, modules mobiles ou zones de maintien en tempĂ©rature.

Le four infrarouge agroalimentaire sert au dorage, gratinage, croutage, braisage, rĂ´tissage, glaçage, caramĂ©lisation ou maintien en tempĂ©rature. Il peut traiter des plats prĂ©parĂ©s, fromages, pains, biscuits, pâtisseries, viandes ou produits Ă  base de pâte. Les surfaces, les matĂ©riaux et l’accès au nettoyage doivent rĂ©pondre aux contraintes d’hygiène des lignes alimentaires.

Le four infrarouge pour peinture industrielle sert au séchage, à la cuisson ou à la polymérisation de peintures liquides, poudres, vernis et revêtements. Il peut traiter des pièces métalliques, rouleaux d’acier, panneaux, profilés ou composants peints. La présence de solvants oriente la conception vers une ventilation, une extraction et une gestion des atmosphères à risque.

Le four infrarouge automobile intervient sur les peintures, apprĂŞts, mastics, vernis, colles et pièces plastiques. Il peut ĂŞtre intĂ©grĂ© sur une ligne de production ou utilisĂ© pour un traitement localisĂ©. Les critères de choix portent sur la rĂ©pĂ©tabilitĂ©, la cadence, la rĂ©gulation pyromĂ©trique, l’intĂ©gration mĂ©canique et le changement de rĂ©fĂ©rences.

Dans la plasturgie et le packaging, le four intervient pour le thermoformage, la thermorétraction, le préchauffage, le séchage d’encres ou le traitement de films. Les paramètres à définir sont la largeur utile, la vitesse de ligne, la nature du film et la température de mise en forme.

Le four infrarouge pour bois et ameublement sert au séchage ou à la polymérisation de vernis, laques et revêtements appliqués sur panneaux, pièces planes ou pièces en relief. La matière impose une gestion du profil thermique, car le bois réagit selon l’humidité, la densité, la finition et la géométrie du support.

Le four infrarouge pour électronique et composites intervient dans le curing de colles, résines ou revêtements, le séchage de couches minces et le préchauffage de pièces techniques. La maîtrise de la température, du temps de séjour et du zonage conditionne la répétabilité du process sur composants sensibles ou matériaux composites.

La comparaison des fabricants de fours infrarouges industriels repose sur leur capacitĂ© Ă  analyser le besoin, dimensionner l’équipement, rĂ©aliser des essais et intĂ©grer le four dans une ligne de production. Le choix doit aussi tenir compte de la maintenance, de l’accès aux pièces et de l’accompagnement technique proposĂ©. Les critères Ă  comparer sont :

• Étude thermique : analyse du produit, choix de la technologie infrarouge, estimation de la puissance, dĂ©finition du zonage et choix du mode de rĂ©gulation.
• Essais et validation : tests sur Ă©chantillons pour confirmer la longueur d’onde, la cadence, la tempĂ©rature de traitement et le rĂ©sultat obtenu sur le produit.
• IntĂ©gration sur ligne : prise en compte du convoyeur, des Ă©quipements amont et aval, de l’automatisme existant, de l’extraction et des contraintes d’accès.
• Maintenance et pièces : accès aux Ă©metteurs, rĂ©flecteurs, convoyeurs, capteurs et pièces d’usure, avec disponibilitĂ© des pièces et organisation de la maintenance prĂ©ventive.
