Les systèmes de transport pneumatique sont des dispositifs permettant de déplacer des objets solides par le biais d’un gaz sous pression qui est généralement de l’air. Les déplacements au sein des tubes pneumatiques peuvent se faire soit par propulsion soit par aspiration. Les systèmes de transport pneumatique sont employés dans divers secteurs d’activité tels que l’agroalimentaire, l’industrie chimique ou encore l’industrie de traitement des minéraux.
Systèmes de transport pneumatique
Autres catégories
Transport pneumatique de poudreSystèmes de transport pneumatiqueTube pneumatiqueCartouches pour transport pneumatiqueTurbines de transport pneumatiqueChargeurs pour transport pneumatiqueAiguillages pour transport pneumatiqueÉquipements pour transport pneumatiqueAéroglissières
Équipement pour manutention et manipulationConvoyeursRecherches favorites
Prix sur demande
Prix sur demande
Prix sur demande
Prix sur demande
Prix sur demande
Prix sur demande
Prix sur demande
Exemples de demandes de devis
SYSTÈMES DE TRANSPORT PNEUMATIQUE : Bonjour,
nous souhaitons équiper notre centrale de pesées excipients avec un système de transfert pneumatique dont l'utilisation sera la suivante:
aspiration poudre type lactose, amidon, avicel via sac 25kg pour alimentation container 800 litres posé sur balance au sol. Distance entre sac au sol et container 2 mètres environnement sous flux d'air laminaire environnement pharmaceutique nécessité de démontage, nettoyage et remontage rapide entre les lots débit d'aspiration suffisant pour charger 300kg en 30 minutes. Nécessité d'un système totalement autonome car impossibilité de modifier les locaux de pesées (ex percement de cloison). Nécessité de ne pas interferer entre masse container et masse de l'amlimentation pneumatique. Besoin urgent suite problème d'ergonomie liée à augmentation de volumes pesées. Disponible pour visite sur site pour configurer la solution technique. Saint-Priest
Bonjour, je me permets de vous contacter pour une demande devis concernant un venturi. Un tel système serait utilisé pour accélérer des grains de blé (diamètre = 6-9 mm), des particules de semoule (diamètre = 500 microns ) et de farine (diamètre = 50 microns) dans un jet d'air jusqu'à une chambre d'impact qui produirait leur fragmentation. Je ne sais pas quel est le type de venturi le plus adapté mais l'une des contraintes est de pouvoir accélérer le plus rapidement possible (au minimum 100 m/sec) ces constituants. J'espère avoir assez rapidement un devis (prix) ainsi que des spécifications techniques. Dans l'attente d'une réponse de votre part, je vous prier d'agréer mes respectueuses salutations. Caen
Bonjour,
je souhaiterai avoir plus de détail sur ce type de produit. Mon application concernerait la manutention de granulés plastique : transvasement entre deux récipients (vidange des étuves en fin de production) de faible distance entre chaque (environ 2m). Je souhaiterai avoir un système me permettant de transvaser 25 kg de manière assez rapide : quelques minutes. Merci de me communiquer une gamme de produit qui pourrait répondre à ce type d'application avec le prix de chaque solution. Cordialement. Villeneuve-d'Ascq
Madame, monsieur,
pour alimenter en farine et grains nos différents poulaillers, nous cherchons à réaliser une distributrice d'aliment par transport pneumatique (soufflante). Débit souhaité: 8litres / seconde. L'objectif est de canaliser les farines grossières entre une trémie (extérieure bâtiment) tractée de 600 kg vers les différentes trémies de nourrissage (50 litres chacune) (intérieur bâtiment). Merci de bien vouloir nous communiquer les solutions techniques envisageables et les tarifs. Bondy
J'ai une doseuse équipée de tuyaux spiralés acier transparents pour le transfert de poudre. Je souhaite racheter ces tuyaux. Sur le diamètre 40mm sont notées les indications suivantes: 101 9 ohm fda 105915 1902162075. 1 : j'en souhaite une couronne. Sur le diamètre 51mm sont notés :101 9 ohm fda 100028 2501161995. 1: quelle est la quantité minimale que je peux commander? Il me faut également 1 mètre de manche souple en silicone fda en diamètre 124mm . Demande de devis. Bourges
SYSTÈMES DE TRANSPORT PNEUMATIQUE : Bonjour, nous travaillons actuellement sur un projet qui consiste a effectuer un déplacement de piéces d'une machine a une autre. Nous voudrions savoir s'il été réalisable de deplacer des pieces d'un poid égale a 0. 003gr par serie de 96 piéces sur une distance d'environ 80 métres dans un tuyau de diamétre interieur 90mm. Quelle quantité de venturi me faudrais t'il? Et quel en est sont prix? Cordialement
merci. Gagny
Bonjour,
nous sommes intéressés par votre application pneumatique du tube de venturi. Notre besoin est de transporter de la "bale" de céréale (enveloppe du grain) sur une distance de +- 2m de haut au départ d'une cuve au sol. Densité de la bale: 1l = + -100grs. Débit souhaité: 15 à 30 lts par min. Quel diamètre préconisez vous ? Que nous proposez vous ? A vous lire
cordialement. Béziers
Nous sommes fabricants de pièces technqiues en caoutchouc de petites dimenssions (masse moyenne = 1 grs : volume : 1 cc env)
nous fabriquons des millions de pièces, ces pièces tombent dans des bassines et nous recherchons un syst pour aspirer ces pièces dans les bassines pour les transférer dans des cartons
merci de nous faire passer des propositions tarifaires dans ce sens. Villejuif
Bonjour
je suis à la recherche d'un système permettant le transfert de particules plastiques plates en forme d'étoile de taille jusqu'à 15 mm, pour travail en industrie agro-alimentaire (transfert de déchets dans une ambiance humide à atmosphère contrôlée), pour une longueur de 2 à 3 m et à transférer à environ 70 cm au dessus de la zone d'émission. Lorient
Bonjour je souhaite avoir plus d'information sur ce transporteur pneumatique. Je souhaiterai aspirer de l'acide citrique en poudre via un big bag avec un débit oscillant entre 60 et 500 kg par jour. Cela servirai à alimenter un préparateur de polymère liquide pour le traitement des eaux. Merci de l'attention portée à cette demande. Cordialement. Aubervilliers
SYSTÈMES DE TRANSPORT PNEUMATIQUE : Transvasement de matiére plastique en granulé (polypro et polyamide,pouvez-vous m'envoyer une offre de prix et éventuellement les spécifications techniques ,je voudrais un système qui aille assez vite pour vider les fin d'octabin de matière,afin que l'operateur ne reste pas trop longtemps pour réaliser cette tache. Ssysteme venturi
merci. Boulogne-sur-Mer
Bonjour,
je souhaite avoir des renseignements sur votre systeme de transport fg 200. "prix et spécifications techniques"
je souhaite transporter de la pierre ponce en poudre depuis un tonneau de 50 litres au sol jusqu'à une trémie située à 2m du sol. Cela à raison de 4,5litres/heure environ. D'avance merci de votre réponse. Arras
Besoin d'installer une centrale d'aspiration pneumatique afin de récupérer les granulés et les poussières au sol. Environ 160m de longueur de tube en aluminium de diamètre 50 + la centrale + la turbine 230v + 7 vannes permettant aux agents de production de venir se raccorder en cas de besoin d'aspiration. Demande de devis. Rezé
- le transporteur sera prévu pour transporter sur 25m des sacs papier et polypropylène vides (taille des sacs
exemple gros sacs de ciment) en sortie du transporteur à air , les sacs tombent par gravité dans un container, après être entrés dans un cyclone. En fait c'est un transporteur très basique. Demande de devis. Valenciennes
Prix sur demande
Prix sur demande
Prix sur demande
Prix sur demande
Prix sur demande
Demande de devis
Renseignement commercial
Demandes les plus récentes de la part des visiteurs.
SYSTÈMES DE TRANSPORT PNEUMATIQUE : Bonjour,
paulstra snc est un équipementier, fabricant des joints d? étanchéité de précision pour l? Industrie automobile. Pilote d? Un projet dans l? Uap mélanges, je recherche une entreprise qui puisse nous fournir des solutions de transfert & dosage de poudre dense. Merci de me contacter afin que nous puissions convenir d? Un rvd sur site, ce qui vous permettra de mieux apprécier nos besoins. Cordialement. Sevran
Nous sommes une societe specialisé dans la fabrication de la tomate en poudre sise à larache maroc. Nous voulons savoir si ce systéme de transport peut être adaptable à notre produit , capacité 1000 kgs/h. Pour votre information, nous avons deja aqui ce systeme depuis 7 ans chez un autre concurent ici au maroc, mais nous avons du mal a l'apdapter a nos besoin à 100%. Merci. Vaulx-en-Velin
Nous possèdons actuellement un transfert pneumatique volkmann apd 4. 000 sur un système d' essorage d'huile de lamingae de l'un de nos laminoir. Ce système ne nous donne plus satisfaction ( niveau d'aspiration faible , dépression maxi = 0,2 bar )
nous aimerions vous soliciter pour l'expertise et réparation voir l'échange du système actuel . Clichy
Transport de sel (gemme ou marin) tuyauterie 20mètres aller et 20mètres retour. Hauteur entre stockages 1 et 2 dix mètres. Stockage 1 rez de chaussée bâtiment
stockage 2 silo 50 mètres cubes (h 10 mètres)
vitesse de remplissage: * 20 mètres cubes en 30 minutes
* 10 mètres cubes en 30 minutes. Saint-Quentin
Bonjour ,nous avons besoin pour amélioré la propreté dans notre atelier de broyage d'un systeme pouvant aspiré dans des sacs ,differents composant dont des pigments et chose importante que a la fin du transfert il ne reste plus a l'interieur de produit ,la mobilité de cet équipement serait un plus. Belfort

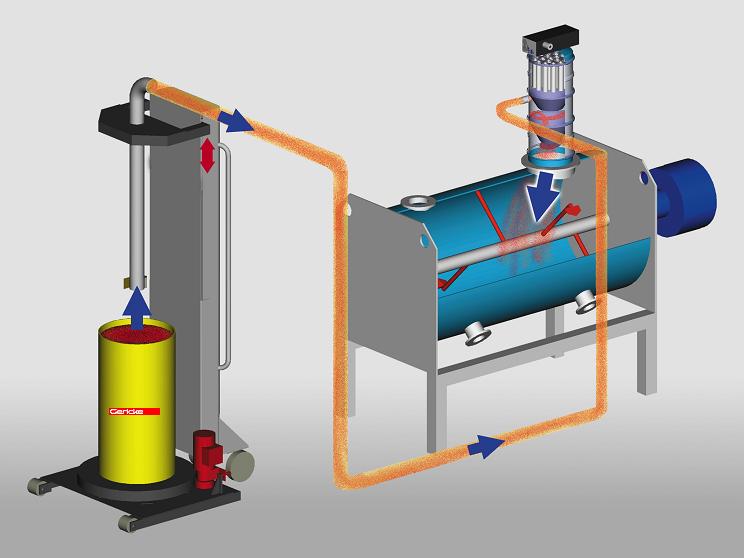

Comment fonctionnent les systèmes de transport pneumatique ?
Les systèmes de transport pneumatique sont composés de quatre éléments :
- Un générateur de pression qui constitue l’élément principal du système de transport pneumatique. Il est chargé de fournir l’énergie nécessaire pour déplacer le gaz, et par conséquent le solide, dans le système. En fonction du type de transport, le générateur de pression peut être un ventilateur ou des compresseurs .
- Un chargeur qui correspond à l’élément permettant d’introduire un objet solide dans la ligne de transport.
- Des éléments de transport qui sont constitués de réseaux de canalisation dans lesquelles circule le mélange gazeux et solide.
- Une zone de séparation qui permet de séparer le mélange gazeux et solide afin que l’on puisse récupérer la matière transportée, mais également pour que le gaz puisse être réutilisé.
Les différents modes de transport pneumatique
On distingue deux modes de transport pneumatique :- Le transport en phase dense : lorsque le rapport entre la masse de solide et la masse de gaz est supérieur à 15, le mode de transport est considéré comme étant en phase dense. La concentration des solides est telle qu’ils se déplacent dans des colis à faible vitesse, ce qui diminue également l’abrasivité du tuyau.
- Le transport en phase diluée : dans un transport en phase diluée, le rapport entre la masse de solide et de gaz est inférieur à 15. La vitesse de déplacement des solides est alors importante, ce qui entraîne une hausse des risques d’usure dans le cas où le solide est abrasif.
Quel est le prix des systèmes de transport pneumatique ?
Lors de l’achat d’un système de transport pneumatique, il faut prendre en compte :- La capacité de charge du système ;
- La longueur des canalisations ;
- Le mode de transport.
L’achat de ces dispositifs de manutention peut se faire chez des enseignes spécialisées telles que Volkmann France, Gericke ou encore Sotecma. Leur prix varie en moyenne entre 5000€ et 100000€.
- Le transport en phase dense : lorsque le rapport entre la masse de solide et la masse de gaz est supérieur à 15, le mode de transport est considéré comme étant en phase dense. La concentration des solides est telle qu’ils se déplacent dans des colis à faible vitesse, ce qui diminue également l’abrasivité du tuyau.
- Le transport en phase diluée : dans un transport en phase diluée, le rapport entre la masse de solide et de gaz est inférieur à 15. La vitesse de déplacement des solides est alors importante, ce qui entraîne une hausse des risques d’usure dans le cas où le solide est abrasif.
- La capacité de charge du système ;
- La longueur des canalisations ;
- Le mode de transport.
L’achat de ces dispositifs de manutention peut se faire chez des enseignes spécialisées telles que Volkmann France, Gericke ou encore Sotecma. Leur prix varie en moyenne entre 5000€ et 100000€.
