Mesureur de chanfrein

Le prix du mesureur de chanfrein va de 700 à plus de 1 000 euros, sans les coûts liés à la pose. Parmi les fournisseurs de mesureur de chanfrein figurent Diatest, Fasen Master et Hahn + Kolb.

Le mesureur de chanfrein sert :

• À déterminer la longueur et le diamètre de trous coniques ou de cônes extérieurs
• À contrôler la profondeur d’une fraisure et le diamètre d’une surface d’appui
• À donner une évaluation du diamètre d’alésage ou de la rainure conique.

Un mesureur de chanfrein comprend généralement un comparateur mécanique, numérique ou digital, sous un revêtement en nitrure de titane ou autres. Cependant, il existe deux grandes versions de cet instrument, dont :

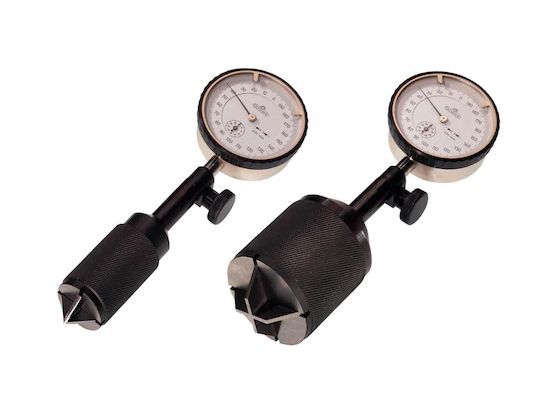

• Le mesureur de chanfrein intérieur, qui s’introduit dans le trou du cône à mesurer.
• Le mesureur de chanfrein extérieur, qui enveloppe la surface extérieure du cône à mesurer.

La plage de mesure de ce type d’équipement va le plus souvent de 0,05 à 71 mm, en fonction du niveau de performance de l’appareil. Aussi, en fonction du modèle choisi, les valeurs mesurées peuvent se transférer ou non sur un ordinateur.

Le choix en faveur d’un modèle en particulier d’un mesureur de chanfrein dépend principalement :

• De l’angle de mesure pris en charge (15° à 120°)
• Du diamètre d’alésage proposé (entre 2 et 100 mm)
• Du diamètre extérieur pris en compte (entre 3 et 100 mm)
• Du type d’affichage de l’appareil (0,01 mm)
• Du sens de mesure réalisable (axial ou radial).
