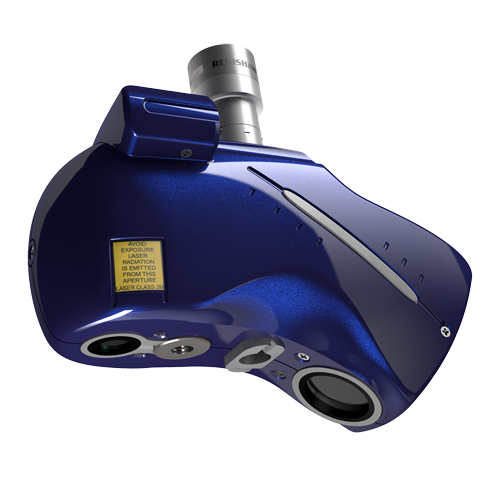

La gamme se décline en trois modèles différents, selon la longueur de sa ligne laser : 25, 50 ou 100 mm.
Il peut être adapté à tous types d'environnements par son utilisateur, et les possibilités d'applications de ce scanner sont multiples. En effet, il peut aussi bien être combiné à un bras de mesure articulé pour bénéficier d’un maximum de portabilité et de souplesse, qu’utilisé sur une machine à mesurer tridimensionnelle pour gagner en précision et même travailler en temps masqué grâce à des gammes de contrôles automatisées. Mais ce dernier s’est même déjà monté sur des machines de production pour faire partie intégrante d’un cycle de production. Le Zéphyr est sans conteste le scanner le plus polyvalent du marché.
Caractéristiques techniques
Précision : de ± 15 à 35 microns selon modèles
Vitesse : d’acquisition : 50 lignes/secondes
Largeur de scan : 25, 50 ou 100 mm
Compatibilité : Tout type de bras de mesure, machine à mesurer tridimensionnelle (manuelle, motorisé et/ou à commande numérique) + intégration sur outils de production possible
Avantages :
Vitesse de numérisation
Scanner portable
3 modèles de largeur pour répondre à tous vos besoins
Une compatibilité sans égale qui vous assure l’évolutivité de votre outil de mesure
Domaines d'utilisations et exemples d'applications
Contrôle qualités de géométrie de tôlerie avec ou sans fichier « *. dxf »
Traçage numérique et balançage de brut de fonderie ou de forge
Mise au point d’outillage : poinçon matrice d’emboutissage
Modification de moule d’injection plastique
Contrôle de petite pièce fine et/ou détaillé grâce à la résolution du capteur 25mm
Contrôle de précision nécessitant une bonne résolution ex control d’un bord de fuite
Métrologie : inspection, vérification de pièces avec ou sans comparaison CAO
Prototypage rapide : scan d’objet, génération de fichier de type : « *. stl »
Retro-conception : génération de fichier « *. Igs » « *. step » à partir de modèles existants
Patrimoine : archivage numérique, scan de statues et étude de trace d’outils du sculpteur
Intégration sur machines spéciales contrôleur permettant de coupler le signal caméra avec des signaux de codeur en translation/rotation etc.
